2019款MacBook Pro 15拆解图文教程

更新时间:2019-05-28 浏览量:6549

  15英寸的MacBook Pro还首次增加了八核版的配置,性能提升明显。同时苹果还宣布新款的MacBook Pro更新了第四代的蝶式键盘,并采用了新材料。那么与之前的蝶式键盘相比,新材料有哪些改善呢?一起通过对2019款MacBook Pro 15拆解来一探究竟吧。


  15.4英寸LED背光IPS Retina视网膜显示屏,支持原彩显示,2880 x1800(220ppi),支持P3广色域 2.6 GHz 6 核 Intel 酷睿i7(可以睿频至 4.5GHz),Radeon Pro 555X 显卡16GB 2400MHz DDR4 SDRAM 内存 256 GB PCIe SSD 802.11ac WiFi 和蓝牙 5.0 4 个 Thunderbolt 3(USB-C )接口。

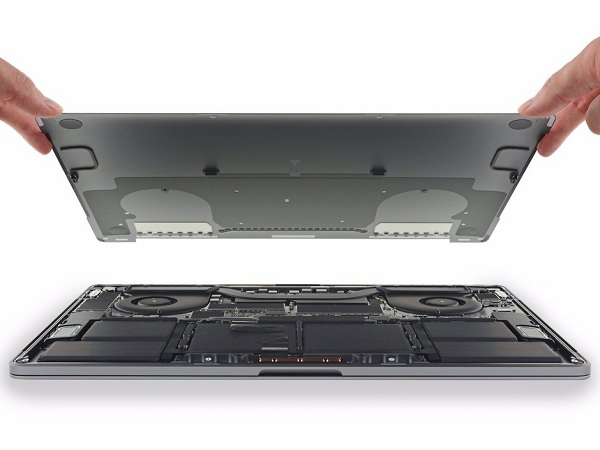

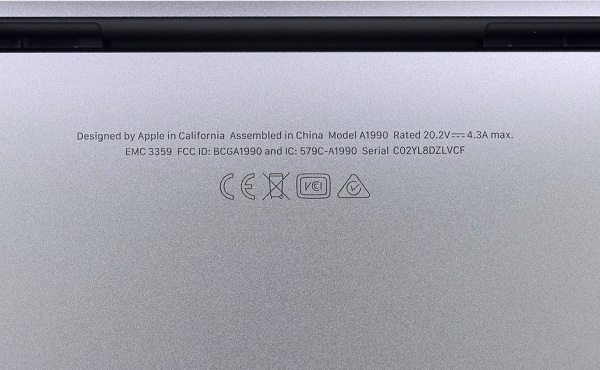

  MacBook Pro 15拆解很简单,底部的螺丝全部拧下后,就可以将后盖打开了。

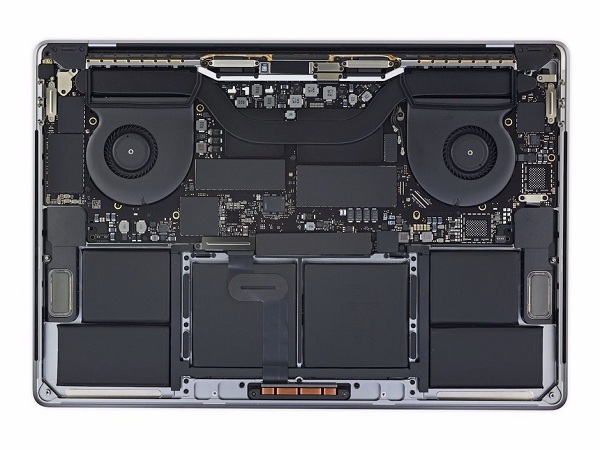

  内部设计与去年的 MacBook Pro相同。

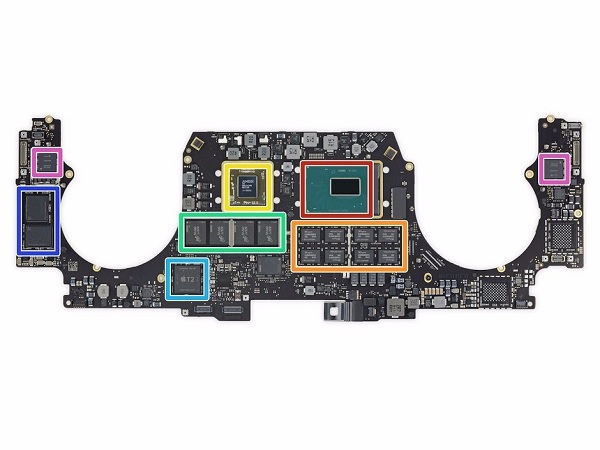

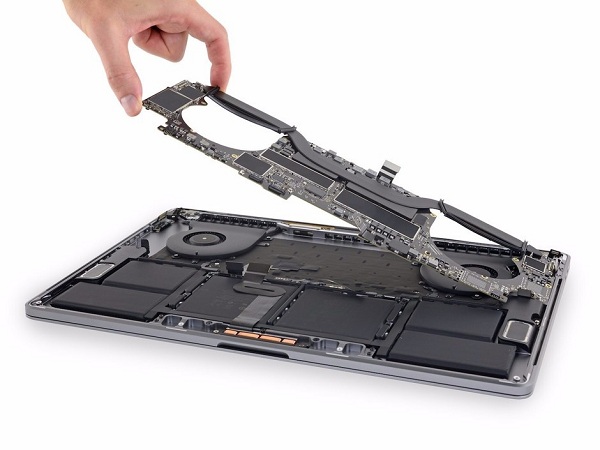

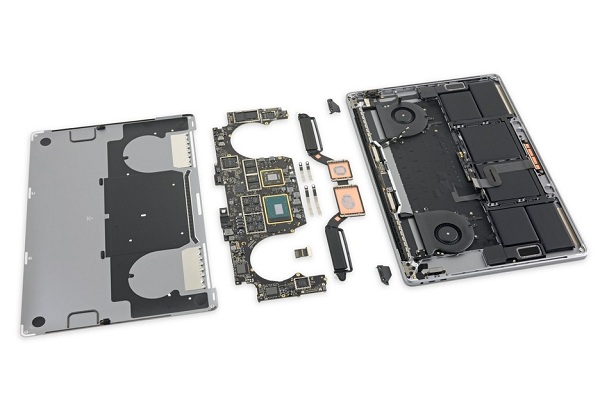

  取下整个主板。

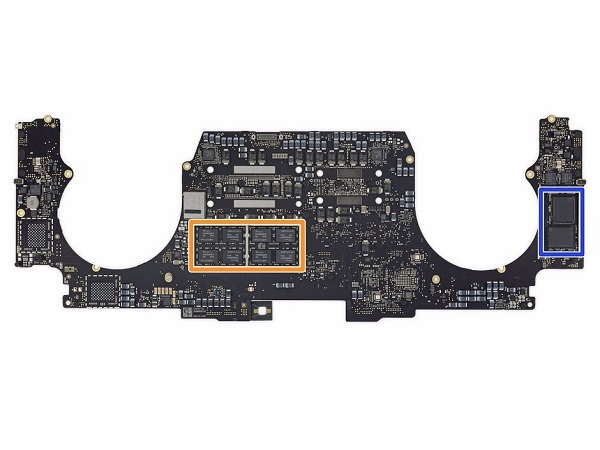

  橙色:16 颗 SK 海力士 H5AN8G8NAFR 8 Gb DDR4 SDRAM(一共 16 GB )内存

  蓝色:东芝 TSB3226AW8815TWNA1 和 TSB3226XZ2939TWNA1 闪存(一共 256 GB)

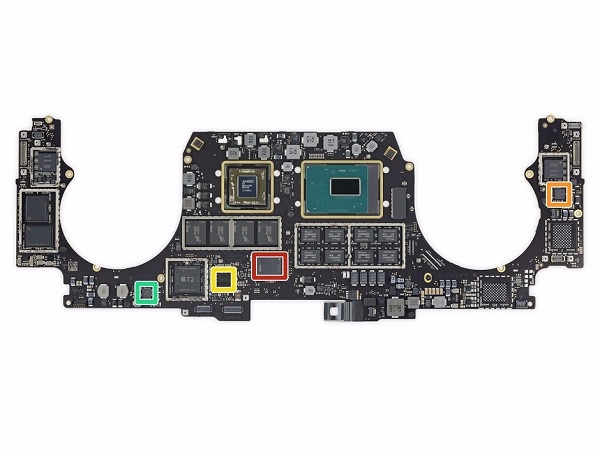

  红色:Intel SR40F 平台控制器

  橙色:德州仪器(TI )CD3215C00Z (可能是电源控制器)

  黄色: 338S00267-A0(可能是苹果 PMIC)

  绿色:TPS51980A 电源控制器

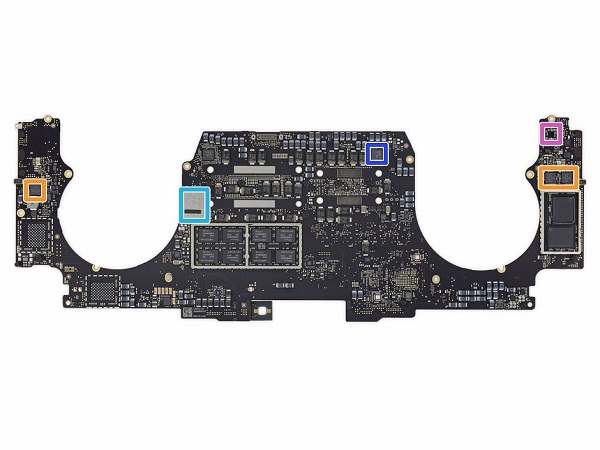

  粉色:339S00458(WiFi 和蓝牙模块)

  蓝色:Intersil 6277A PWM 调制器

  紫色:Cirrus Logic CS42L83A 音频解码器

  橙色:德州仪器(TI )CD3215C00Z (可能是电源控制器)

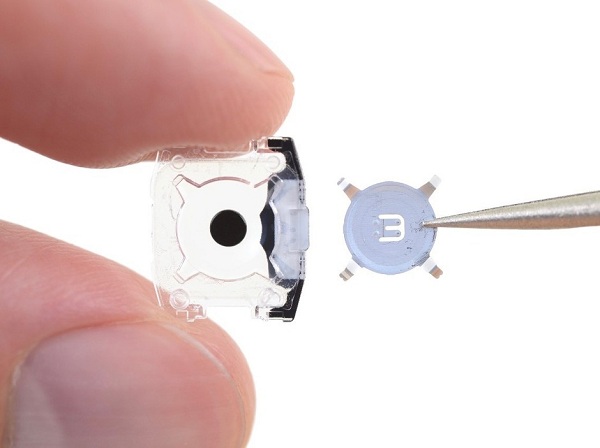

  2019款MacBook Pro蝴蝶键盘,硅胶薄膜仍然保留,但整弹性金属圆顶中和覆盖它的塑料,都采用了新材料,和以往的颜色有区别。

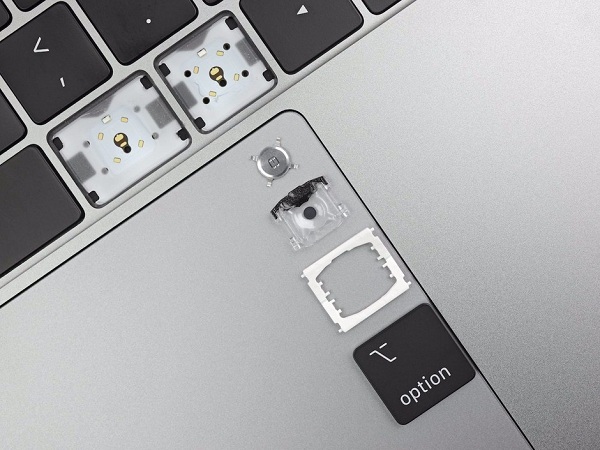

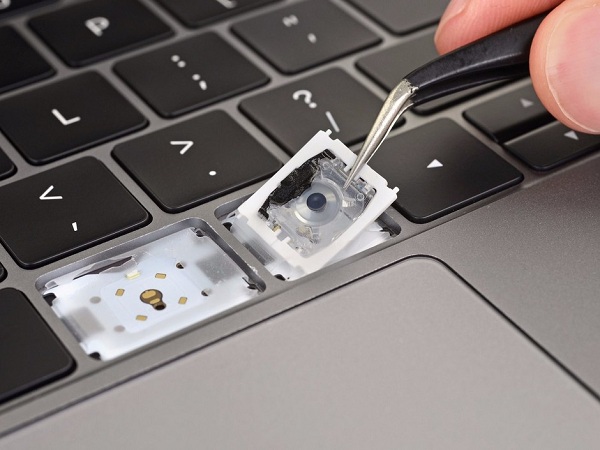

  第四代蝶式键盘键帽的分解。



2019款MacBook Pro 15拆解

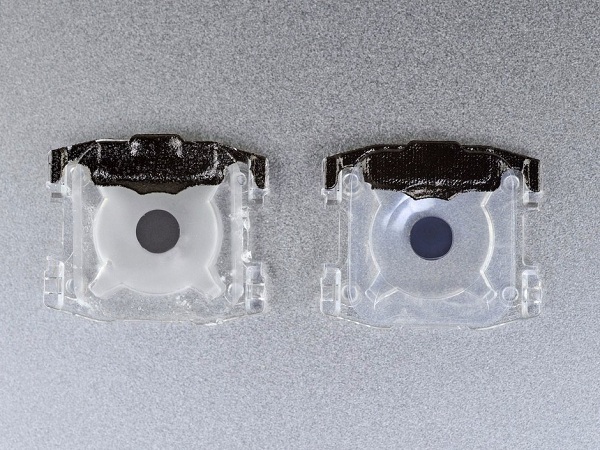

  与去年的蝶式键盘相比,今年的盖子是完全透明的,去年的是半透明的。新款笔记本键盘中覆盖按键开关的硅胶薄膜变样了。2018 款 MacBook Pro 中的薄膜是半透明的,手感也更像是硅胶。新款的薄膜更加透明,摸起来更加光滑。

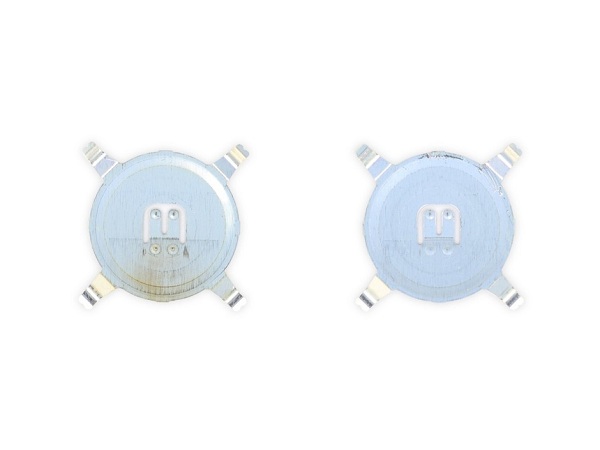

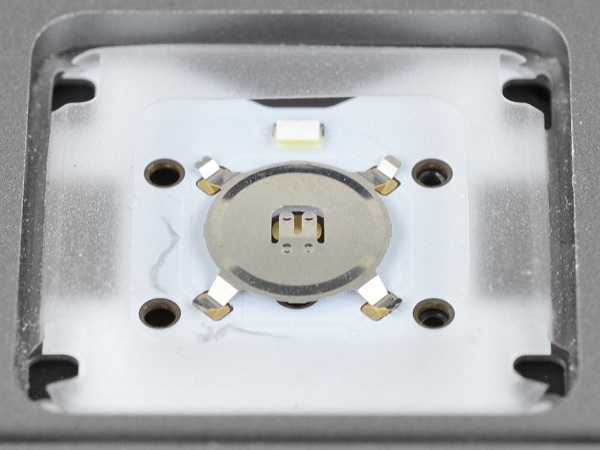

  金属原定开关也有所变化,苹果应该是采用了更新的表面处理工艺,而且也更换了合金材料,而这可能是增强按键耐久性和弹性的关键。

2019款MacBook Pro 15拆解

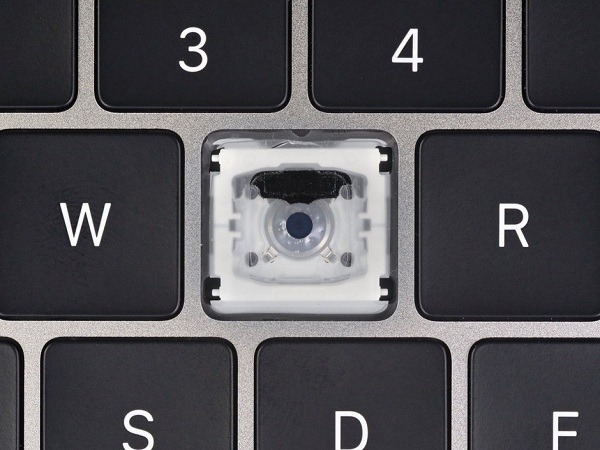

  第三代蝶式键盘中加入的防尘薄膜,本代依旧保留。
