iPhone 5/6原装电池的简单拆解
今天分享一下拆解iPhone 5和iPhone 6电池的过程，此次操作并没有进行非常深度的拆解。下面，一起来看看苹果在电池制作工艺方面的细节吧。

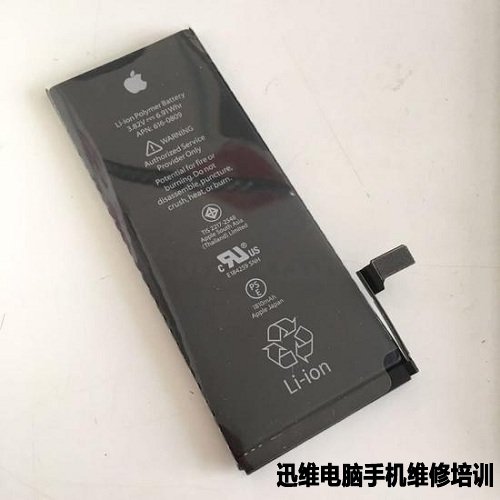

首先是iPhone 6的电池拆解。
图1 iPhone 5/6原装电池拆解

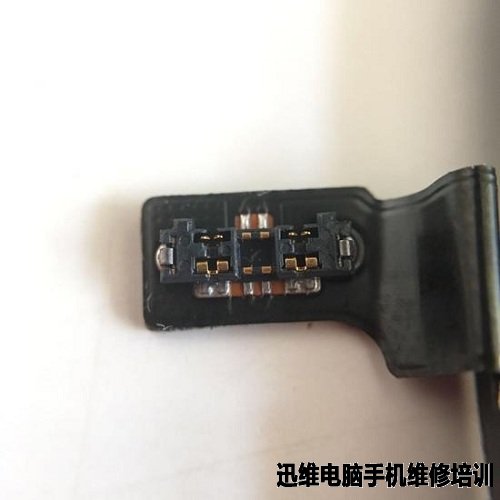

接主板的排线和电路板背面，左侧有三个可能是测试点，之间测不到电压。
图2 iPhone 5/6原装电池拆解
图3 iPhone 5/6原装电池拆解

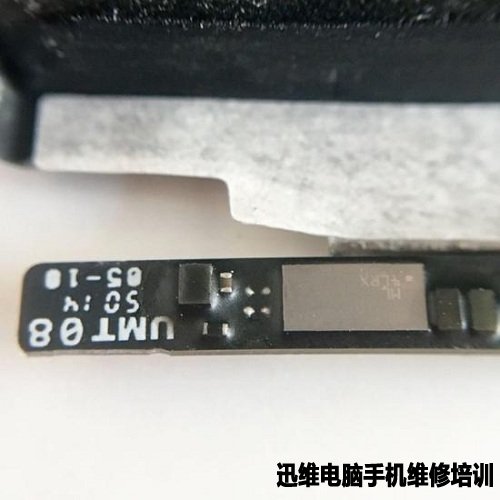

电路板外面是有塑料保护壳保护的，翻开才能看到正面，里面配置有各种电容和芯片。
图4 iPhone 5/6原装电池拆解
图5 iPhone 5/6原装电池拆解

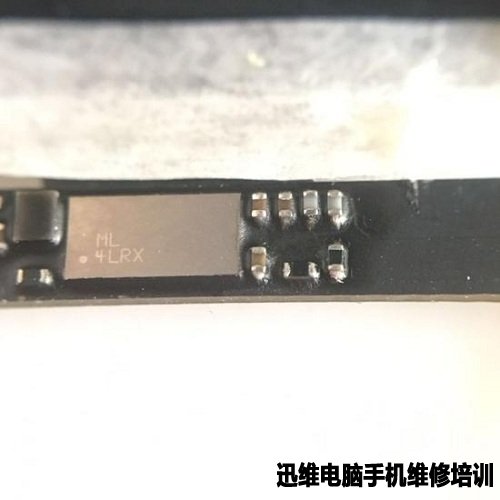

仔细看电路板上的芯片，印着ML 4LRX的字样，但是不能确定是什么意思。
图6 iPhone 5/6原装电池拆解
图7 iPhone 5/6原装电池拆解

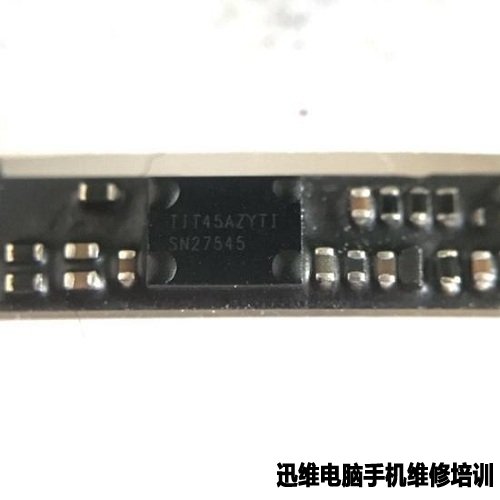

这个黑色芯片是保护芯片，德仪定制的SN27545，这是真假电池的区别之一。
图8 iPhone 5/6原装电池拆解

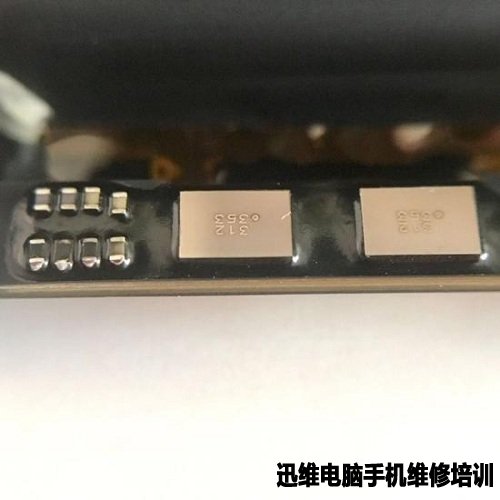

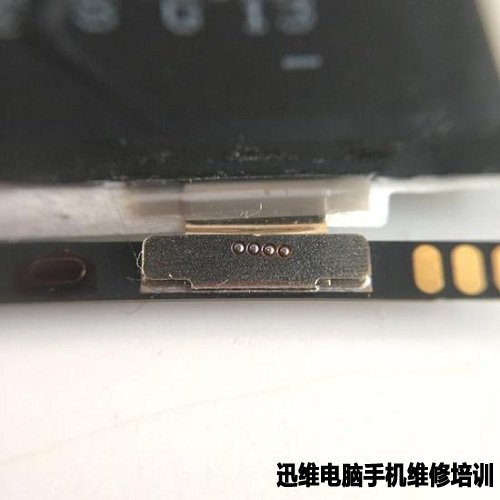

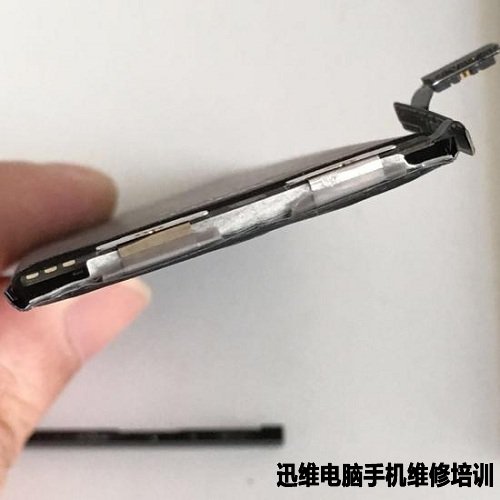

电芯正负极跟电路板的焊接很讲究。
图9 iPhone 5/6原装电池拆解

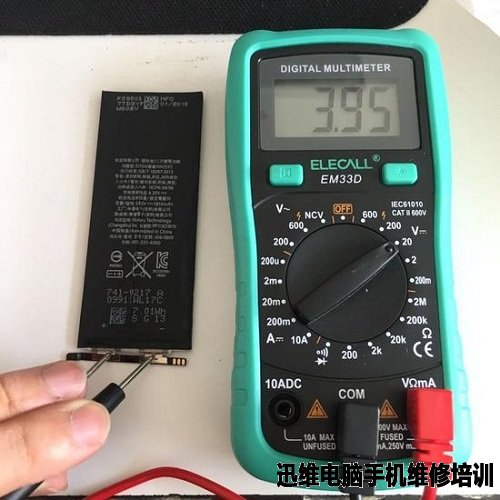

这块iPhone 6电池的损耗将近60%，已经使用了快两年的时间。
图10 iPhone 5/6原装电池拆解

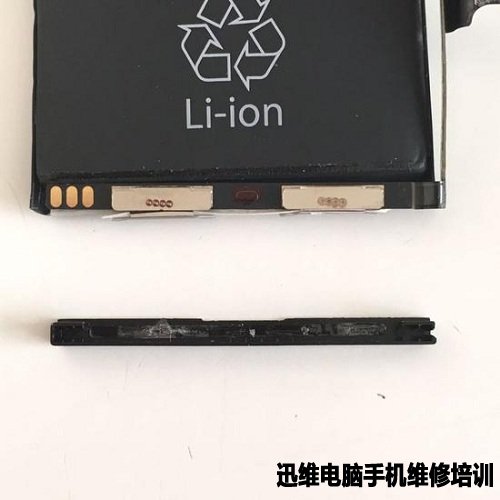

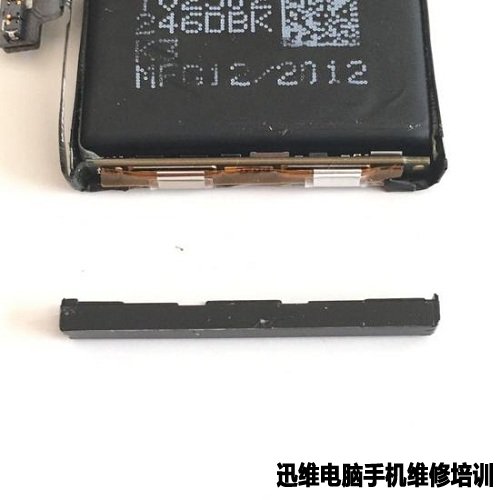

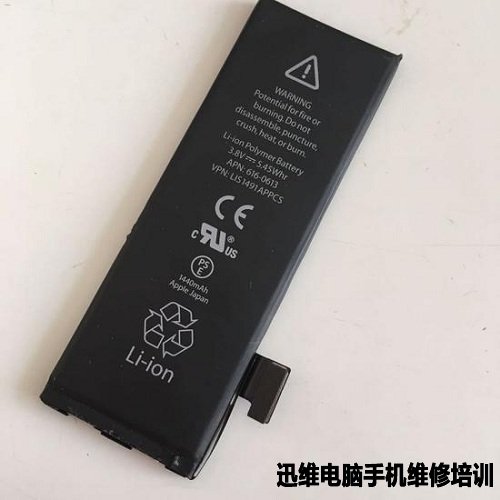

接下来拆iPhone 5的电池，外观跟iPhone 6的电池类似，底下封口胶已经撕开了。
图11 iPhone 5/6原装电池拆解

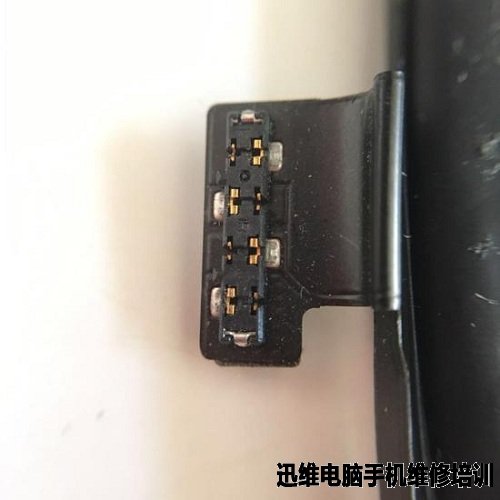

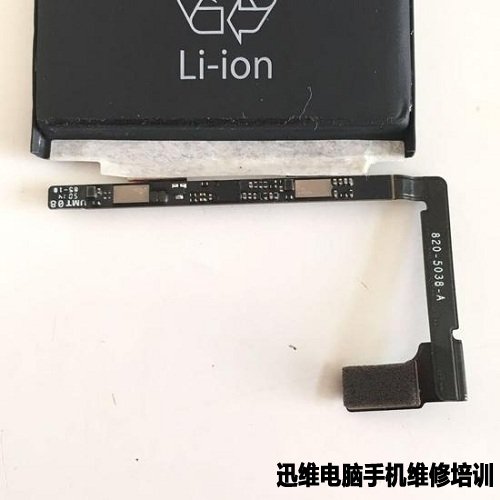

主板排线跟iPhone 6的电池不一样，因此每代iPhone的电池没法通用，保护板则类似，采用了基本一样的工艺。
图12 iPhone 5/6原装电池拆解

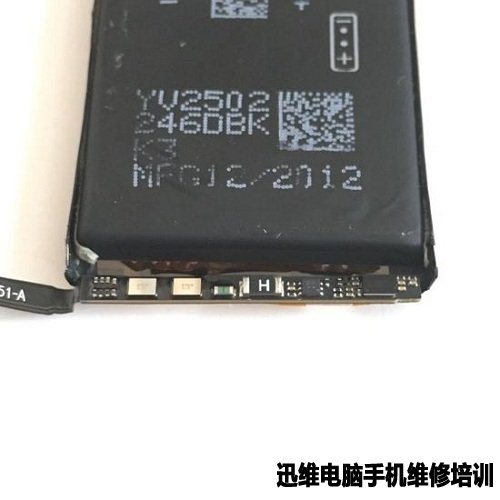

电路板上芯片不太一样，不过iPhone 5跟iPhone 6用的都是德仪的保护芯片。
图13 iPhone 5/6原装电池拆解
图14 iPhone 5/6原装电池拆解
图15 iPhone 5/6原装电池拆解

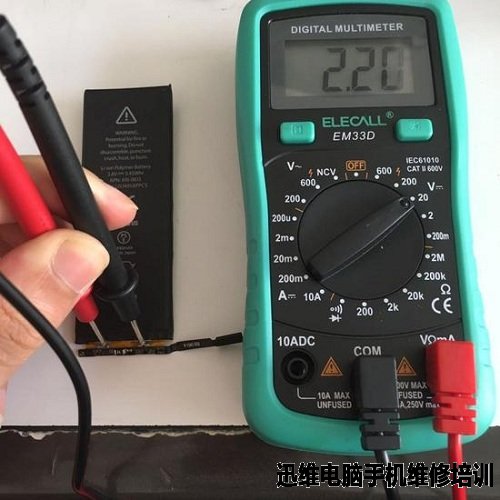

这块iPhone 5电池已经明显达不到开机电压了。
图16 iPhone 5/6原装电池拆解
iPhone 5/6原装电池拆解到此结束！
