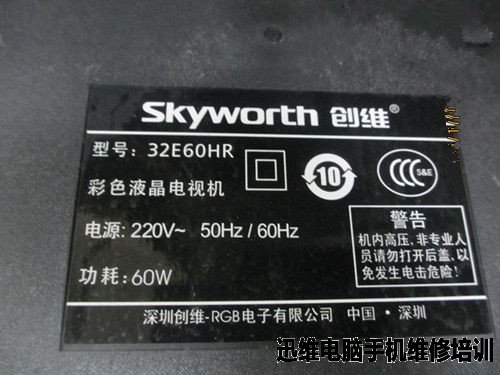

　　接修一台创维32E60HR液晶彩电，指示灯亮，不能二次开机。

创维液晶电视32E60HR二次不开机检修（图1）

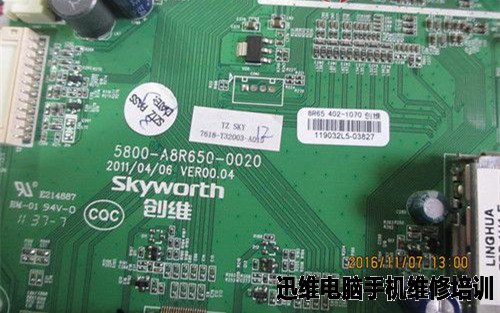

　　拆机后通电，先对电源板进行检查，发现电源板输出的5V、12V、24V均正常，那么故障应该在主板5800-A8R650-0020上。

创维液晶电视32E60HR二次不开机检修（图2）

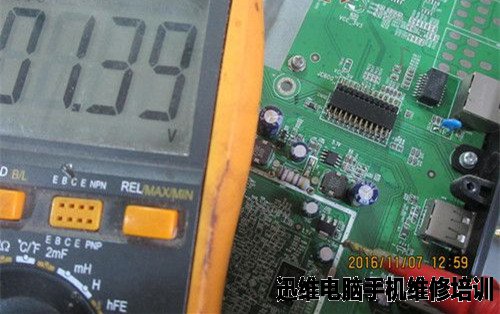

　　先对主板上的BUCK开关型DC-DC变换器以及LDO线性稳压器输出电压进行检查，很快发现U18 LM1117-ADJ输出的1.8V不正常，为1.39V，且不稳定。

创维液晶电视32E60HR二次不开机检修（图3）

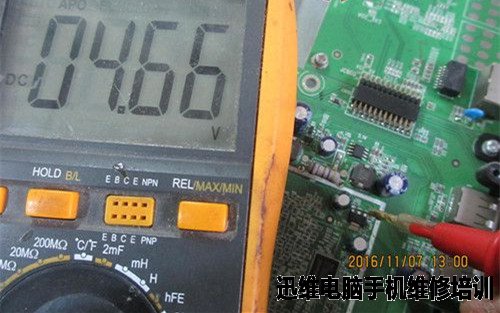

　　而U18的输入端电压正常。

创维液晶电视32E60HR二次不开机检修（图4）

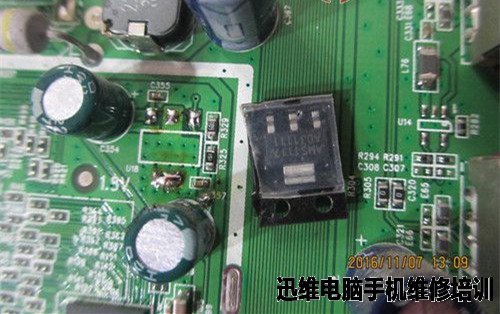

　　断电后更换U18 AMS1117-ADJ。

创维液晶电视32E60HR二次不开机检修（图5）

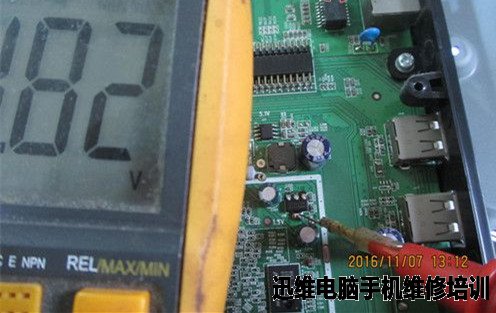

　　再次通电测试U18已经输出1.82V。

创维液晶电视32E60HR二次不开机检修（图6）

　　送入信号，图声正常。

创维液晶电视32E60HR二次不开机检修（图7）

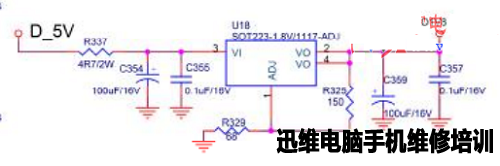

　　U18输出的1.8V供主板上的DDR2内存芯片W971GG6JB-18工作，当DDR2的供电不对或者不稳定时，DDR对0和1的判断就会出错，从而读写DDR上的高速数据就出问题，影响主芯片对DDR的正常读写，造成开机花屏，不开机，开机慢，开机死机等故障。

创维液晶电视32E60HR二次不开机检修（图8）
