迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修

更新时间:2022-01-06 11:54:05

  本文为迅维实地学员QQ1019450595原创,迅维论坛ID:1153682

  原文链接:https://www.chinafix.com/thread-1192739-1-1.html

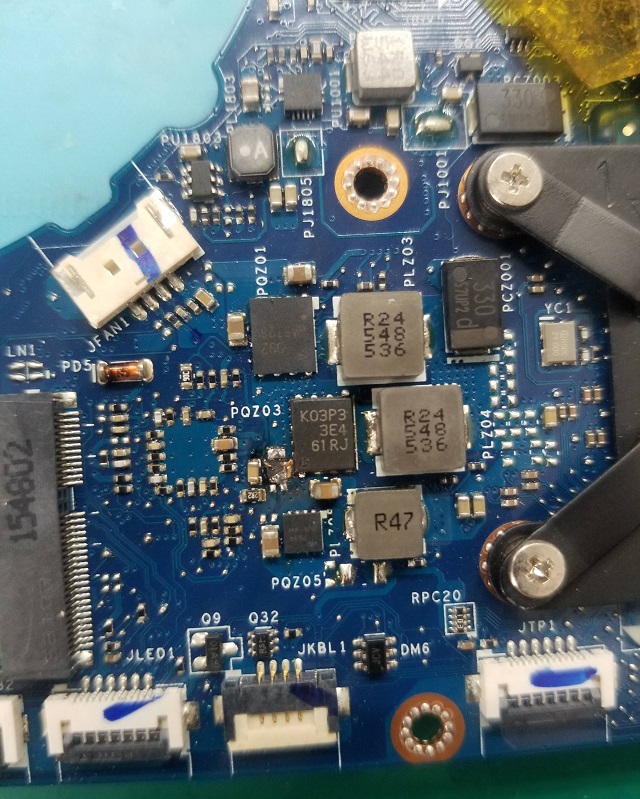

  今天接到一台惠普TPN-C122,先上版号再来几张故障图。

迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修

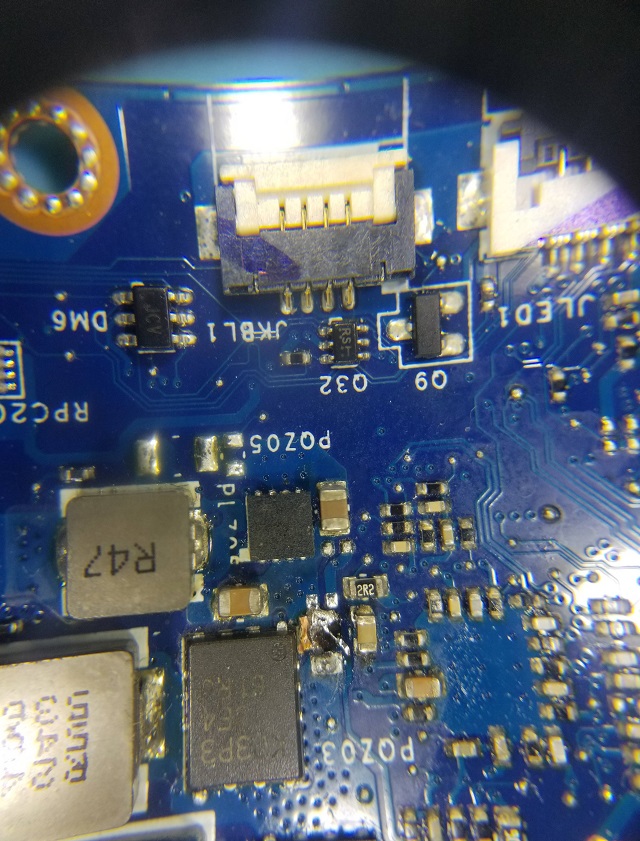

  就这两处明显烧毁,打各大电感阻值正常,上论坛找发现没有这机器的图纸,退而求其次,去找芯片的图纸。

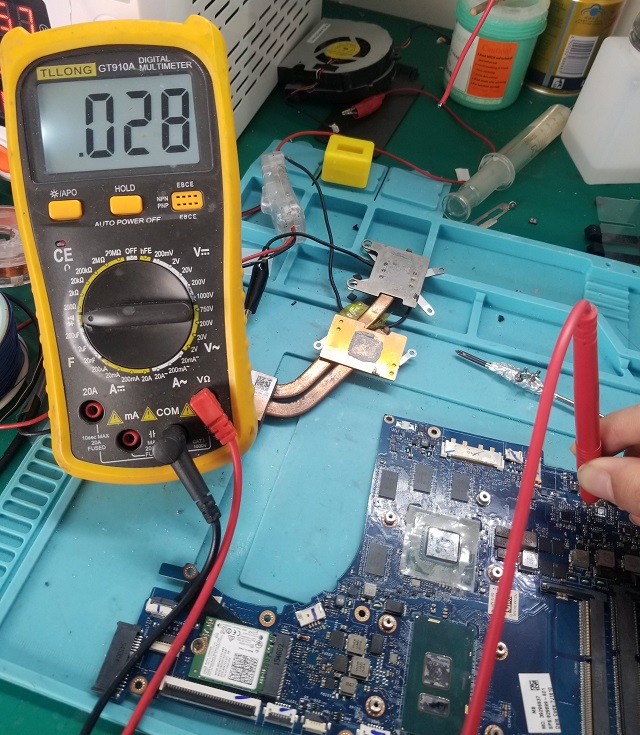

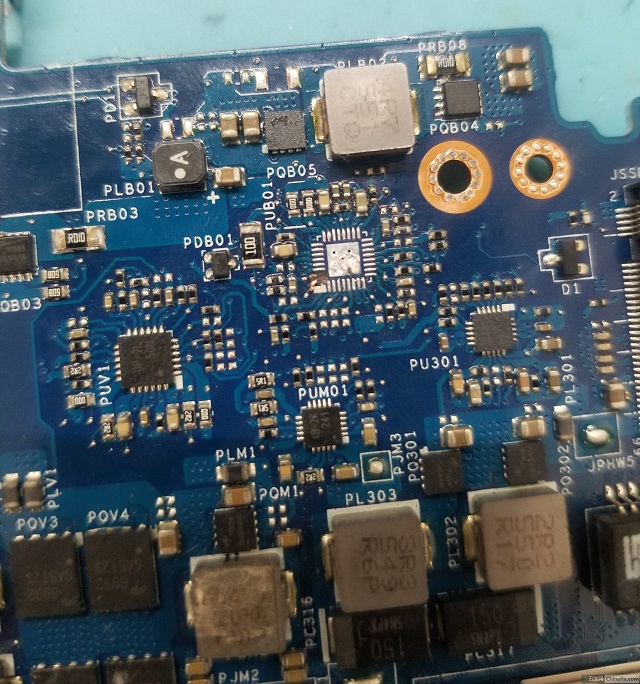

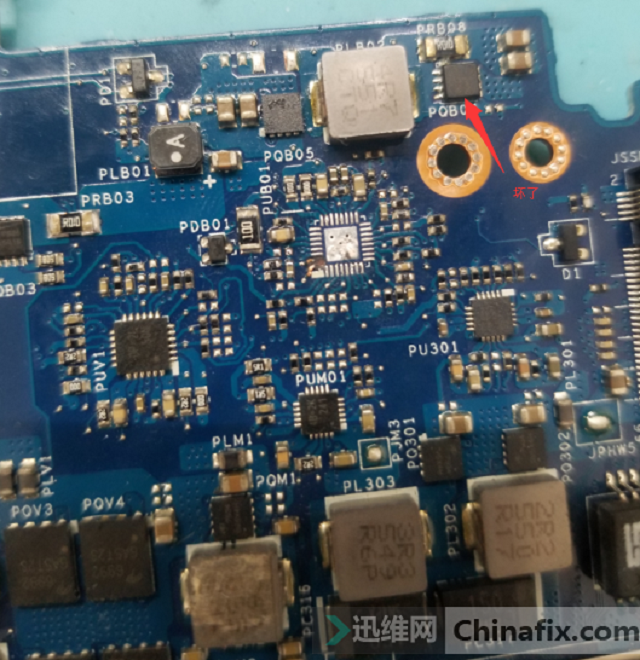

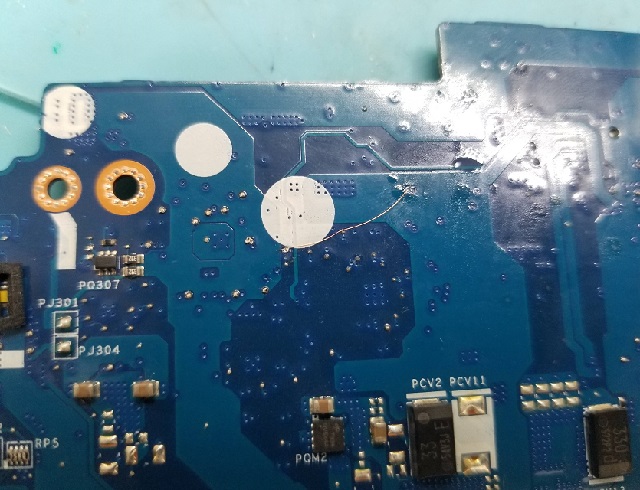

  第一个是充电芯片ISL95520,第二个跑线到CPU供电芯片81206。按芯片的PDF来看烧毁的那两脚是电流检测脚,测32脚到检流电阻是通的,31脚却不通,肯定断线了,看半天也没发现哪断了,直接飞线,同时测得有个0欧电阻阻值有28欧,一块换了。

迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修

  弄好再换上充电芯片,第二个烧毁的跑线到CPU供电芯片的12脚,发现是公共点给的供电,连上公共点。

迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修

  都处理完了接屏幕按开关电流一路跑上去,以为好了,装上电池没过一俩分钟就冒烟了,充电芯片又挂了,连带充电电路的两个MOS管都挂了,又换一个芯片上去发现接上电池有时大电流,拔下电池检测发现电池隔离管坏了,更换后装机测试一切正常,附上亮机图。

迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
迅维实地学员分享:惠普TPN-C122笔记本不开机主板烧坏维修
