客户拿来一台联想Y460，说进不去系统，在其他地方修了没修好。测试是走滚动条掉电，进PE同样掉电。拆开主板，查看上家好像没动过什么。版号DAKL2BMB8F0 REV：F ，N卡的板。刷BIOS还是一样，此板有CPU供电通病，所以直接找了一张一样的主板搬CPU供电。





　　搬好后测试不掉电了，但是卡滚动条。拆出主板，用"叠罗汉"的方法增加CPU供电滤波电容，再次测试终于进系统了。



　　装机后测试功能发现没声音，查看设备管理器没有声卡。



　　再拆吧！找到声卡ALC272。



　　因为有一张一样的板，直接更换测试，还是认不到声卡。测量工作条件，25脚 38脚AVDD 5V正常，1脚DVDD 3.3V正常，11脚复位reset 3,3V正常。查声卡总线SDATA_IN /SDATA_OUT/ SYNC/ BIT_CLK对地打值，SDATA_IN /SDATA_OUT/ SYNC都正常。







　　但是 BIT_CLK 对地值偏大。

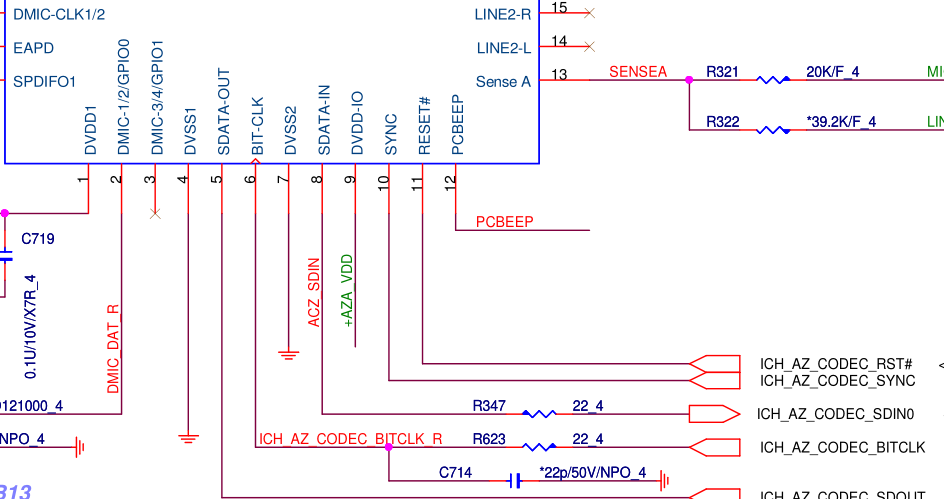

　　看图纸此信号经过一电阻到芯片。



　　对比两个板声卡周围电路，发现此板一个电阻和一个二极管没了，补上这两个原件后正常认到声卡。维修结束。
