实地回来首发：DELL 15-3542开机无显示内存报警二声故障维修

　　本文为迅维实地学员温盛祥原创，迅维论坛ID：jxgzwen。

　　原文链接：http://www.chinafix.com/thread-1127334-1-1.html

　　我是7月在迅维实地学习的手机维修，回来后时间多，所以也报了远程笔记本的课程学了一下，在此感谢月饼老师、船长老师等，迅维的老师都很辛苦，人也很好。

　　接下来进入正题说说我们今天修的机器。

　　机器型号是DELL 15-3542，是单CPU的，同时也是黄船长老师上课讲的重点内容，心想要是这台机修不出来，那就太对不起几位老师了。

　　机器型号：DELL 15-3542

　　故障描述：开机无显示内存报警二声

　　维修方法/过程：待机正常，能触发上电；开机0.42A，开及无显示，喇叭报警二声，喇叭响的瞬间电流是0.6A，不响的时候回到了0.42A，装不装内存一样，估计是过不了内存。

　　刚好这里还有一台一样的机器，不装内存或者装的是DDR3 1.5V的内存，也是这个现像报警二声，只能装DDR3L的，所以也就确定了是内存的情况，换了N个低电压的内存，都没有用。

　　正常跑码后是0.6-0.7A左右，测得所有电压都出来了 PLT_RST#也有了；内存的1.35V 0.675V也有。图纸上刚好有时序，时序走完了，电压全部都有，就是不跑码；刷一个BIOS：25L6473E也是迅维网下载的，现像一样。应该还是内存问题。查内存的供电，时钟，复位；找到图纸上的内存口。

DELL 15-3542开机无显示内存报警二声故障维修

　　此主板只有一个内存口，还好不会太多，看来要测每一个主要的条件。

DELL 15-3542开机无显示内存报警二声故障维修

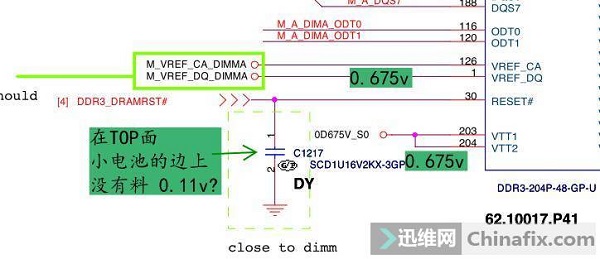

　　这里只有0.11V内存没有复位！强制给一个1.35V电压上去，还是一样现像，看来不是这里导致的。

　　供电基本都有，再往下查：

DELL 15-3542开机无显示内存报警二声故障维修

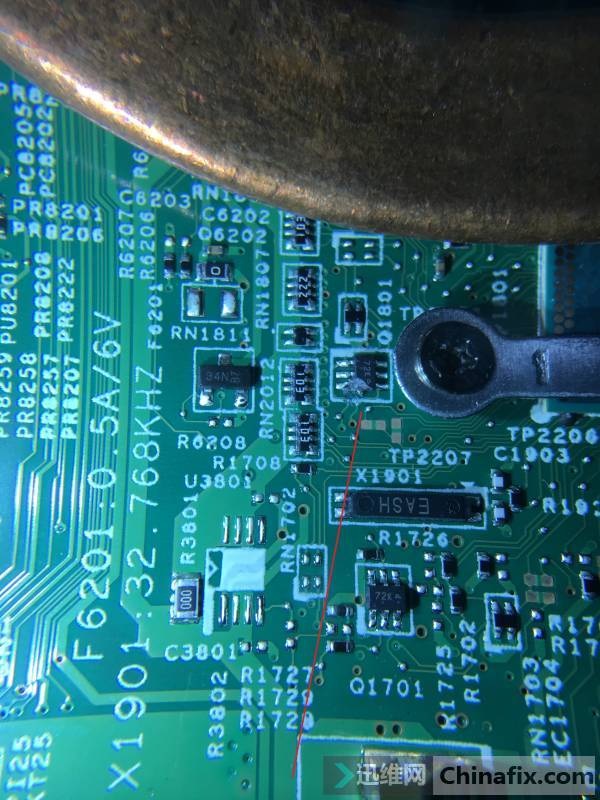

　　查PCH_SMBDATA时，连到了一个6脚芯片，找了半天，发现在CPU座的锣丝边上好像样子不太正常，放大镜下看，显微镜再看，被挤坏了！

　　肯定是哪个拆机时，锣丝捅到了这里，因为这个IC很小，一不小心就把锣丝刀捅坏这个芯片：

DELL 15-3542开机无显示内存报警二声故障维修

　　但是用万用表测量时，发现这个芯片6个脚都有电压，莫非这个没有问题？再继续查：

DELL 15-3542开机无显示内存报警二声故障维修

　　这个图很重要：这个是CPU和内存通信的SM总线，当然不能断线；同时发现这个双MOS管，就算是坏的，6个脚也是有电压的，因为二端都有上拉电阻，G极也是3.3V。

　　由于是3.3V S0电压控制的，一上电就导通了，所以就直接连线就可以。

　　把Q1801的3脚和4脚直接飞线相连，开机有跑码了。0.7A左右，跑码了。满怀信心，装上屏去，等了半天没有亮，难道还有什么新情况？正在想问题时，屏就亮了。多开几次，要差不多二分钟才亮屏！由于之前换过了BIOS，看来是BIOS有问题，把原配的BIOS装回去，开机立即亮屏了。（我换BIOS都是整个芯片换，原芯片还在这里）

　　另外，开机5声报警，是没有装BIOS小电池。装上小电池，就不会5声报警了。

　　至此，DELL 15-3542开机无显示内存报警二声故障维修完毕。
