实地实践全板维修第一天华硕P5G-MX 2.0


  本文由迅维培训实地学员原创,迅维论坛账号:蟾蜍王子
  链接:http://www.chinafix.com/thread-746284-1-1.html

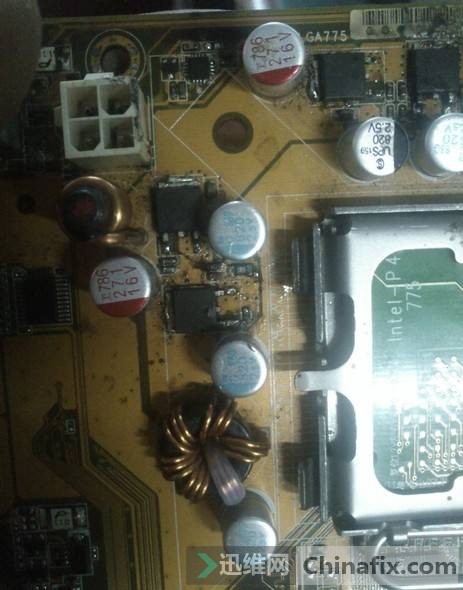

先来张特写:

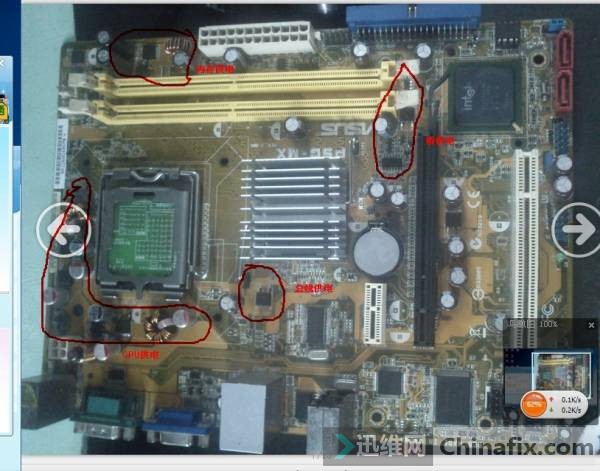

首先目测主板cpu供电场管驱动管有被换过的痕迹,有电容少了一个。先测5大供电的对地阻值,
待机——PCI插槽A14 120左右
内存——内存槽旁边的线圈电感, 200多
桥 ——南桥上面的MOS管S极, 50左右
总线——CPU座和北桥之间的MOS管S极, 10左右

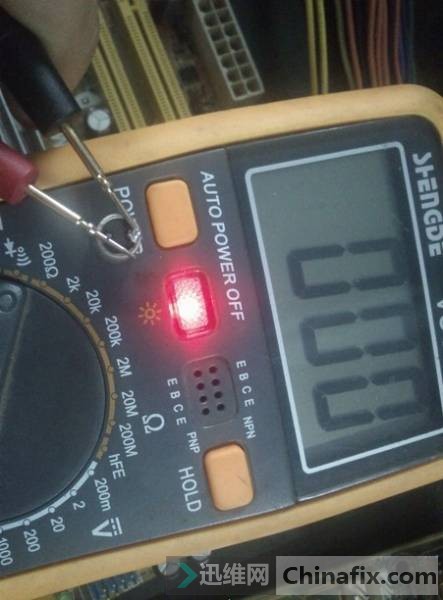

Cpu ——CPU座旁边的线圈电感 000
判断CPU供电短路
根据INTEL上电时序判断CPU供电是其他供电出来后出的,先不插小四P上电看其他供电是否正常,测量内存供电1.9V正常,桥供电0V,总线供电1.25V,内存和总线供电正常,

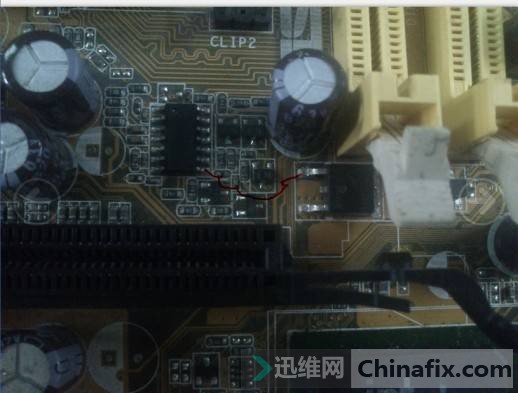

桥供电是运算放大器+MOS降压,测量MOS管D级有1.9V,G级没电压,有输入电压没控制电压肯定不会有输出的,旁边就有14脚的324,肯定是G到324之间线路或者324的故障。万用表二极管档一表笔触MOS管G一端在324引脚划过,咦没有蜂鸣响,不是324控制的?不会啊 一定是它控制,再接触旁边的电容电阻,还是不通,肯定是有断线的地方,找“神器”出马,

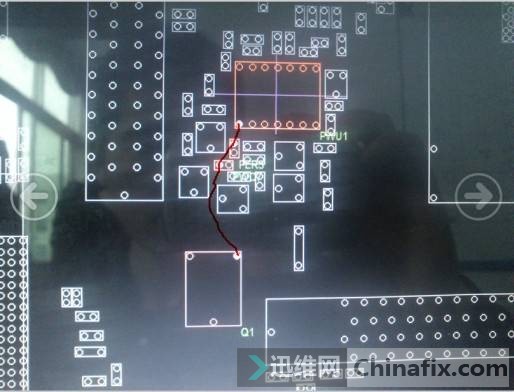

哈哈有点位图就是这么爽,没猜错实际就是MOS管G级中间连接一个电容一个电阻到324的8脚。

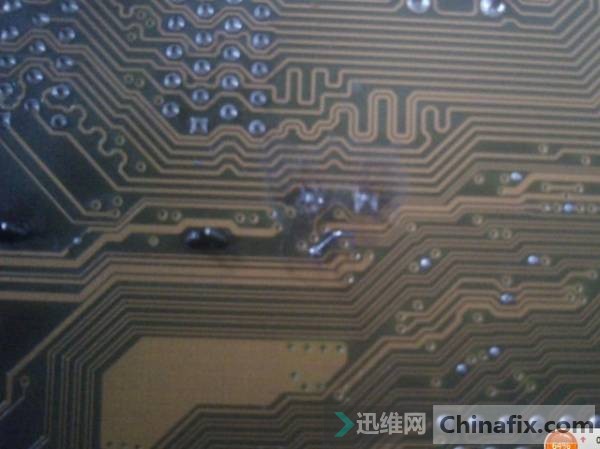

但是G级到第一个电容都是不通中间肯定是断线的,从G级开始跑线,跑线到主板背面,我去,被人用刀片搞了一刀,
估计是被助教动了手脚,补线后OK。桥供电出来1.54V。
此板的桥供电,总线供电都是经过内存供电转换得到的
内存,桥,总线供电都正常了,下一步进攻CPU供电,

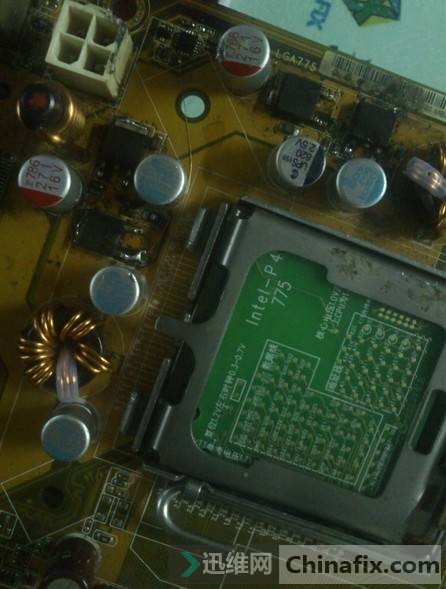

上管,下管的D极都是对地阻值为0,看上下场管,驱动芯片都被换过 ,
并且驱动芯片旁边有引脚貌似有空焊,以防万一直接把场管全拆了,驱动芯片AJ-9G也更换了,
发现一下管G极也没了焊盘铜箔,断线了。再打上下管D极阻值,上管D极360左右正常了,
下管002,晕了还是短,那肯定是电容有短路了,拆电容,拆一个测一下,拆一个测一下,到最后一个拆了之后,
测值300多,正常了,NND,测量最后一个电容,很郁闷。不能被固态电容的外观给欺骗了。没有鼓包漏液表现出来的

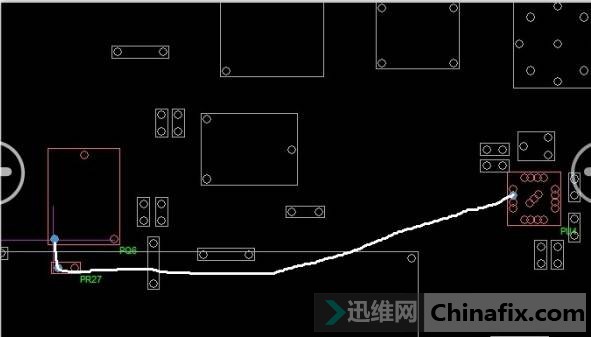

把好的电容,MOS管,驱动芯片换上。再找下神器把那个下管G极的线补上。

飞线不能像我上面那样飞的,被徐总看到差点被爆头,我只是先应付一下把主板修好看是否正常,上假负载测量PG,复位点电压正常,因为是实践考核阶段,要求是维修到CPU复位出来就可以了。
CPU复位出来了,维修到此先结束!
此贴没什么技术含量,高手勿喷哦!
