迅维实地学员分享:华硕飞行堡垒FX80G触发上电定在0.06维修

  本文为迅维实地学员苏允松原创,迅维论坛ID:1271549



  机器型号:华硕飞行堡垒FX80G

  板号:DABKLGMB8D0

  故障描述:触发上电定在0.06桥有微烫

  维修过程:3.3V待机电感对地值只有80,断开电感有400多,3.3V待机出来有直接进桥的,SRTCRST一头3.0V一头2.5V,RTCRST正常两头都是3.0V,VCCPRIM_1P8桥待机测不到hm370的桥,换桥后3.3V电感对地值恢复350。

  第一次焊桥没有焊好,上电定在.043不出CPU供电,有开启,加焊桥后可以出CPU供电跑马上电,机器拼装好后接屏线跑马不亮机,电流恢复原来故障的0.06,3.3V又对地80,测屏幕接口PCH_BRIGHT这路亮度信号到桥里面,接屏线就对地不接就700多,拆开A壳屏线那里一窝蟑螂,仔细看屏线烧了,桥又挂了。

  重新报价又买回来个桥和屏线换上,开机竟然无背光暗屏,屏供电保险烧,换好保险后可以正常开机了但待机偏高。待机芯片 RT6575D发烫,测线性电压阻值正常以为芯片问题,更换后一样发烫。这个机器是按开关后才有待机电压的,但是待机电压3.3V电感竟然有2.3V,偶然不插电,只上RTC电池3.3V电感竟然有0.8V,难道串电了?

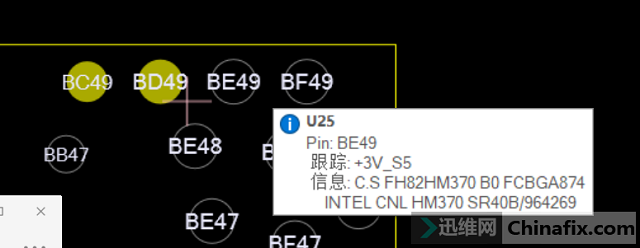

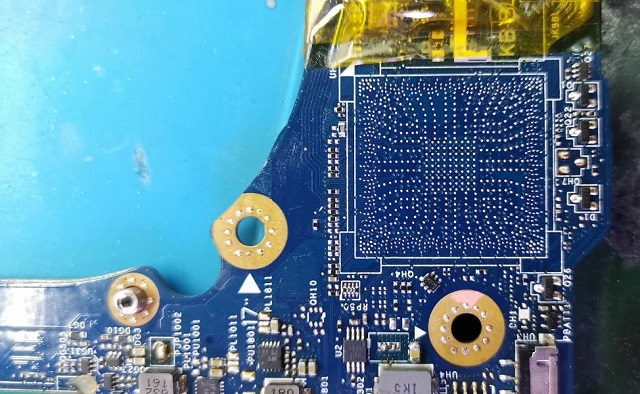

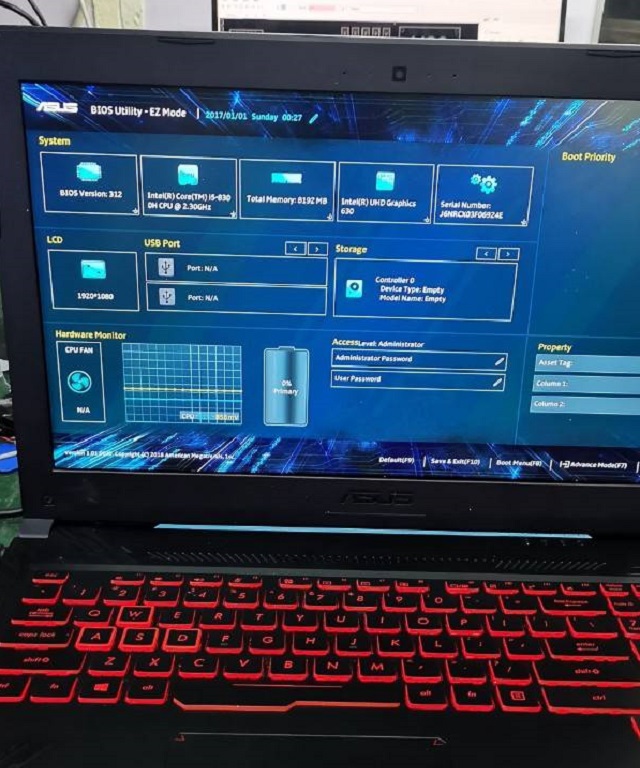

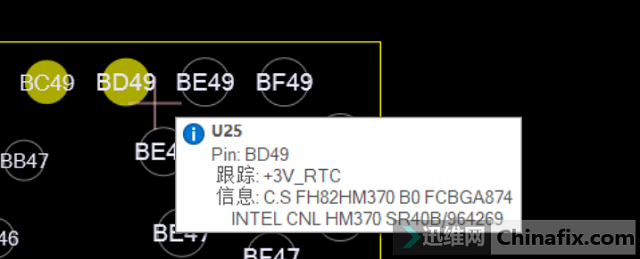

  回想上桥的时候压了个硬币,再看点位+3V_RTC和+3V_S5就在旁边,会不会连锡了?取下3.3V电感没有串电压重新植球,待机电压恢复正常,待机芯片不发烫了,短接开机亮屏。
