菜鸟再次发帖 HP DV5开机掉电维修

更新时间:2014-04-17 10:03:40


  本文由迅维培训实地学员原创,迅维论坛账号:oO苦咖啡Oo

  链接:http://www.chinafix.com/thread-734341-1-1.html


时间过的真快,转眼从迅维回来两个月了,实习也一个多月了,现在想想还挺怀念在迅维的日子,提前祝大家新年快乐,新的一年生意兴隆。
进入正题

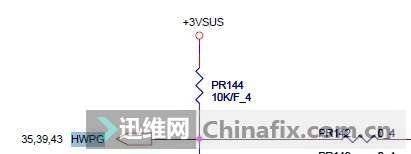

下午接到一台笔记本,故障是不开机,接上电流表看电流触发上到0.3左右瞬间掉电,于是拆机看此板是广达的,记得月饼老师讲过广达机器一两秒掉电一般是HWPG被拉低导致,于是就按这个思路去查,得知HWPG正常应该为3.3V由PR114的10K电阻上拉,

HP DV5开机掉电维修

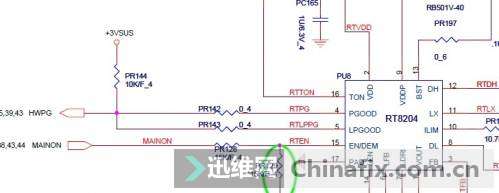

开机瞬间测PR114的一端有3.3V正常,PR114另一端为0V,于是逐一断开每个PG,当断开PU8的两个PG时,
HP DV5开机掉电维修

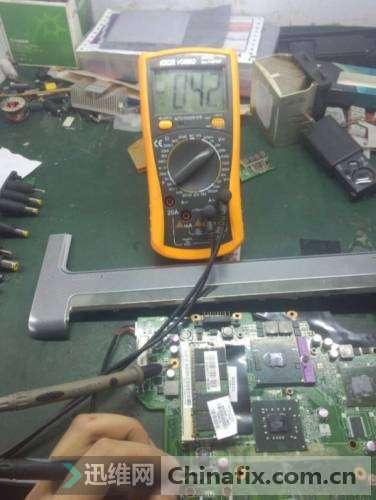

机器正常触发,此时将故障锁定在PU8,此芯片控制产生+1.05V_VCCP和+1.5V_VCCP,触发后测1.05V正常,而+1.5V只有0.4V左右
HP DV5开机掉电维修

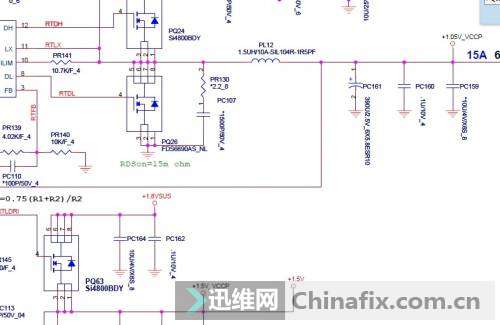

此电压是PU8控制PQ63由+1.8VSUS转换得来
HP DV5开机掉电维修

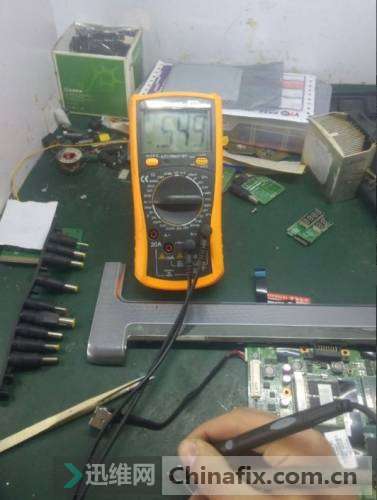

心想既然有电压那么芯片的工作条件应该已经满足了,问题应该出在芯片本身或者外围原件,想着先从简单开始来吧,拆掉MOS管,首先短接DS放电,测量发现MOS的值在500多正常

HP DV5开机掉电维修

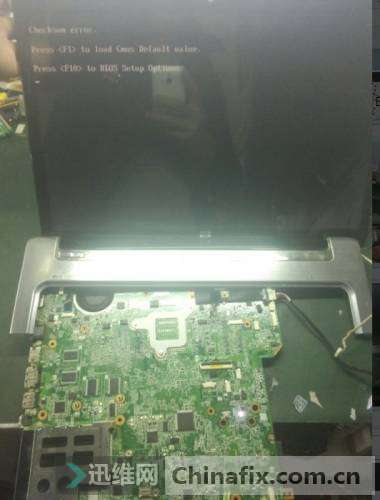

反向无穷大,应该没坏,想着拆都拆了就直接换一个吧,惊喜!+1.5V出来了,然后补上断开的PG,上电亮机。在此感谢月饼老师教的的理论,让我少走了弯路。发帖想提醒一下大家,MOS管测量正常也不一定是好的。最好替换一下。
有点啰嗦,高手勿喷。
