学员贴–《发组示波器常见波形,庆祝实地结课!》


  本文由迅维培训实地学员原创,迅维论坛账号:jinces
  原文链接:http://www.chinafix.com/thread-758594-1-1.html



时光如梭,岁月如剑。时间过的好快啊!转眼2个月过去了,在实地的2个月过的非常充实,技术和理论有了质的提高,可以说满载而归啊!


有想来实地的或者正准备来实地学习,可以去我的另一帖子了解下:

首先感谢阿林老师,传说中的“抓波神功”真不是盖的,教会我们很多关于示波器的知识。说实话在没来实地之前示波器早就买了,就只会AUTO键,我估计不少人和我一样吧!阿林老师在第一天上课时就说:我们修本本用到示波器的功能也就十分之一,现在看来这话说的蛮对的,示波器里面有好多功能我们都不懂,也基本用不到。
还记得那个示波器考试3次都没过,被打了屁股还被罚20个俯卧撑。。。。。。

这些波形都是修好板子后自己抓到的,说来惭愧,在实地才修好了2张全板(配件是个问题)、3-5V供电修好45片吧。因为在来实地之前对自己制定了目标,理论课考试必须90分以上,实践课至少要修好10片板。虽然2期目标未能达成,总体感觉比较满意。

昨晚和阿林老师去喝酒(月饼老师因晚上有课没有来)阿林老师问我们这期学的怎样,有啥意见么。我对阿林老师讲:二期进度很慢啊,应该加快些,自己设定的目标没达成,有些遗憾。阿林老师连忙说真的很抱歉!(其实我们都了解,毕竟同学们理解能力有差距,老师也要照顾大多数人),阿林老师又和我们聊了很多,他一再强调回去后开店一定要注意安全,疯抢烙铁用完后随手关掉电源,我印象最深的阿林老师一句话就是:人在天堂,钱在银行。
从他的言语中我们都能感觉到:阿林老师对我们学员是很负责任的,还包括对自己的工作。
今晚我们和阿林老师都喝了不少酒,我们都醉了,或许应了那话,酒不醉人人自醉!曾经朝夕相处的朋友们也要各奔东西啦,心里难免有些失落,佛说:前世千百次回眸才换来今生的擦肩而过,这话是经常用来比喻爱情的,我觉着用它来比喻友情也不为过吧!

老话说的好,天下无不散之筵席,马上就要离开迅维了,朋友们可别忘了我啊,记得常联系。

OK,进入正题:这些波形可以分为三部分:PWM部分,时钟部分,ADS#之后跑码部分。

首先,来介绍下这台示波器的界面吧!




示波器探头补偿要调整好
====================================================================================
====================================================================================

第一部分:PWM电路

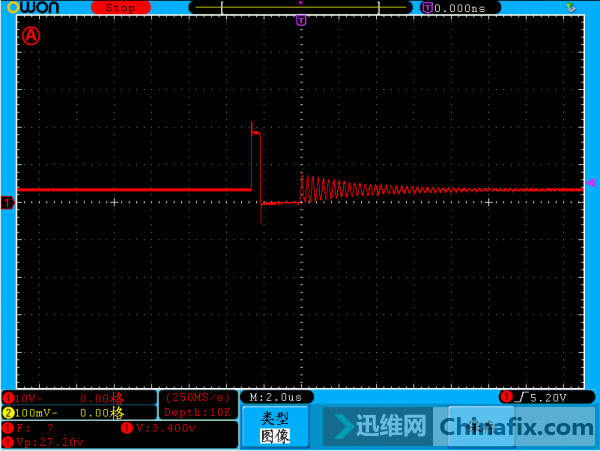

无上管G级波形:

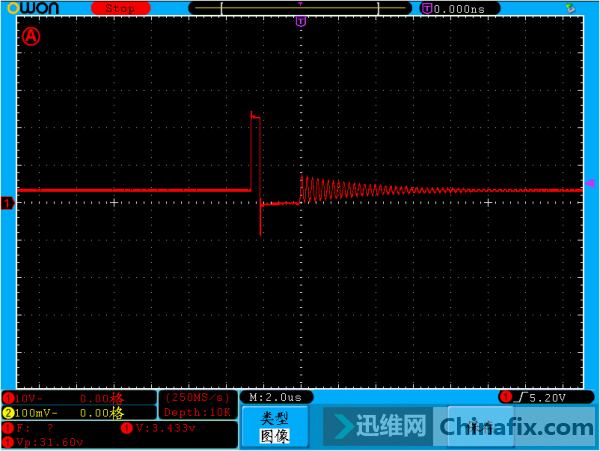

有上管的G级波形:
下管的G级波形:

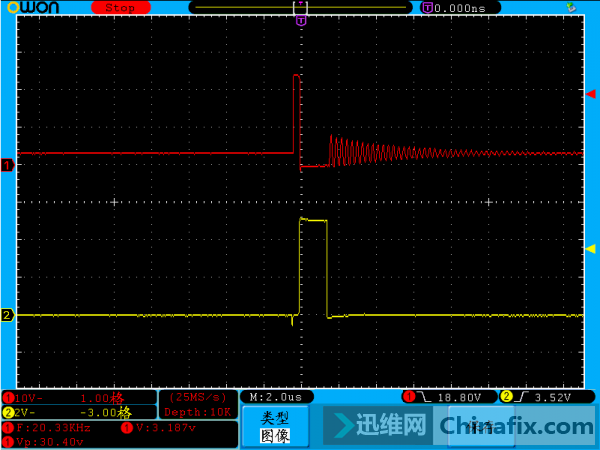

上下管交替导通:

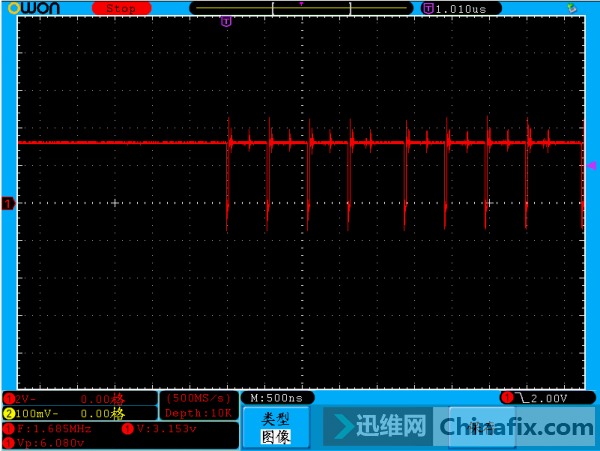

电感前端波形:

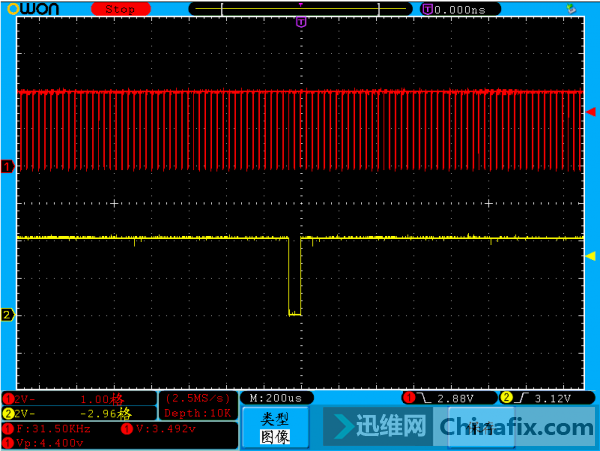

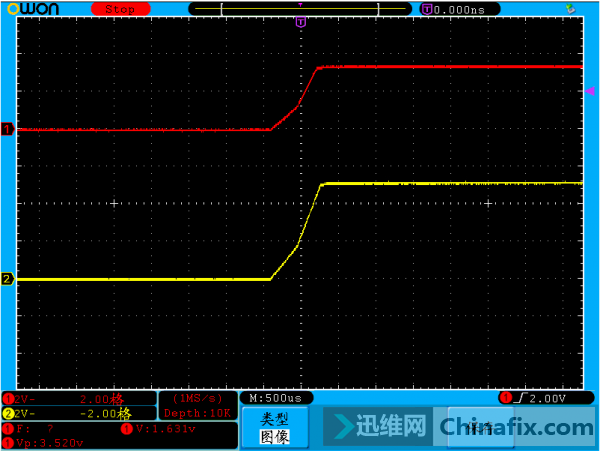

电感后端 3.3V和5V:

====================================================================================

====================================================================================

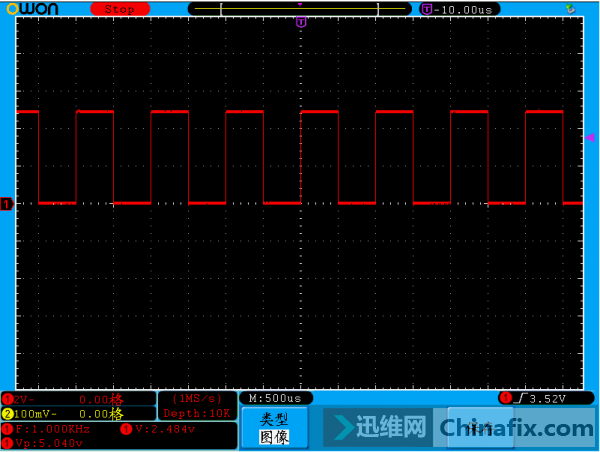

32.768KHZ

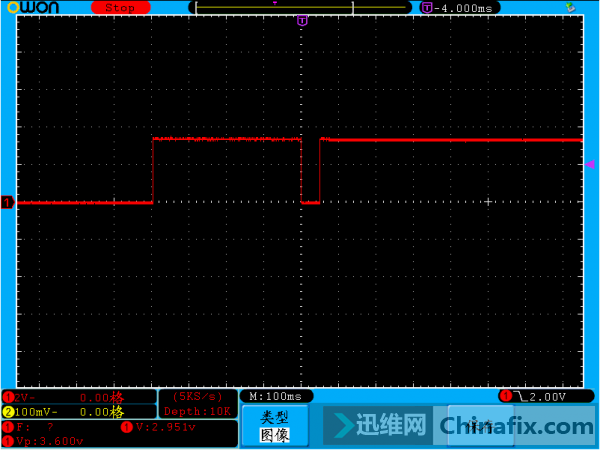

EC延时复位:
PWRBTN#



====================================================================================
====================================================================================


第二部分:时钟芯片(这个抓波最简单,直接AUTO键,然后默数5、4、3、2、1)


14.318MHZ

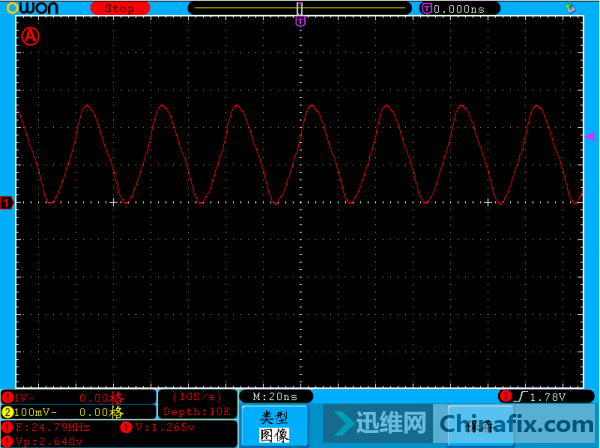

25MHZ
27MHZ
33MHZ
48MHZ

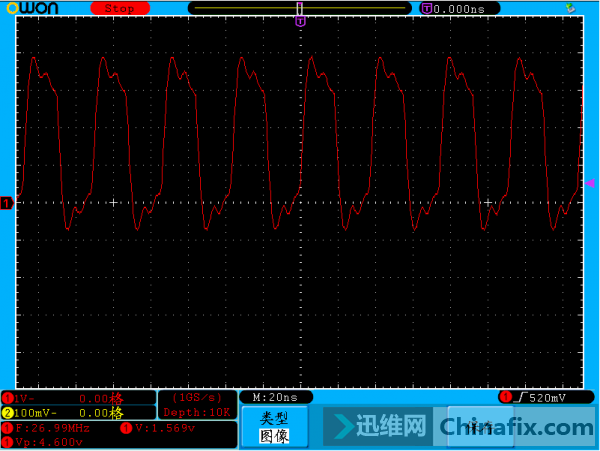

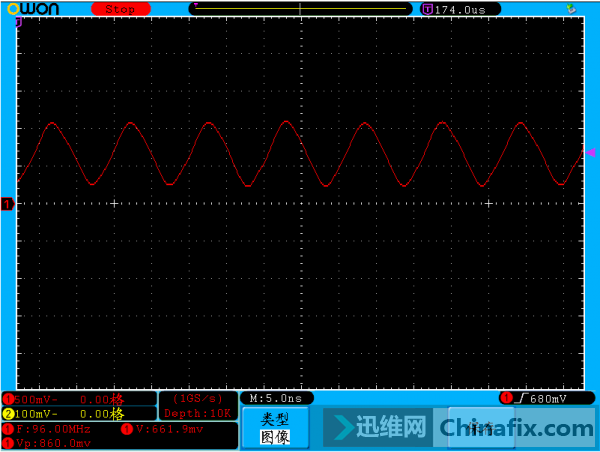

96MHZ
100MHZ
133MHZ
266MHZ(有波形但是不显示频率了,这台100M示波器最大抓到200MHZ)


====================================================================================
====================================================================================


第三部分:ADS#之后


ADS#
PCI_FRAME
LPC_FRAME

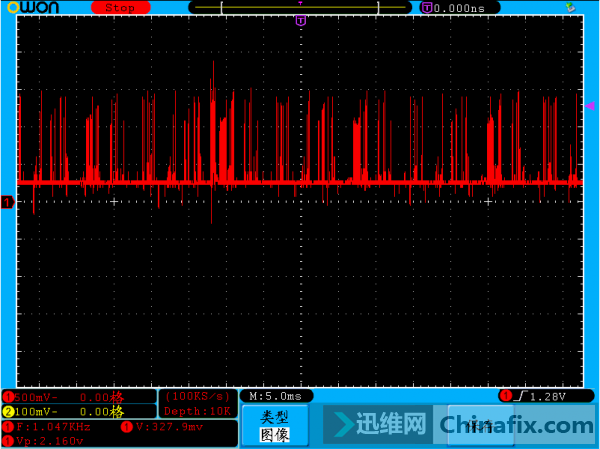

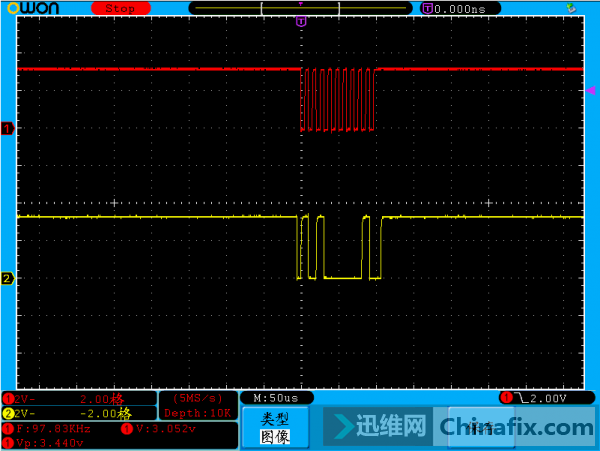

SMBUS(正常3组以上有效)
内存总线波形(正在传输数据)
EDID(抓到这个说明显卡OK)
行场信号(上面行,下面场)


LVDS信号(抱歉,没内屏,没抓到)

====================================================================================
====================================================================================


在补充一点:BIOS(SPI)的1、2、5、6
第1脚:
第2脚:
第5脚:
第6脚:


===================================================================================
====================================================================================

总结:这台示波器买来后吃灰半年了,如今终于搞懂怎样使用了,再次感谢阿林老师!虽然只了解它的一部分,但对于我们维修来说已经够用了,这台示波器使用起来感觉还不错,设置简单,虽然功能相对普源少点,最强大的应该说有三个键:自动设置,自动测量,单次。这个单次按钮经常用到,相比普源的单次要方便很多。还有就是可以存储8组设置,这个功能很赞,把触发参数设置好保存下次可以直接调用。
哦了,就写这些吧,在写多就该挨喷啦!


这些都是基本的,没啥难度,给新手做个参考,老手就飘过吧!不懂的可以联系我,大家共同学习进步。还有一些不正常波形没搜集完成,尤其是PWM供电部分。所以暂时发布正常波形。
