再来一帖,基地主板实践第二天,不触发维修实例

  本文由迅维培训实地学员原创,迅维论坛账号:路灯上的苍蝇
  原文链接:
http://www.chinafix.com/thread-761686-1-1.html

昨天写了一个关于不触发的帖子,赚了不少分今天再来赚一点……
本来是想把今天的内容更新到昨天帖子里的,结果发现不能编辑,那就只好再开一帖了,不过今天不会像昨天那样写的那么详细,这个帖子主要写今天下午新学到的东西,这是昨天的帖子,有兴趣的可以去看看。
http://www.chinafix.com/thread-761349-1-1.html
今天下午把昨天的华硕板给了老徐,又拿了一块不触发的故障板。
型号:七彩虹 MCP 68-61
故障:IO待机电压偏低导致不触发

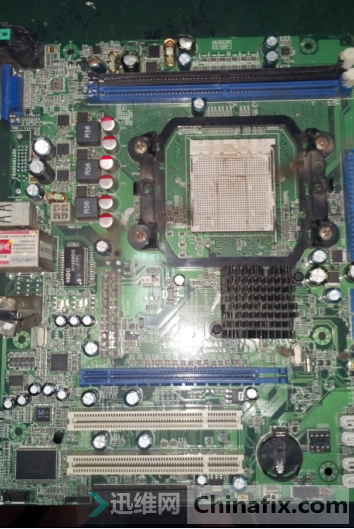

实物图:

实物图
如你们所见,此板年代久远,上面的灰尘和几个发霉的原件,给人一种历史的神秘感

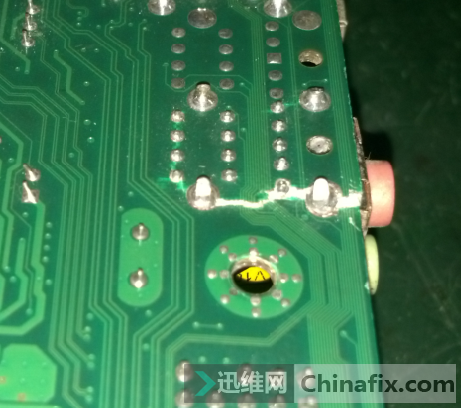

这就算了,音频接口那一块的板居然裂开了,让我渗出一身冷汗!看看
音频接口

当时我严重怀疑这板居然还能修好?不过后来证明维修员确实有化腐朽为神奇的能力,尽管我现在连维修员都算不上。
好吧,先不管这个缺口,按照维修流程先量下去再说。
具体的流程在昨天帖子里都写了,今天就不再重复,尽快到今天的重点——跑线
经测量,主板开机部分阻值正常,插上ATX电源,查5大待机条件,发现一个不正常,就是IO发给南桥的RSMRST#信号,为0V低电平。昨天修的华硕板也是这个信号的问题,难道今天也是?当然如果今天还是这个信号问题的话,那我就没有发这贴的必要了。
先解释下这信号吧:RSMRST#是IO待机电压正常时,它发给南桥的一个待机电压好信号,一般由外部3VSB或5VSB提供上拉。
而现在这个信号为0V
分析可能出先此故障的原因是:
1、IO待机电压不正常;
2、IO、南桥之间原件出现短路;
3、外部无上拉(昨天就是这个故障)

趁着主板正是上电状态,找到IO83627DHG的引脚,直接量第61脚IO待机,为2.06V,正常应该为3.3V或5V
线索浮出水面,因为IO待机偏低,才导致RSMRST#信号无输出。
经过昨天一下午的维修,还有晚上发帖时的思路整理,今天维修时就少走了很多弯路,触发信号就先不去量了,先把待机修好先。

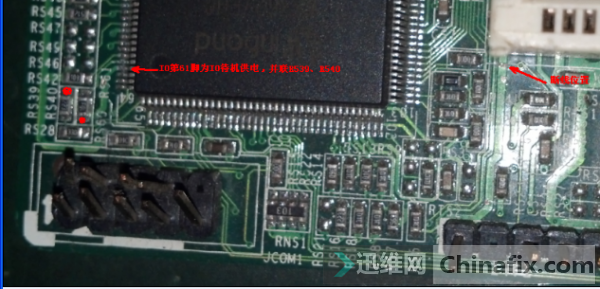

IO待机偏低

如上图,IO的待机是由5VSB或3VSB经过上面两个并联电阻之后输出给IO第61脚,现在电压降低的原因可能是:1、IO不良;2、两个并联的电阻阻值变小;3、5VSB或3VSB过来的元器件有问题(因为5VSB,3VSB测量过是正常的,排除它们的问题)
先从简单的开始,量两个电阻阻值正常,判断是否IO故障需要把IO第61脚与电阻相连的线切断,怕被老徐爆头,还是老老实实跑它供电的来源吧。
下面说到跑线了,前面已经说过这块是古董级的板,且板上面还有一层象征它古董级别身份的灰尘,所以跑线的难度很大,我在那两个电阻之间量了几分钟都没找到其它相连的元器件或过孔。
好在老徐刚好上午讲了一些跑线的技巧——所谓的刮线
在IO附近找了几分钟都没找到此线路的其它去向,于是转变一下思路,从背面开始找,由于是3VSB或5VSB供电,判断线路应该是比较粗的供电线而不是那种细细的信号线,就优先从粗的线查起吧。然后就从那两个电阻下面找粗的供电线,用表笔划开表层,一条一条量,还挺顺利,不到一分钟就找到了相连的线路,顺着线路另一端又跑到表层,最后线路在PCI插槽旁边穿了进去。
这下就比较麻烦了,只好把从PCI插槽另一边出来的同样粗细的线路一条条刮开量,结果没一条相连,以为在PCI插槽被遮盖处穿到了底层,翻过来也没找到过孔。于是又翻到表层,仔细观察线路,发现另一端出来的一条线路无论是位置还是粗细,都和这条线路一模一样,可测量就是不通。
没办法了,只好插上电,量线路这边还是1.97V,过PCI槽那条线路为3.32V
上图:

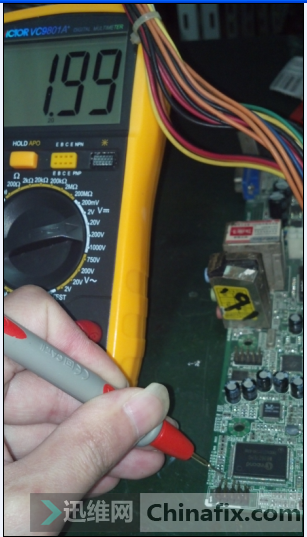

连IO待机这端的线路

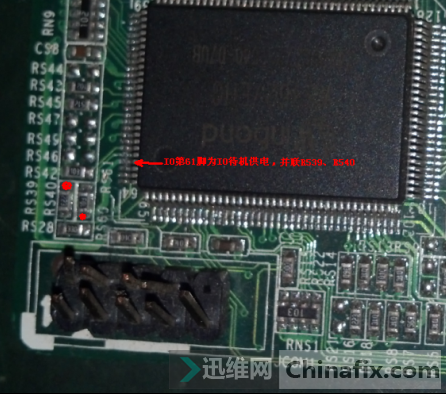

IO第61脚

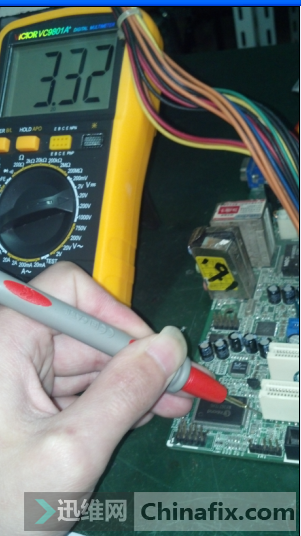

过PCI那端线路

连IO待机这端的线路
量完之后心里有数了,估计又是老师做了手脚把线割断了,于是仔细的找,可愣是没发现被割的地方。最后用表笔顺着线路划拉,终于在线路快进PCI插槽的地方发现一条很细的凹槽。如图:
过PCI那端线路

很细的凹槽
把表笔插进凹槽短接,另一表笔点开关,正常上电,故障解决。
最后不得不吐槽一句,这位做故障的老师真尼玛太会整人了,割线割在PCI旁边那条白色丝印上,用眼睛根本看不出,要不是刚好细心了点,还真找不到这故障点!
写了两个小时,其实从拿到板到找出故障也就三十分钟左右,主要是昨天巩固了基础,今天省略了很多不必要的测量,直奔故障点。好了,就写到这吧,有错误地方欢迎指正,后面学到新东西再继续发帖。
