迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

更新时间:2017-05-04 13:13:26


本文为迅维实地面授培训主板、笔记本学习班学员王文宇原创,迅维论坛ID:wangwenyu


  王文宇,迅维实地面授培训主板、笔记本学习班学员,毕业以后在正式单位上班四年,现在想自己创业开维修店,来到迅维实地面授培训学习,经过一个多月的学习,进步很快,以下是他发自迅维论坛的一篇学习的感受。

  型号:6050A2412201

  故障:无待机3V/5V待机电压、没有集显供电。

  维修过程:

  按照通常的思路,对各个电感进行对地打值,发现待机 5V 待机供电短路,其他对地值正常。

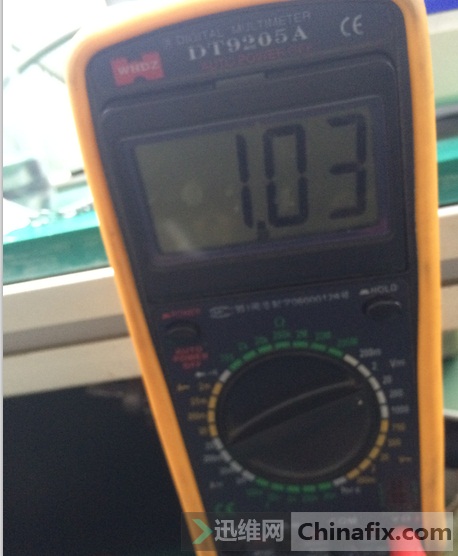

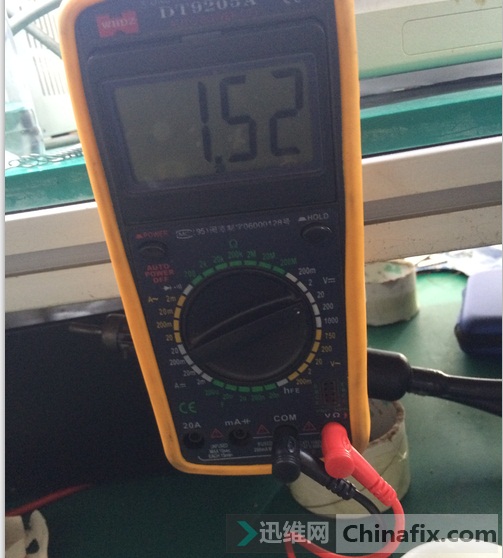

  按照时序先修待机,断开待机供电的隔离点,判断是前级,和后级哪个引起的短路,经万用表测量,发现为前级短路。首先对51123待机芯片下手,测量各引脚对地值,结果发现LDO5V线性、自举升压、相位引脚,对地值仅为2。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

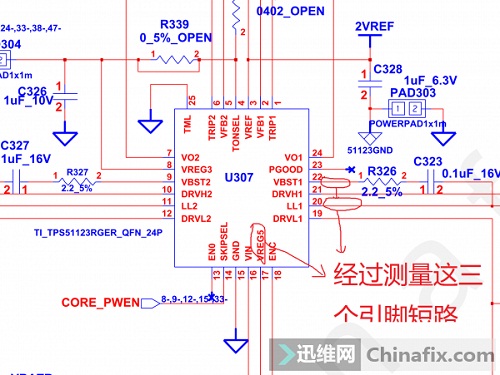

  怀疑51123待机芯片短路,拆掉芯片之后,测试芯片的各引脚对GND引脚的值,LDO线性5V、自举升压、相位引脚值为2,明显短路,证实之前的猜疑是正确的。

  毫不犹豫的死皮赖脸的去阿林老师那里申领了一个芯片,还被阿林老师的神棍戳了,冒着生命危险终于得到了此芯片!

  快速换好之后,再次测量各个引脚的对地值,发现已经正常,怀着一颗屁颠屁颠的心情就通了电,发现待机电流竟然小了不少,忘记拍图了。此处省略一串专业图片代码……

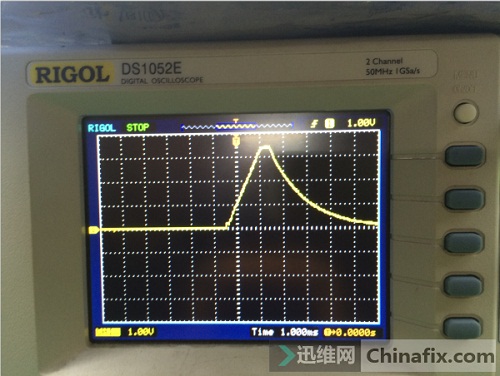

  测量待机的电感,发现没有3V和5V,这是为什么呢?用万用表测量51123线性电压正常,PWM的开启信号正常,TRIP引脚和TON引脚也正常,可是就是没有,看来不用波波是不行了,超出家伙事儿,测量了3V的待机供电。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

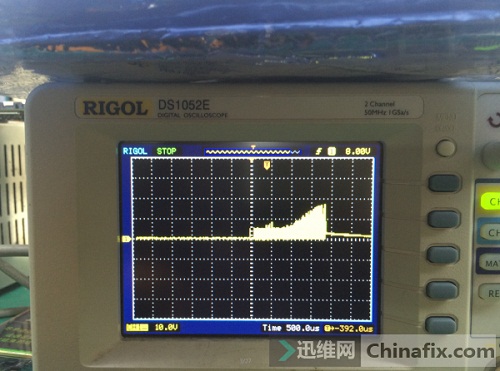

  只有一瞬间的正常,明显的是保护了,由于下降很平滑,断定不是3V供电引起的保护。接着测量了5V的待机供电。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

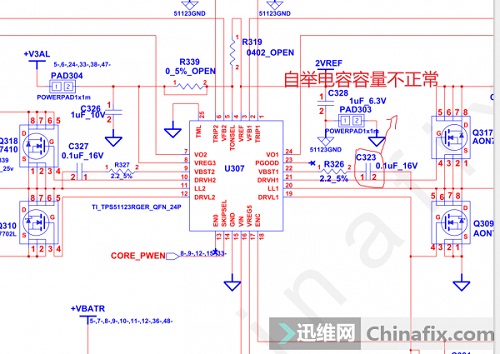

  明显的欠压保护了,5V只有3V多一点,很明显,应该是G极电压上身缓慢,达不到短时间内让上管完全导通,把苗头直接指向自举升压电容。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

  测量的结果明显是自举不足,让人有些小兴奋,证明之前猜测自举电容的想法是对的。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

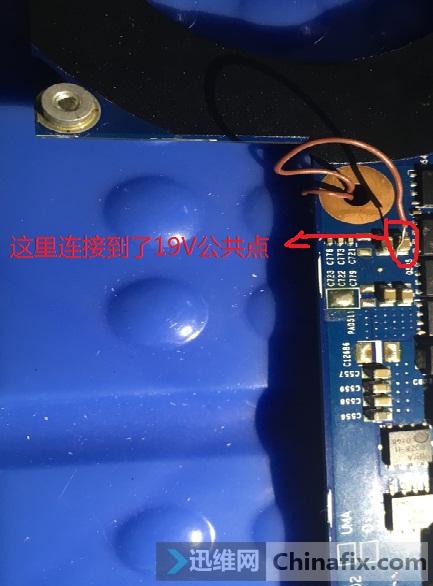

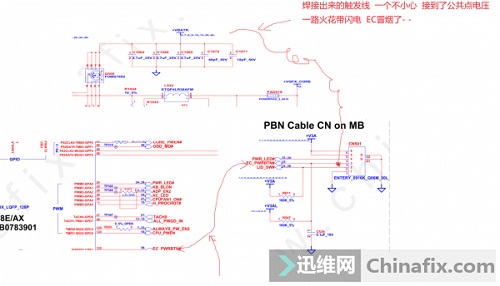

  毫不犹豫的从料板上拆了一个自举电容装好,兴致勃勃的接上了可调电源,结果悲剧就在这时候发生了,发现板子的背面有一道光,夹杂着一缕青烟,迅速将开关关掉,检查发现,EC上面好像被电了一个洞。经过排查,发现是开机线连接到了公共点的电容上。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

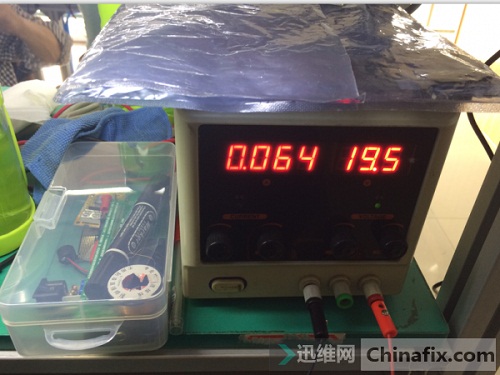

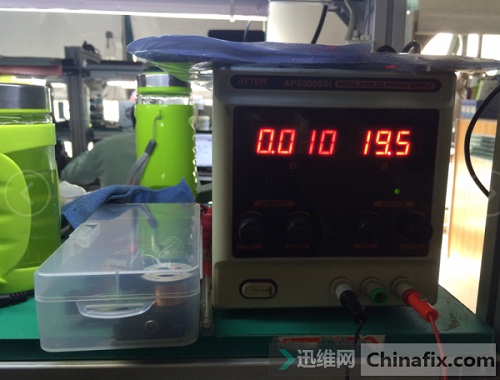

  再次厚着脸皮去阿林老师申领了一个IT8572E的EC芯片,死缠烂打的申领,此处省略一万字……顺利的将EC焊接好以后,接上可调电源,发现待机电压和电流已经正常。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

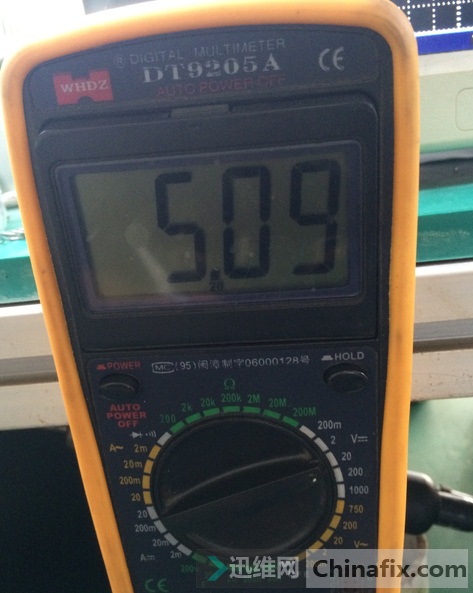

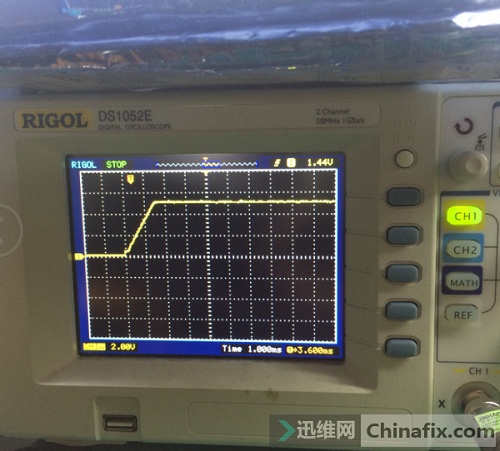

  测试5V正常。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

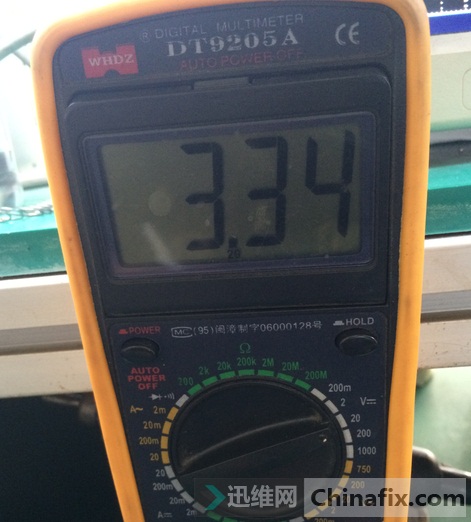

  测试3V正常。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

  准备触发看其它各路供电是否正常,触发后电流、电压均正常。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

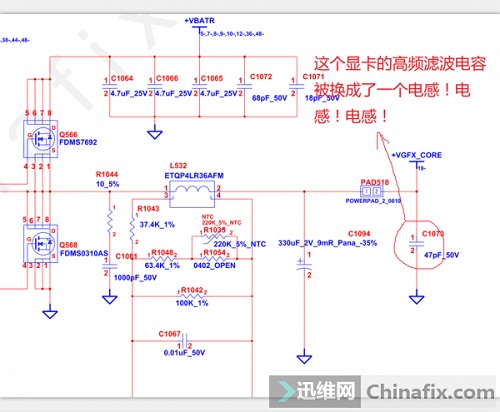

  装好CPU,上电,掉电了,瞬间的懵逼……经过一路的猛查发现显卡供电的一个滤波电容被大神换成了电感。

迅维实地面授培训学员-惠普G6 6050A2412201艰难维修过程和感受!

  换掉后,再次上电,发现又掉电了,此时心中一万只动物飞奔而过,就差脸都绿了。经过了百般折磨,大脑的飞速运转,突然间想到了可调电源,测试了一下电源的电流,发现停留在修待机时的电流0.5A。无语中……

  调到最大以后,再次装好CPU、内存,接上显示器,接下来就是见证奇迹的时刻。

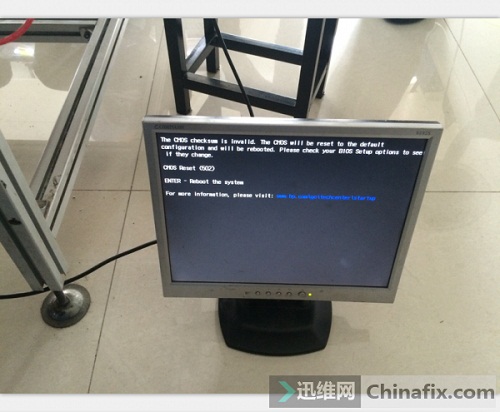

  OK亮机,如此之折磨,只怪自己忽略了细节。就像迅维实地面授培训阿林老师常说的,细节决定成败啊!
