实地归来在实地拿回来的通货板维修过程修复出2块I5。。。

  本文由迅维培训实地学员原创,迅维论坛账号:太极初学者

   原文链接:http://www.chinafix.com/thread-762867-1-1.html

还是昨天的事哈哈。 昨天9点多上班一直没什么事,干点这干点那 不知不觉中午了。。准备吃饭 ,下午也没什么事,把在实地买的通货板找出来几块 (哈哈都是I系列的哦7块,一共买了12块被朋友拿走5块,他要是不拿走估计还能弄出来1-2快),拿出来找出3快没让人弄过的 (那4快期中有让人打过洞的和修过的痕迹), 一看是HM65的二代 ,在店里找找发现没有二代U(HOHO 有事找领导,领导没二代U 领导说我去借,一会功夫领导回来了拿了两块说有一块是好的另外一块好像是坏的你看看吧。) 接过U 刚想开搞,来个做系统的跑去做系统了,忙一会回来 , 板子找到,看了下版号仁宝的具体什么忘记了型号是HP2560P 在论坛找来图纸开始干吧 ,外用表测量公共点阻值正常,测量电感对地正常 。上U加电待机正常,按开关能触发,不过电流不对0.5–0.8-1.0–1.3 之后一点点张 肯定不对裸板哪里有这么大电流而且上电也不对。。关掉检查了一下,没发现哪里有明显的痕迹,又测量了一下U口阻值正常。换个思路,在论坛找了个BIOS,一看我去8M 要三个文件夹15分啊,15分就和喝我血一样啊,没办法也得下 。一咬牙一激动下了2个,为什么是两个呢,有一个TD 的下载不了,试验了2次都不行。心里在滴血啊15分打水漂了。。又去找了一个 也是三个文件合成一个8M,在下我就不信了(得回哥们我心里素质好要是换了,小新哥、老毕、光头强、张龙、叼炸天、帅帅,他们当时就晕过去了30分啊)。这次成功了 三个解压成一个文件刷上,之后发现电流一样的。。心凉半截,这怎么办呢后来用示波器S3 和CPU 电压做个比较S3先掉的,不对不正常在自己测量一次电感发现问题CPU电感阻值3,有点低了不对,忽然间想起来领导说过拿来2个CPU 一个好的一个好像是坏的。。马上把另外一个拿来按上,测阻值正常。上电电流上去3下没掉下来感觉不对不。看来还是有问题继续找 ,拿来放大镜仔细观察桥附近没有问题,反过来找了一会哈哈发现问题 感觉桥后边有铜漏出来 ,用放大镜自己观察发现好像有断线痕迹(当时不知道是人为的还是东西挂的,很细,不好发现)。

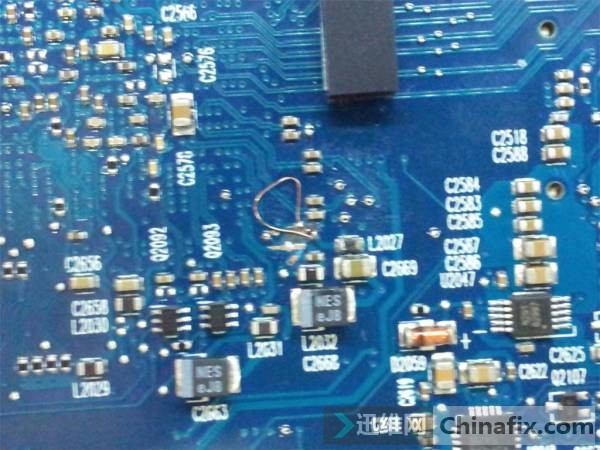

如图:

通货板维修过程

通货板维修过程

拿来洗板水清洗,真有断线 很小很小的,也不知道是桥出来的还是进去的,因为现在I系列的板子电阻都没有标号即使有图纸没确定。 闲话不多说找来漆包线 烙铁 直接飞。飞好了直接上电,电流上去下来之后初始化显卡,感觉差不多了,应该可以,直接外界发现不显示。哈哈这个咱不怕,咱有神器示波器(在实地不是白学的哈哈抓波大法刚刚地)先测下内存SMBUS 2个脚波形,完美!在直接找接屏脚EDID,一组波形完美出来了OK(波形没拍明天补上) ,阿林老师说过EDID出一组证明显卡已经没问题了。。。哈哈HP 的好多机器都这样直接接外屏不显示。。

写到这里其实没什么技术含量,只是希望大家有的时候细心点,有的时候问题不大。。 还有就是,希望大家看帖的给加几分 2分也不觉得少,又不扣你的分还能学点经验 ,留个好习惯。。也希望大家给点动力虽说问题不大,可是整理发帖也累呀 。。。如果给力明天继续写今天的维修过程 谢谢大家支持哈。。。
