对屏维修的一些经验

 这些天修到很多都是屏板上电路问题,群里好多人问我屏上的各个电压是什么,说下对屏的一些个人认识!高手勿拍!
先说下屏上各个电压!
AVDD(有些屏上标VDA):这个电压主要用来产生伽马基准电压的,一般为10V左右,不同的屏需要的电压不同
VGH:(有些叫VON)通俗点说,液晶屏属于逐行扫描,逐行的开关液晶点来显示图像,这个电压就是来控制开启的,叫做栅极驱动电路控制开关导通电压,一般在20V左右
VGL(VOFF):这个是关断电压,-6V左右

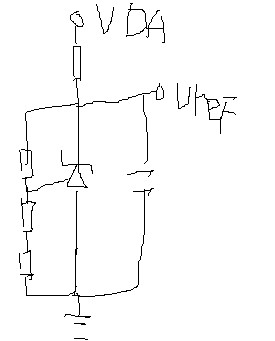

VREF:伽马校正电压的基准输入电压,产生方式一般为431如图(画得好恶心,别喷)!



VDA

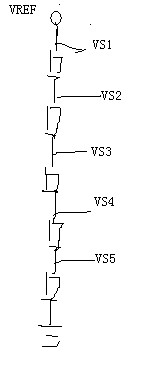

伽马校正电压:这个具体怎么说不太清楚,维修中故障率很高,用来校正灰度的,花屏,颜色泛白,白屏,都跟这个有关系,是一个分级的一系列的电压,电压由VREF通过电阻分压,有N个电阻,常见的有14级电压,像这样,



VREF
这样分压出来的电压是小电流的,要经过缓冲以及电流放大,送到电路里才不会因为压降而不稳定,一般使用的缓冲放大IC像DELL液晶显示器常用的AS15,跟HX8915可以互代。VOCM电压也是需要经过缓冲放电的,
VCOM:公共点电压,就是各个像素点液晶公共的供电,由VREF分压而来的,一般为VREF的一半,屏板上测到的VCOM电压是由缓冲IC输出具有一定负载能力的,
伽马电路常见的故障:VS1-VSn 全部为0V或等同于VREF,表现为白屏,多为分压电阻开路或431损坏
VS1-VSn 有一组或几组不正常,故障现像为鬼影,泛白,查VS1-VSn 电压应该一级一级递减
VCOM无输出或输出电压不正常,一般为IC损坏,表现为泛白,亮度高,鬼影。AS15-F的IC损坏为手摸IC周围发烫,这个是通病!
