迅维学员分享——技嘉A55M-S2V主板开机没反应维修

本文为迅维远程学员和谐电脑科技原创，迅维论坛ID：194594

原文链接：https://www.chinafix.com/thread-1234196-1-1.html

【主板版号】技嘉A55M-S2V主板

【故障现象】开机没反应

　　客户描述，开始是偶尔不开机，后来就开机没反应了，变成直接不开机。

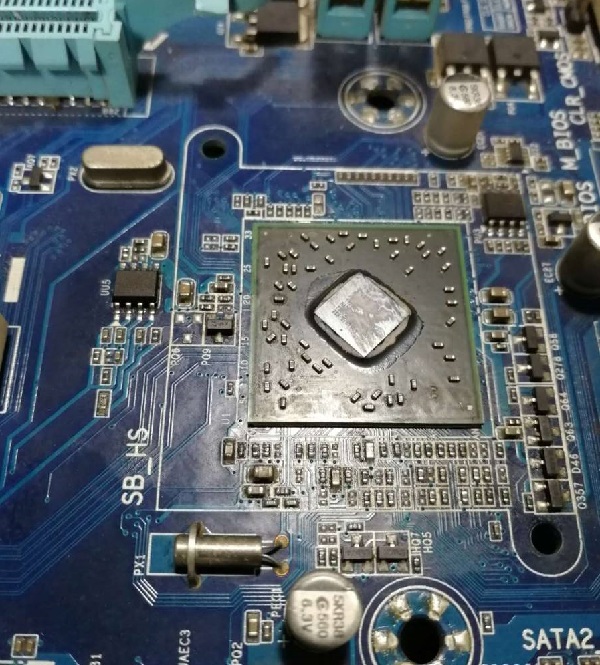

迅维学员分享——技嘉A55M-S2V主板开机没反应维修图1

【维修过程】

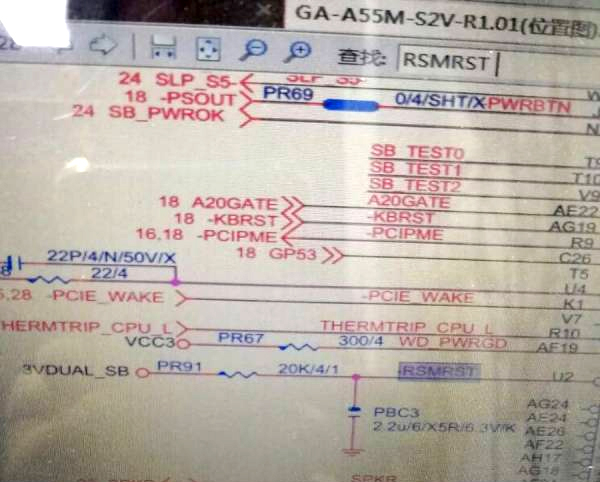

　　测试开机跳线电压5V，触发IO有跳变，又测试102脚的SLP S3没有电压，貌似这个电压是桥发出来的。测试电池跳线帽有电压，晶振也有电压，心想难道是桥待机供电后的电源好信号问题。想到INTEL的要看RSMRST的电压，一测试1.3V，明显不正常。测试3DUAL_SB电压正常3.3V，经过电阻就只有1.3V，以为电容短路，拆了还是一样。

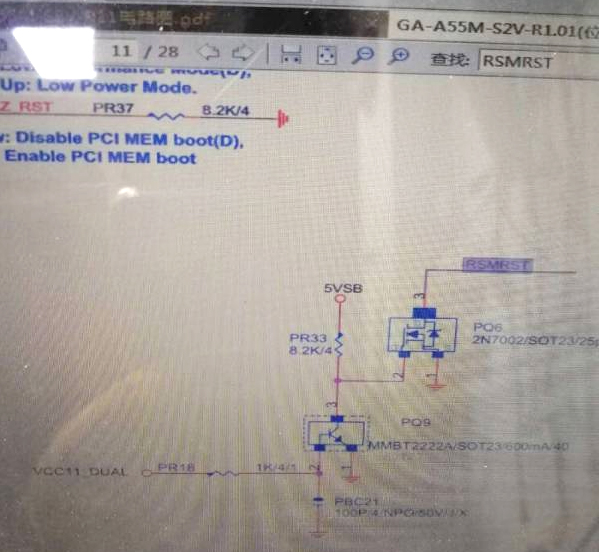

　　打开鑫智造查看电路图，此线路上还有个3极管可以控制，测试PQ6的2脚电压也是低电压，应该是正常的。先取下PQ6，再测RSMRST电压正常了变成3.3V。

迅维学员分享——技嘉A55M-S2V主板开机没反应维修图2

　　这里还有一组三极管可以控制RSMRST。

迅维学员分享——技嘉A55M-S2V主板开机没反应维修图3

迅维学员分享——技嘉A55M-S2V主板开机没反应维修图４

　　处理完成后，上电触发，正常跑码了。维修到此结束。

迅维学员分享——技嘉A55M-S2V主板开机没反应维修图５
