迅维学员分享修复华硕X555LD笔记本进液不上电一例

  本文为迅维学员dou309原创,迅维论坛ID:724580

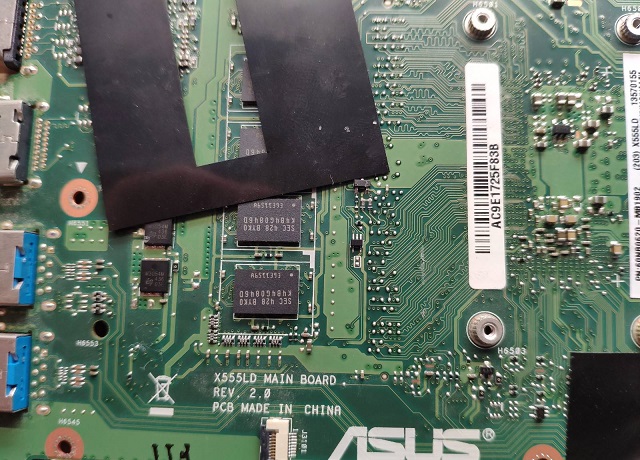

  机器型号:华硕X555LD

  故障现象:笔记本进液不上电

  维修过程:

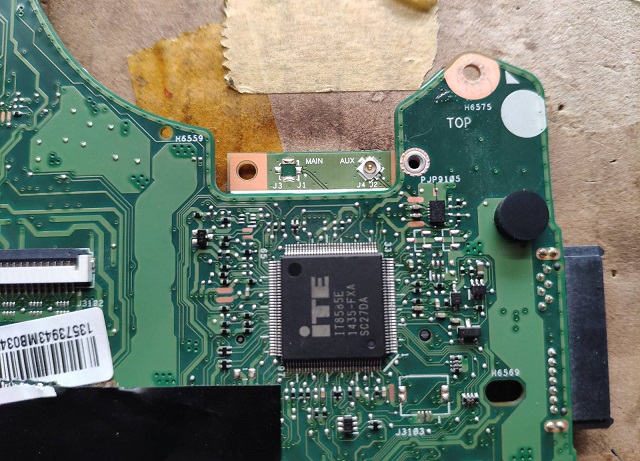

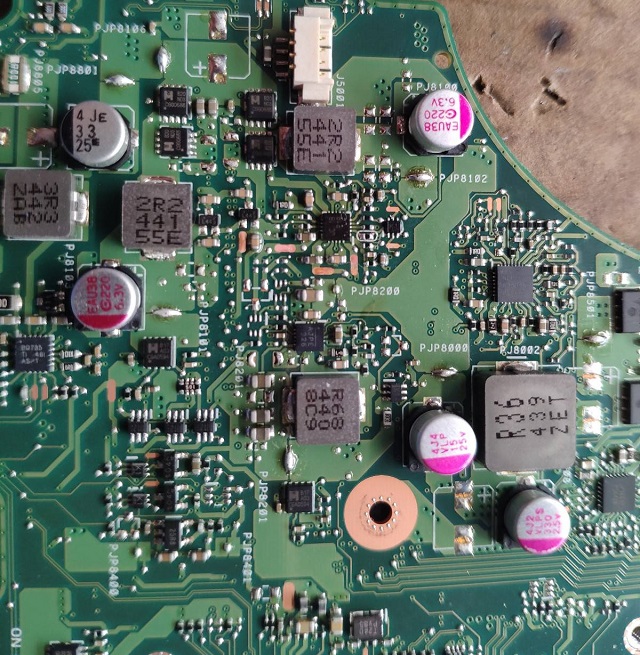

  目测板子已经被人处理过了很干净,找不到进液的痕迹,一般死扣进液的地方就会大力出奇迹,如今被人给清洗的连渣都看不到一个,只好按照普通流程来。打值没问题,插上电过保护隔离,PWM3V输出偏低,5V没有输出,看了下供电OK,开启有,3V5V线性和电感都打值正常,先干个芯片再说,换完之后3V5V线性和PWM输出正常了。


  以为就这么了事了,哪知道还是不上电,华硕的一般没装电池用可调修机时都是自动触发的,那就查信号吧!RTC和SRTC查完再查3VSUS时发现了敌情,3VSUS才1.5V,3VSUS由APL3533芯片把3VA_DSW转换而来,这芯片工作简单,有输入有开启就有输出。输入+3VA_DSW正常,开启P_+3VSUS_ON2_10正常,输出不正常,把芯片干了再说,万一干完好了呢!换完之后然而发现并无什么卵用,还是一样只有1V。

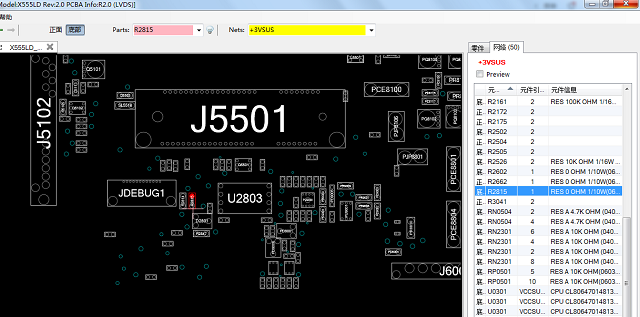

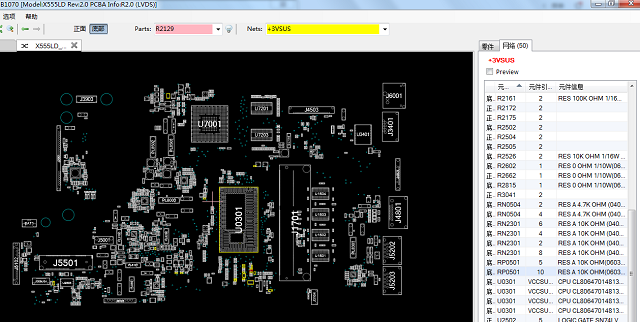

  那就没办法了,只有看看3VSUS都去了哪些地方了,看图纸也不多,才50多处, 看来得排除下可能性了。

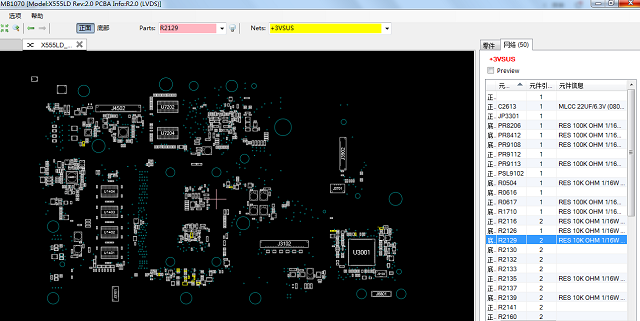

  一个节点是到网卡的,断开节点还是一样,排除掉一路,一大堆10K,100电阻,又排除掉一堆,剩下的是到一体U的,先假设U是好的(因为这U要是电压闹事,绝对是短路0V,我都没见过会拉低的),只剩下3处0欧电阻最可疑了。

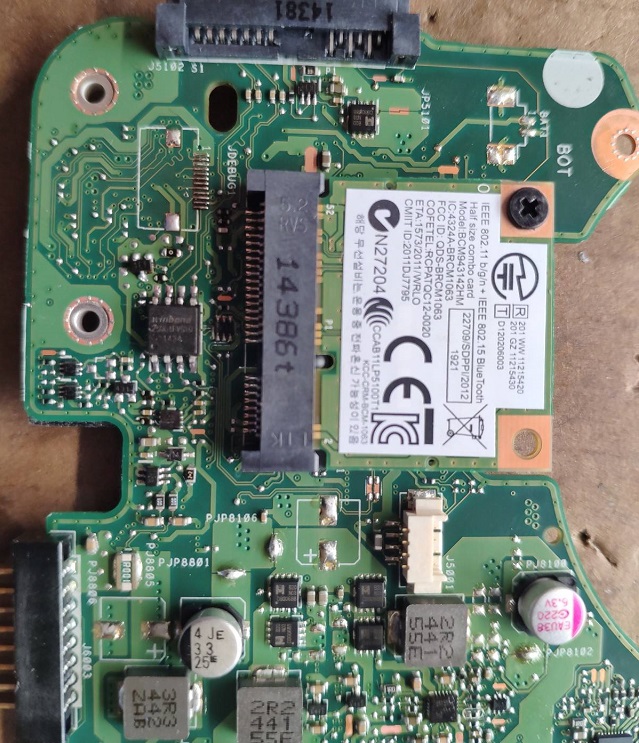

  上面两个0欧电阻又进桥了,那就只剩下一个连到BIOS的,风枪伺候,先断开电阻看看,随着热风枪不断轻抚着0欧的电阻,我忽然闻到了一股香气迎面扑鼻而来,原来是这地方进咖啡了,再一看这周围一块芯片边角都是有点黑黑的,跟用久了氧化层差不多,又被人处理了,当时以为是进液,光找发白的地方了。断开后+3VSUS正常了。

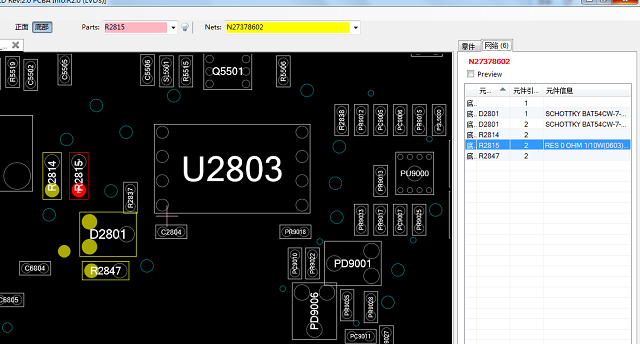

  0欧电阻后面接的是二极管给BIOS8脚供电,还有一个电容,干掉电容,连回O欧电阻,自信满满的接电坐等开机,然而又被打脸了,还是不上电,再测量,+3VSUS只是从1V变成2V了,没办法了,此时只有BIOS和二极管可干了。

  先易后难,换个二极管再次上电终于亮机器了,亮机后关机测试,待机状态时+3VSUS是没有的,而我修机的时候插电+3VSUS只有1V,是因为机子没电池,已经自动上电了,只是电压不正常1V,卡在这里了。



  另外,今天碰到两块板子x556UV3.1的板子,都是开机后显卡不认,没有显卡供电,不短路,显卡芯片的供电,开启等都正常就是无输出,换芯片也一样,后来摘了显卡一看,显卡大面积掉点,一个掉点太多的,放弃了,另外一块掉点都是空点的由于晶体也坏了个边,重新换了个显卡上去,供电就出来了,进系统也识别到了,测试正常。

  以前认为显卡没供电的,只要不短路,跟显卡本身没多大关系,主要查芯片周边条件,没想到没显卡供电跟显卡芯片本身也有关,请大家也根据自己的维修经验来谈谈,这个结论正确吗?
