前几日将实地修亮的第一片板发了一个贴子，当时因为电路部分太简单没有写出来，应同学要求将电路分析部分重新补贴.
板号：LA-3401P

板到手先打一遍全板大电感对地阻值没有发现异常，公共端对地阻值400以上。先拆掉隔离电感PL9(CPU上管隔离电感) PL14（1.05V上管隔离电感） PL13(1.5V 1.8V上管隔离点) PJ10（待机3V 5V上管隔离点）。

上电测量公共点电压19V正常。用锡连接PJ10，通电测+5VALWP, +3VALWP正常 。依次装回PL13 PL14，待机上电均正常。心中那个喜呀（此处隐去100字）。补回PL9后，心情陡转急下，插电公共端电压只有14.5V左右。再插故障一样，实测：ACON MAINPWON均为低电平。测到这里估计实地的学员都明白：点火回路出问题。可是我在接板前就已经测过一遍了公共端对地400以上呀，没办法有问题只能慢慢检查。拆掉PL9后，公共端电压马上恢复正常，故障锁定在CPU供电这一路。

以下分析只是我的个人理解，如果不对，欢迎指出：点火回路利用的是小控大。插电瞬间先过来一个小电流的B+，B+后面所连所有负载做为一个大的接地电阻，与前面的N3来分压比较，如果后极负载出现短路时，RB+对地电阻值会降低。B+分压值变小，当低于一个设定值时PU1 LM393会比较输出一个低电平拉低ACON ，MAINPWON。ACON再去保隔电路去切断大电流的公共端,MAINON去关闭待机3V 5V供电。从而起到保护后极的目的。

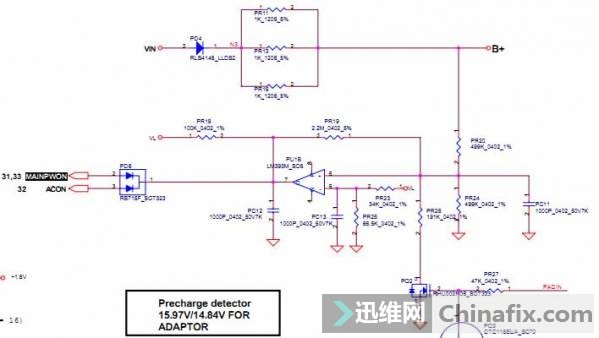

点火控制图：

因为通电瞬间电压就被拉低，所以故障锁定在芯片，上管，公共端大电容。全部拆掉，用表测上管没有问题。依次回装芯片，上管，电容。发现装上电容故障立现，25V固态电容PC99损坏,更换后故障排除。

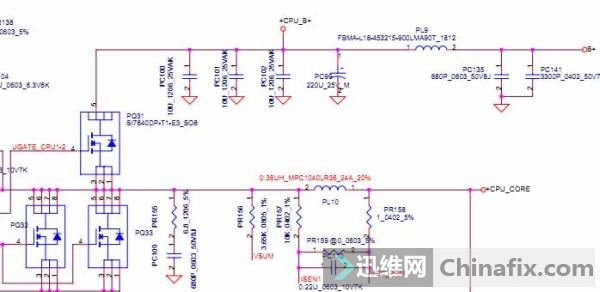

CPU大电容图：

至此所有供电均已正常，上假负载实测VCORE VCCA REF VCCP均正常，开始上U测跑码。上U后跑码并没有正常发出ADS#.测量发现REF只有0.2V电压，更换一U后H_ADS#正常发出：

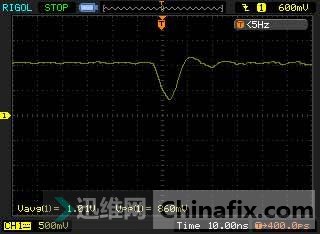

LPC_FRAME#正常时的波形：

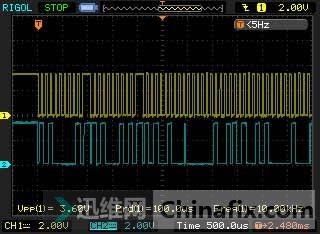

内存SM总线没有读到SPD时的波形：

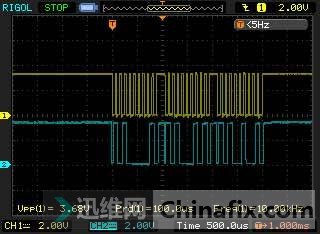

内存SM总线读到SPD时的波形：

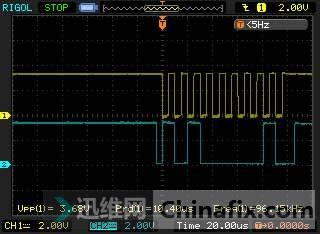

屏接口EDID没有读到码片时波形：

至此维修结束.
注：此机拆所有隔离点依上电顺序一步步维修只是为了我在维修中练习所学知识。在实际维修中并无意义。
