新手实地学习一个月后维修公共点和MAX8734

本文由迅维培训实地学员原创,论坛ID:山东芯动笔记本
原文链接:
http://www.chinafix.com/thread-636701-1-1.html


1:测PL5 和PL6,PL5对地短路。断开公共点到max8734的电感PL4后,测PL5还短,测公共点对地阻值不短路,排除公共点短路。

测PL5 和PL6,PL5对地短路

测PL5 和PL6,PL5对地短路

2:查+5VALWP产生后经过的截点部分,将截点断开,测PL5依然短路。
查+5VALWP

测PL5正常
那就围绕MAX8734这部分维修。根据课上讲的查怀疑对象,IC、上下管、电容PC41,
怀疑上下管坏,先拆了上下管(PQ15和PQ35)后测试PL5短路,管子先放一边,芯片比较难弄,就先拆电容,拆下电容后测试试电容坏了,然后拆了一个和PC41同型号的电容装上,测PL5不短路。装上PQ15和PQ35后测PL5又继续短路。拆了PQ15和PQ35 后不短,是PQ35(PQ35是下管)管子坏了,从料板拆了一个N沟道的管子换上,测PL5正常。

测PL5正常

3:短路排除后上电测公共点没电压,根据图纸查公共点产生的条件VIN过PQ1要经过PR4和PRPQ8要导通分压,测PQ8的G极电压为零,PQ8没有导通,使PQ8导通的是PACIN。
短路排除后上电测公共点没电压

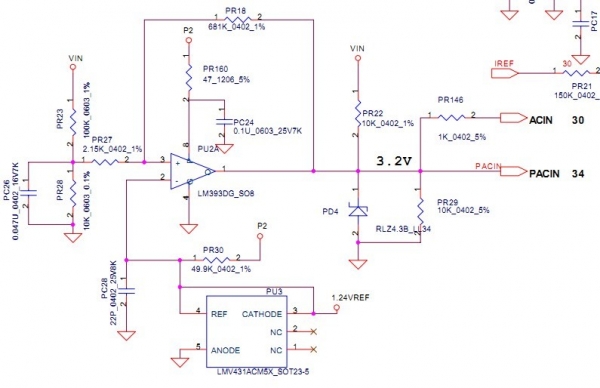

而PACIN是经过PU2A比较器,测pu2a的三脚有高电平1.78V,二脚1.24V都正常,测1脚只有0.64不对,测一脚的时候看到PD4是反着装的,先把PD4反过来,再测一脚输出3.2V输出正常,返回测PQ8的G极有高电平。测公共点有电压输出,是PD4装反了造成的。
测公共点有电压输出

重新把断开的PL4连起来。测PL5没电压,查MAX8734工作条件。按照MAX8734的速修方法查;对照图纸把MAX8734周边缺少的零件补全。测V+供电正常、shdn#开启正常、REF1.99V正常、 LDO5/LDO3都有输出5V/3V正常,测VCC脚不正常,发现PR40没装,连接后正常,后为了防止产生后遗症,找了一模一样的电阻安装,ON5有5V开启。
ON5有5V开启

用示波器抓电感PL5后端波形时而正常时而不正常,以为换的电容PC41有问题,立马找了另外一个换上,还是同样故障。拆上管测G极波形一切正常,以为上管有问题,找了一个上管换上5V波形还是不稳定,用风枪加热上下管就能正常稳定、温度降下来就不正常。

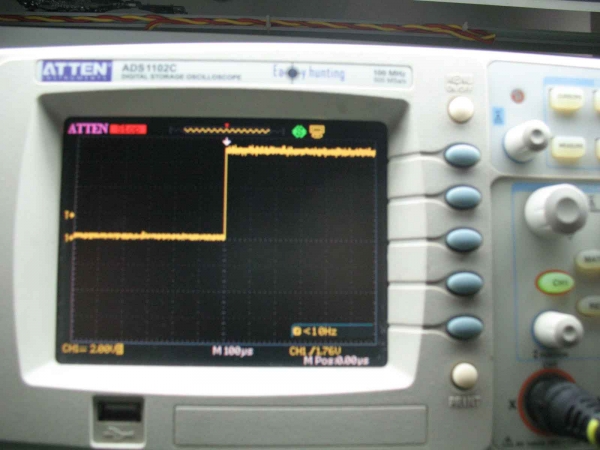

今天早晨上课后上来就用风枪加热管子,接着用示波器抓3V,3V居然冲到了7V多,吓了一跳。
示波器抓3V

再抓又正常了。(上图是不正常的)
改换的也换过了,现在也只能怀疑芯片工作不正常了,换个芯片试试吧,问刘老师要了一个新的MAX8734,换上用示波器抓波正常,再抓正常,抓了几遍都正常。最后确定是芯片问题引起的。。。
抓到的正常波
抓到的正常波
至此MAX8734部分维修完毕。
