迅维实地学员分享：华硕H81M-K主板插上ATX电源风扇转维修
【主板型号】华硕H81-K主板
【主板版号】H81-K 1.01
【故障现象】插上ATX电源风扇转
【维修过程】
修一块问题超多的华硕H81-K故障主板，插上ATX电源，风扇转（当时以为是绿线拉低）打阻值无穷大。测插风扇的座子，三脚是12V 是5V（之前修过杂牌版，是个通病二极管击穿导致的），找相连的元器件，发现确实有，两处：PR611、PQ600。
把PR611拆除（当时是在线量，没有达到8.2k）发现不行，再把PQ600拆除了，发现不转了。当时打阻值发现是正常的（为了死心才换了一个）不行。当量到S级时找到了问题，从S级开始找的，找到了PR610和相连的PQ604。当我量PR610发现不对了，点位是3V可我量没有电。我就量和它相连的元器件是有3V的PR600、PR607（终于找到了）还有一个就是IO，当 量到那个两个电阻时，猜想是断线了，如果是IO拉低那两个电阻不可能是有电的。

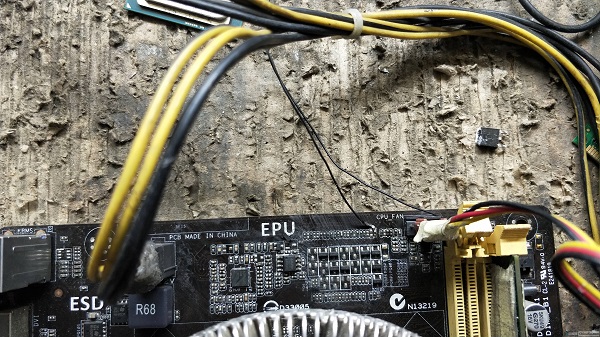

飞了一根上去（PR610）再次插上ATX电源OK了。不触发，是因为绿线也断线了，飞好后。触发CPU供电没有，它的开启是PQ806和PQ801控制的，当时是用表量PQ806时，一碰就掉，碰了两下，CPU供电有了，当时以为好了准备丢一边，发现掉电。
拆掉PQ801从新找个管子安到PQ806位置上。此板修复完成。
【主板版号】H81-K 1.01
【故障现象】插上ATX电源风扇转
【维修过程】
修一块问题超多的华硕H81-K故障主板，插上ATX电源，风扇转（当时以为是绿线拉低）打阻值无穷大。测插风扇的座子，三脚是12V 是5V（之前修过杂牌版，是个通病二极管击穿导致的），找相连的元器件，发现确实有，两处：PR611、PQ600。
把PR611拆除（当时是在线量，没有达到8.2k）发现不行，再把PQ600拆除了，发现不转了。当时打阻值发现是正常的（为了死心才换了一个）不行。当量到S级时找到了问题，从S级开始找的，找到了PR610和相连的PQ604。当我量PR610发现不对了，点位是3V可我量没有电。我就量和它相连的元器件是有3V的PR600、PR607（终于找到了）还有一个就是IO，当 量到那个两个电阻时，猜想是断线了，如果是IO拉低那两个电阻不可能是有电的。

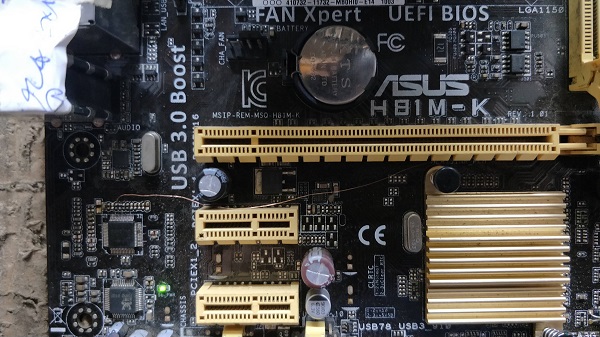

飞了一根上去（PR610）再次插上ATX电源OK了。不触发，是因为绿线也断线了，飞好后。触发CPU供电没有，它的开启是PQ806和PQ801控制的，当时是用表量PQ806时，一碰就掉，碰了两下，CPU供电有了，当时以为好了准备丢一边，发现掉电。

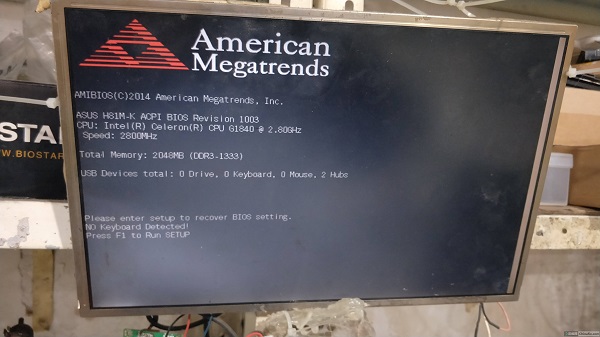

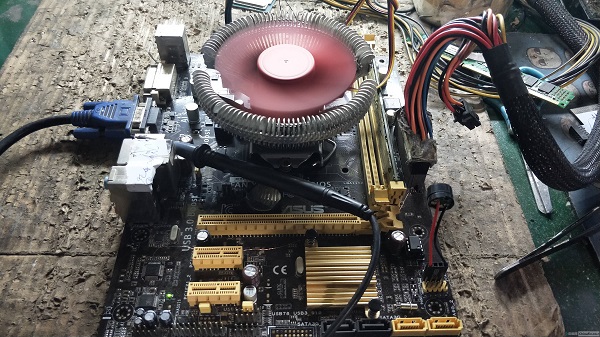

拆掉PQ801从新找个管子安到PQ806位置上。此板修复完成。
