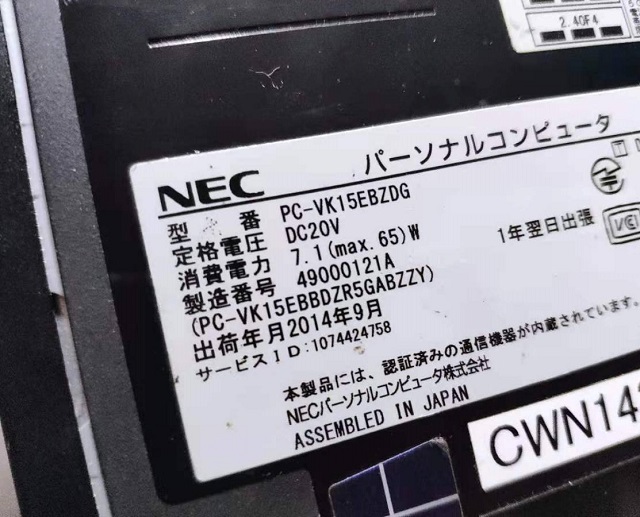

　　本文为迅维学员yjxlx原创，迅维论坛ID：1230260

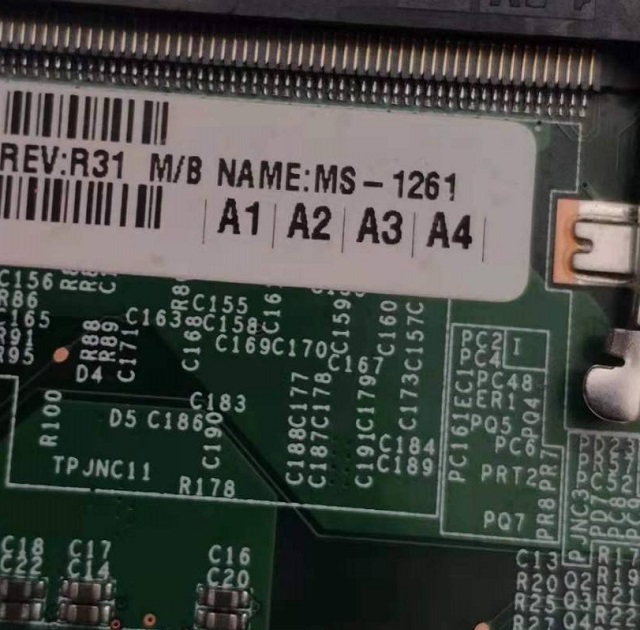

　　版号MS-1261

　　维修过程：只有软件有图纸，论坛一点资料都没有，不过有图纸就好办。

日本NEC笔记本插电无待机维修图2

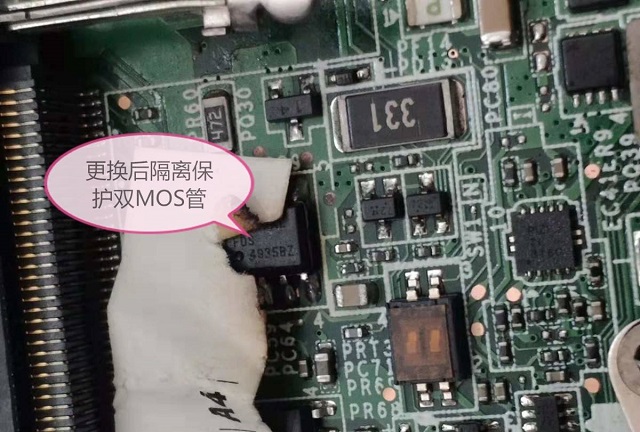

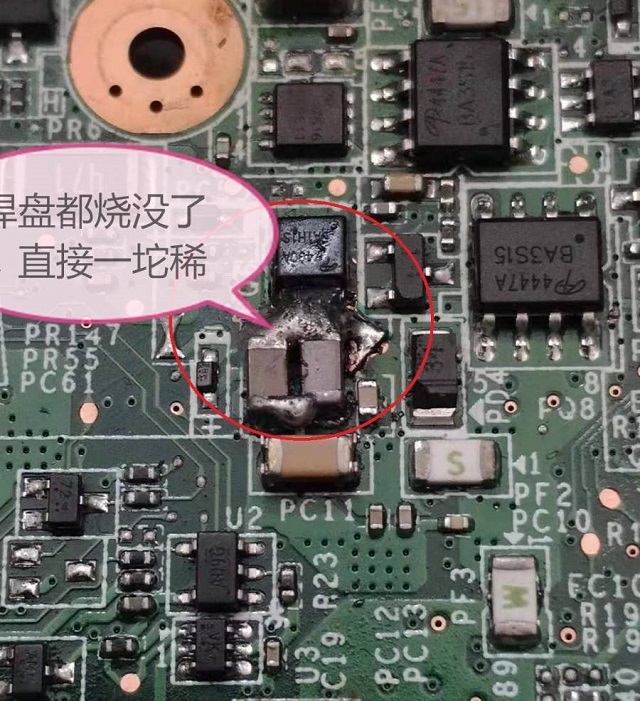

　　这台笔记本来的时候插电无待机，拆出主板发现隔离保护的一个双MOS管烧了，充电芯片的上管和3个电容都烧了，因为问题比较明显，测阻值也没有短路的地方，所以没有拍维修之前的照片，这是维修之后拍的图片。

日本NEC笔记本插电无待机维修图4

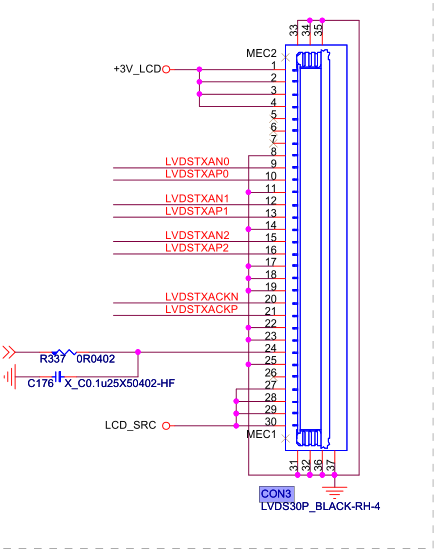

　　维修也没什么技术含量，更换烧毁的元件后上电电流跳变正常，感觉要亮机了，但是接屏幕不亮，仔细一看发现暗屏，测屏接口供电LCD_SRC为0V不正常。

　　追查来源发现PWR_SRC通过Q6导通后给屏供电，Q6受控于Q7，测Q7无短路，G2脚EC_BL-ON无电压，正常应该是3.3V。

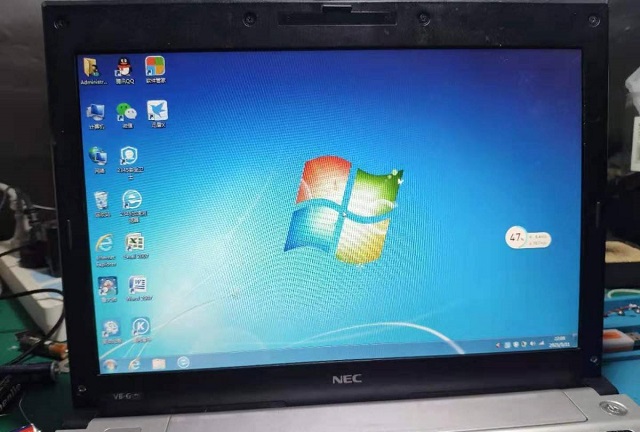

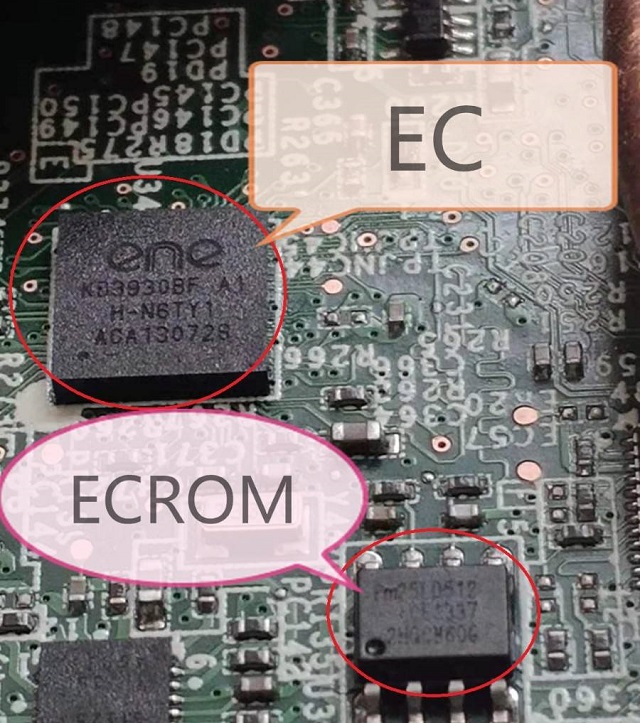

　　继续追查EC_BL-ON发现直接来源于EC的C1脚，EC型号KB3930BFA，脚位都在肚皮底下测不到，由于没有芯片更换，索性死马当活马医，先加焊一把试一下，加焊之后接屏屏幕点亮，测试几天都没问题，机器修复完成。

日本NEC笔记本插电无待机维修图8
