迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例


  本文为迅维远程网络教学学习班学员凌风山原创,迅维论坛ID:玉树凌风


  凌风山迅维远程网络教学学员迅维远程网络教学40期的学员,经过一段时间在迅维远程网络教学的学习,技术提升很快,以下是他发自迅维论坛很多案例中的其中一篇维修案例分享!

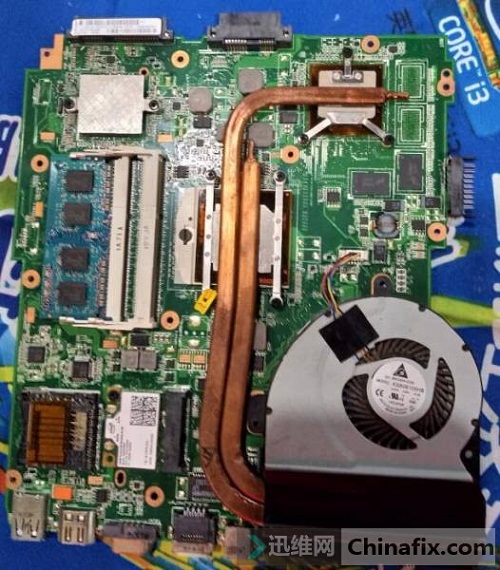

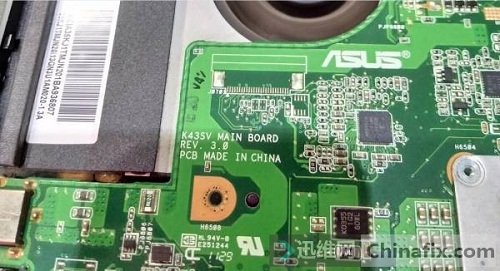

  接机K43SV不触发,待机0.036,见图:

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例


  按开关没有任何反应,待机3V和5V是正常的。

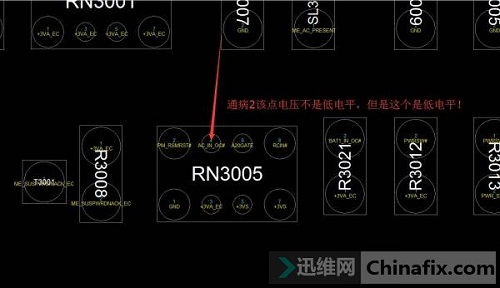

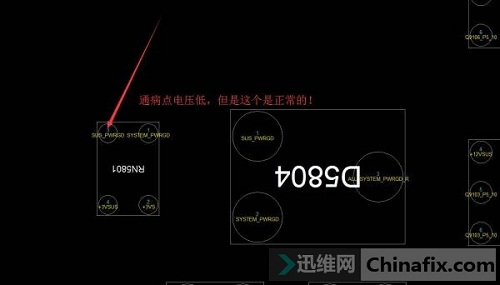

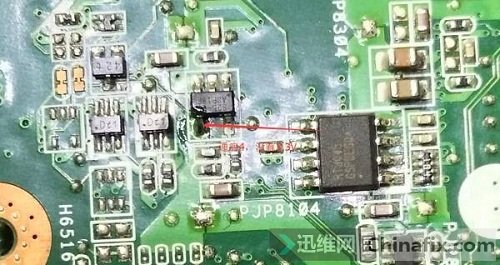

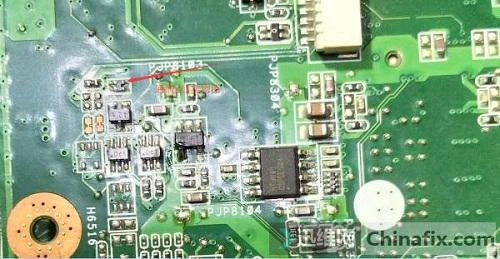

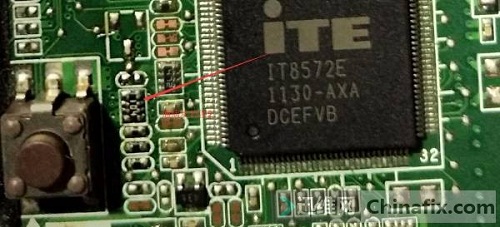

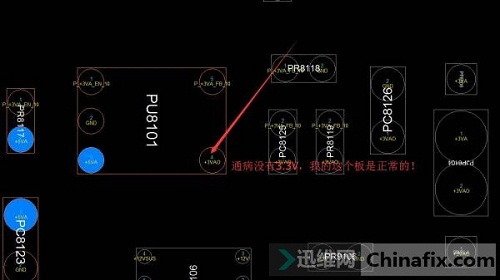

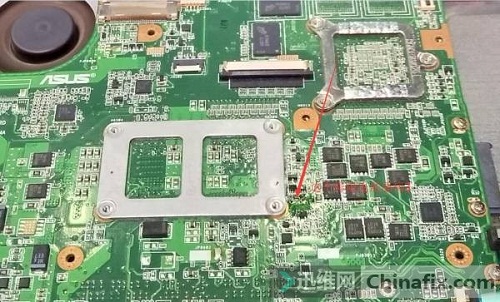

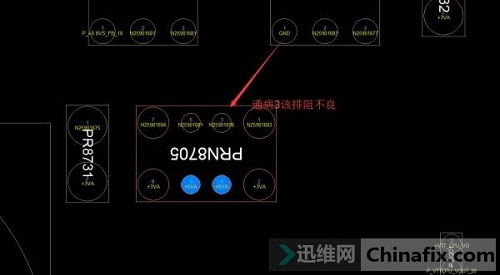

  习惯性的逛一逛论坛通病,盘点一下有这几个。如图:

迅维远程网络 教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络 教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络 教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络 教学学员凌风山分享华硕K43SV不触发维修案例

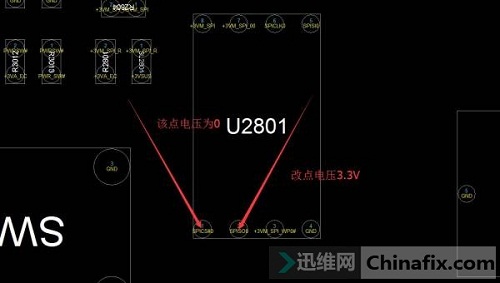

  我的板和他们的故障都是不一样的,搞了半天,换的排阻,还是一样的问题,看来还是要老实查电路,查EC的条件,供电和复位LID都是正常的,该读取BIOS了,一测BIOS的第一脚是0V,这下感觉不对了。如图:


  这样肯定是不对的,就没有这样的电压,查他的走向。如图:

迅维远程网络 教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

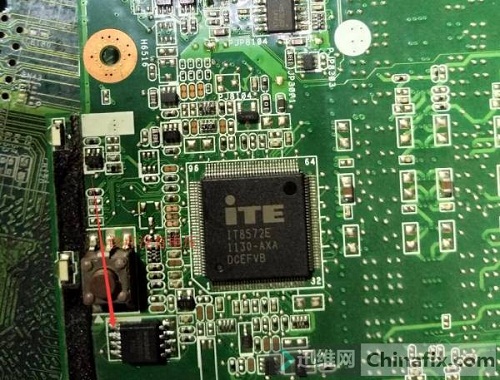

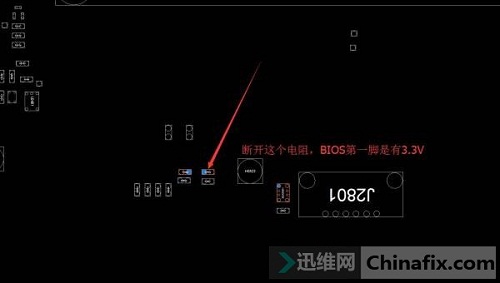

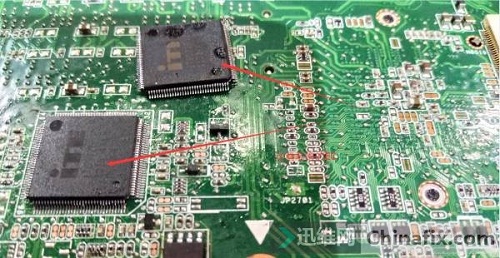

  断开了电阻,就有电压的,这个电阻是连到了EC的101脚的,立马判定EC换了,换掉了EC。

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

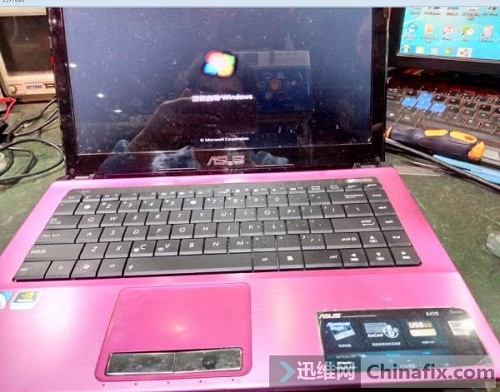

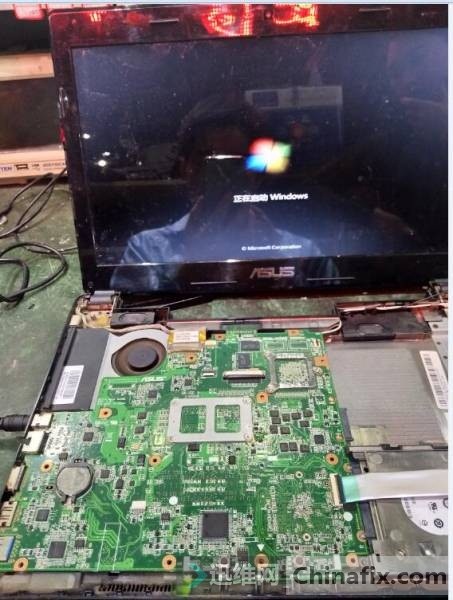

  换好了,信心十足,立马开机,还是一个样,测试BIOS的1脚还是0,心情一落千丈,思路有点乱了。难道是桥引起的问题吗,因为PM_RSMRST#信号是不正常的,有时候桥的条件不正常也会拉低这个信号的,查了一片桥的待机条件,没有发现什么问题,还是回到EC这边,拿起示波器测试一下第一脚就是没有波形,一测果然发现了问题,一插点的时候,一脚是有一点波形的,就是很短的时间就变成了低电平,难道是BIOS错误吗,脚位配置有问题,刷一个BIOS,立马见效果,亮机了。见图:

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例

迅维远程网络教学学员凌风山分享华硕K43SV不触发维修案例


  最后这个故障其实是很简单的,大师看了不要见笑,我只是觉得BIOS的第一脚没有电压是BIOS引起的,有点不可思议,就发出来给大家分享一下。
