小小白维修之艰难维修

本文由迅维培训实地学员原创，论坛ID：方坤

原文链接：http://www.chinafix.com/thread-775369-1-1.html

机型3270：宏基版号：DA0ZR1 按开关没有反应，昨天下午，老客户拿来一台宏基的机子，说不开机，让我师傅修，师傅让我拆机子，三下五除二的就把机子，迅速的拆完了，最后我师傅叫我把板子给他，他看了一下，测量几个地方，就把板子给我叫我修，拿到板子就先打各大电感，看有没有什么短路的地方，没有发现敌情，，我就接上电源，按开关没有反应，再按几下，还是没反应，什么情况，不触发，如果是不触发那就好修啊，上电测一下开关有没有电压，有电压3.3v跳变再测一下3V 5V 电感，也有3.3V
和5V 我再想为什么不触发呢，算了还是一步一步来吧

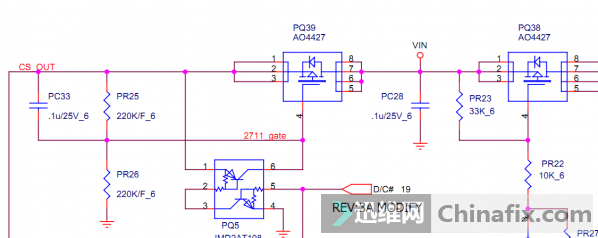

首先对照图纸测测公共点，测得阻值正常400多，那在测公共点的导通管PQ39也是8v 那就是说公共点没有问题了，

在测ACIN也有3.3V

打值3V 5V 电感也正常

那在测3V 5V 线性有没有，测得都正常
再测AVCC 有3.3v 测晶振有32.768K

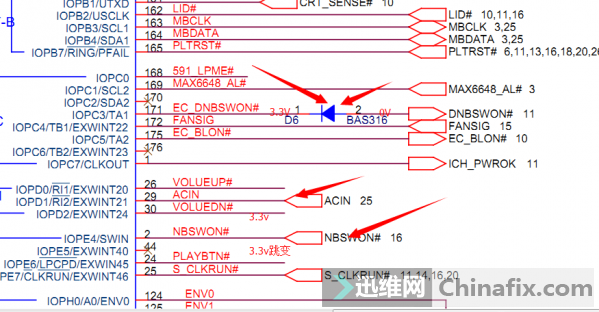

再测EC复位也有3.3V 那EC的条件都满足了 ,RSMRST#也有3.3V 那应该是有输出了吗再测开关到EC的脚位上的NBSWON 有3.3v跳变，测EC有没有输出到南桥的开关信号 DNBSWON#的二极管D6一边有3.3V 但是另一边没有3.3v

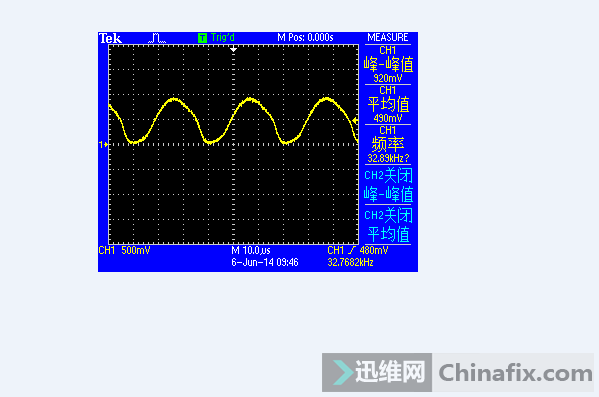

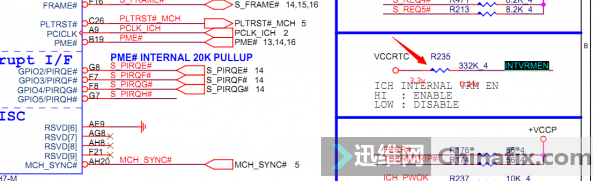

迅速觉得是不是南桥的条件没有满足啊，再去测南桥的条件直接用示波器打32.768上面也有波形，那RTC电路就不用查了，再测INTVRMEN测得一边又3.3v另一边只有0.24V

顿时觉得是不是南桥坏了就跟我师父说，师父说，那你就换个南桥试一下，
师父给块坏板子，加我把南桥拆了不桥换上去，经过漫长的时间，植球。
好不容易的把桥做上去了，满怀信心的上电试一下，呵呵，按开关立马有电流跳变，跳到0.几忘了过了几秒掉电，什么情况啊
难道桥没植好吗？？？

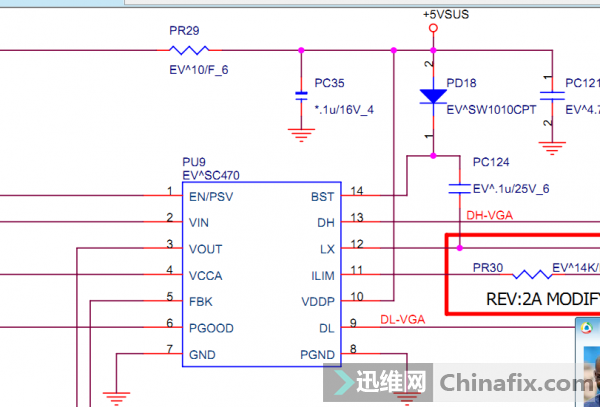

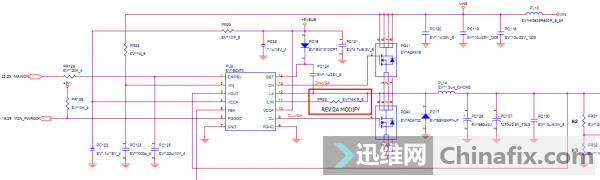

不可能啊，植桥的我还是蛮有信心的啊，而且，看到了珠子融了才关了BGA ，应该不可能，再查吧，测各大供电电感，发现 PL14没有电压，找到图纸，看一下图纸是什么电压没有出来啊，NVVDD显卡供电没有出来，还想到了广达的有个HWPG，是不是这个电压没有出来，造成掉电的啊，立马去测芯片的引脚

测一脚有点电压2.几V 应该是正常的吧，再测2脚供电，也有17v多啊，就稀里糊涂的换了芯片，把芯片换上后再测有没有输出，还是没有输出，
受不了啊，什么情况啊，
不会是换上的芯片是坏的吧，又找到了一个芯片换上，还是这个情况，顿时无语，难道是我焊的不行吗，我用放大镜看了没有什么连锡的啊，算了还是弄别的板子吧，板子放到了第二天，下午没有事，再把那个板子看一下，把图纸分析一遍，查一下芯片引脚，
