迅维料板曲折的维修之路

更新时间:2014-06-19 11:04:40

本文由迅维培训实地学员原创,论坛ID:张龙的朋友

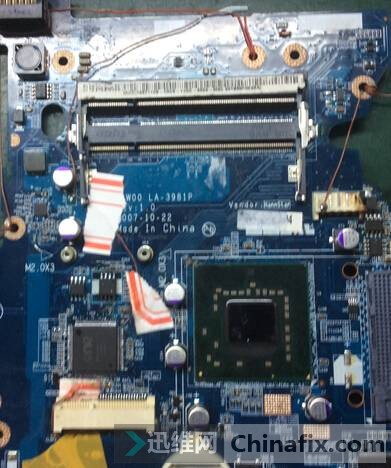

板号:LA-3981P
故障:不触发


今天早上来到老师讲课把之前修好的板给老师,老师又给我拿了一块主板。我拿过来一看和昨天一样的板。心想这下好了元件的位置也知道个差不多。拿过主板先目测一下这块比上块主板差远了会不会是料板啊!问老师说拿错了,老师说能修到什么样就修到什么样,没办法就这样吧!
废话少说进入正题:
目测主板EC引脚焊盘有脱落,其他还算过的去。(不过被焊过的地方就更多了)
然后打值各大电感没有发现敌情,那就通电吧!插上电源电流0.012恩一看挺好的肯定有3、5V待机了。呵呵表笔直接测量正常。

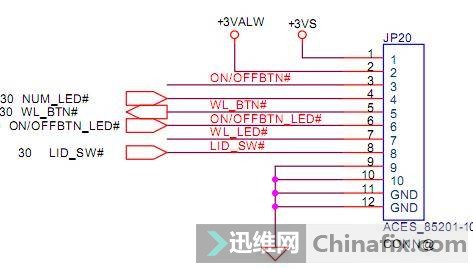

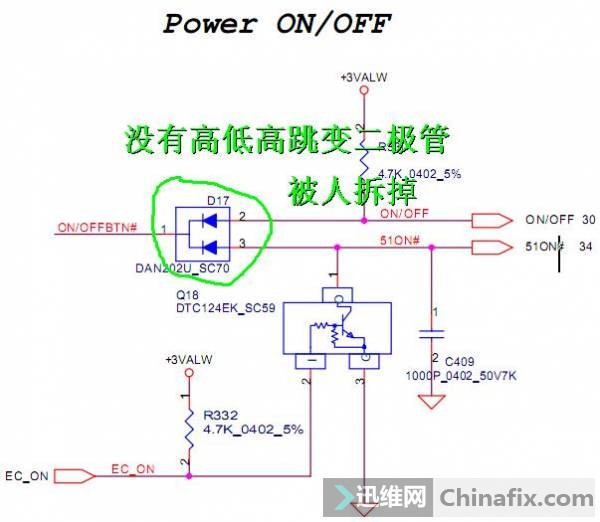

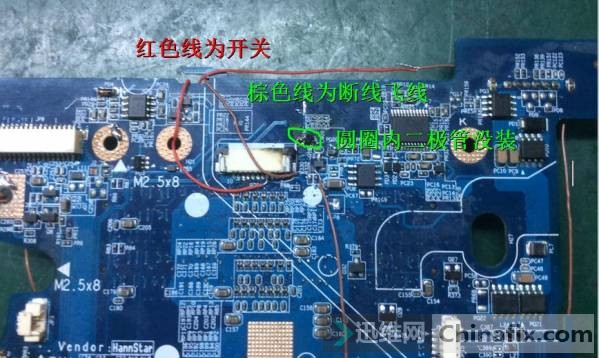

打开图纸找到开关脚位焊上一条线用来触发。用万用表测量EC 32脚没有高低高跳变,那就往前跑当跑到D17二极管被人无情的拆掉最主要的是D17的3个焊盘2个没有了。在料板上拆了一个装了上去还是不行用万用表跑线发现D17的二脚到EC开路找了根线飞到EC,EC的32脚焊盘掉了查图纸后到飞线到Q18的二脚,这回上电触发下还是不行啊!值得高兴的是这回有高低高的跳变了。

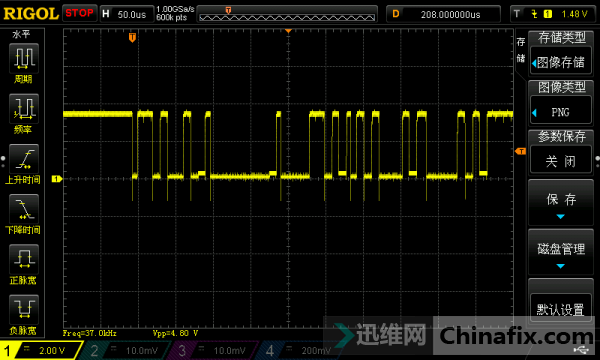

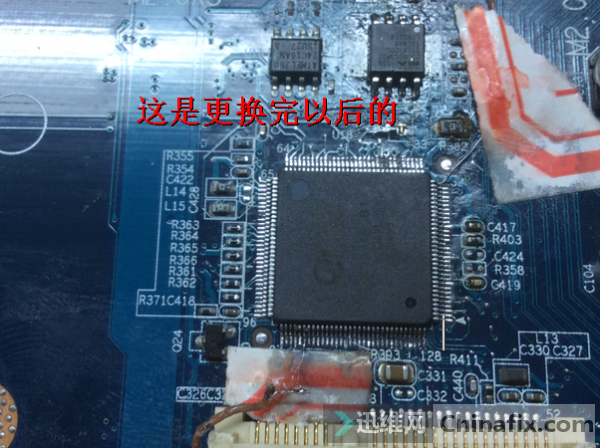

有跳变那就查EC的条件:EC待机、时钟、复位、适配器检测信号、LID开关。一切正常,老师说过有输入没输出干芯片。找老师拿了一个全新的EC装上去,这回触发一下电流上了一点点。我问老师这是怎么回事啊!老师说你抓下BIOS的波形。(照片)

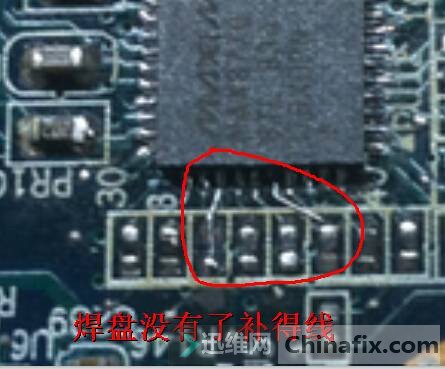

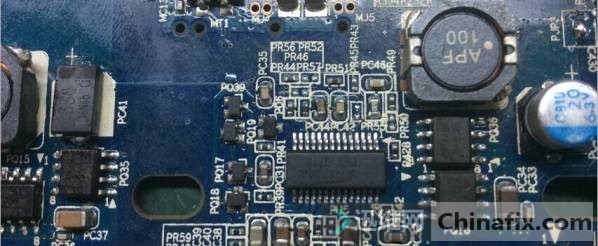

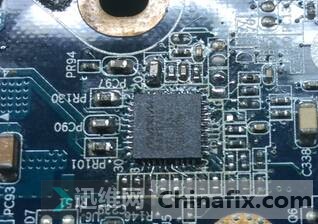

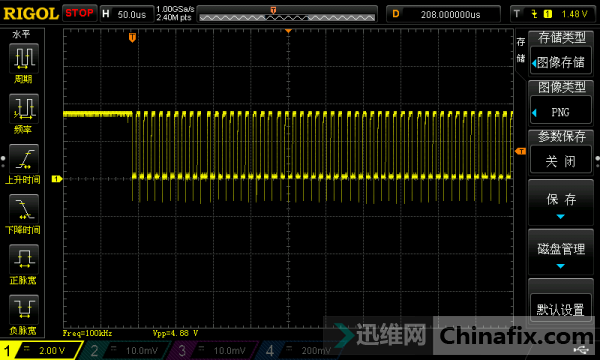

然后用示波器抓BIOS的时钟正常,数据只有一次说明BIOS坏了,那就刷个BIOS吧!找到昨天那块板拿出来把BIOS拆下来刷到今天那块主板上,然后上电电流上去了。可是马上就又掉电了什么情况啊!一定是那个电压没有出来所以才掉电那就测了一下吧!内存供电、桥供电、总线供电都正常过当测到CPU供电的时候没有啊!然后一看CPU的电源管理芯片的焊盘有两个没有了这怎么修啊(查下图纸是VID)!然后测了一下它的条件:供电、EN、基准电压都正常啊!那就换芯片找了个芯片装上,可是难点又来了掉了两个焊盘怎么补啊还是QFN的又没有引脚,费了九牛二虎之力终于补上了。

这时主板上电电流上0.9A了。

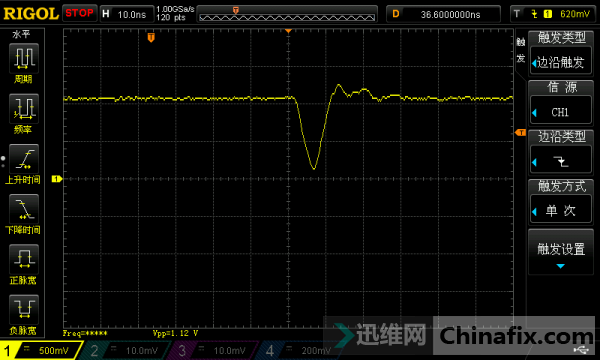

然后复位也没测因为看电流CPU应该有动作了,那就跳过直接到ADS#。
有了ADS#那就直接装内存条抓内存的SMBUS。这时老师说:同学们收拾东西准备下课了时间过得好快啊!下午回来继续吧!
内存的SMBUS时钟(装内存)
内存的SMBUS数据(装内存)
SMBUS有了之后那就看下EDID有没有。

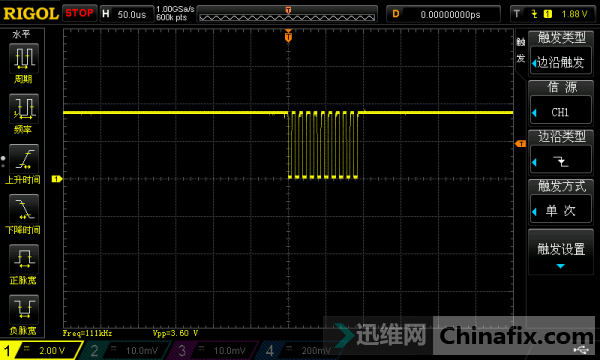

EDID时钟

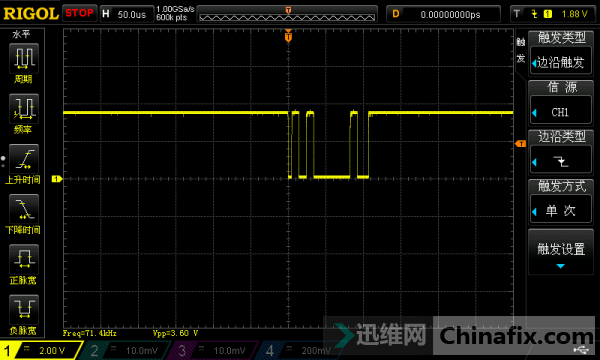

EDID数据
然后因为没有装显示屏所以只有一组波形。

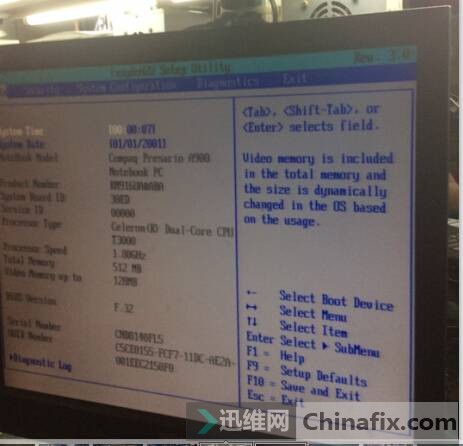

那就外接一个显示屏然后等了2秒钟屏幕就进BIOS了。
今天修板就到此为止。
