迅维实地学员分享:iPhone7手机屏幕不显示维修

  本文为迅维学员 HP刘志强 原创,迅维论坛ID:586342


【机器型号】iPhone7

【故障现象】手机屏幕不显示

【维修过程】

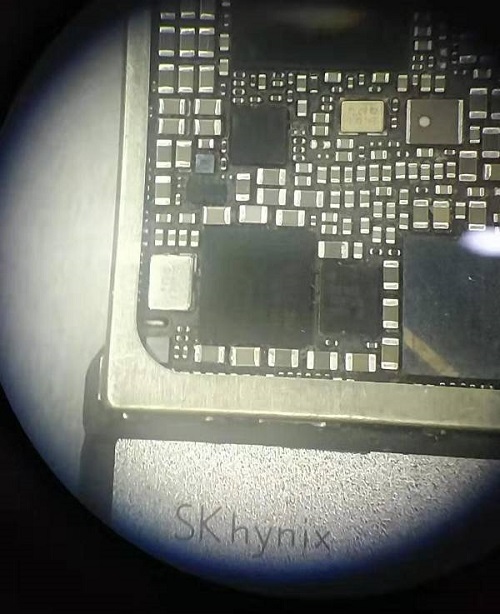

  iPhone7故障板,接电大短路,用熏松香法查到基带电源短路,补焊完4个接地脚并换好新BBPMU_RF,排除PP_VDD_MAIN短路后。




iPhone7手机屏幕不显示维修 图1


  上电触发后电流能从0-300mA以上跳变,但显示屏无反应仔细观察背光也没有亮。


iPhone7手机屏幕不显示维修 图2



  插数据线接电脑爱思,提示点击信任的操作证明,主板已经启动,按开机不显示思路修。



iPhone7手机屏幕不显示维修 图3



  裸板测显示座J4502 的(24.26.30.32,36,38脚)3组MIPI总线对地阻值500左右正常,显示屏供电开启信号29脚阻值500欧姆正常。


iPhone7手机屏幕不显示维修 图4



  裸板不装屏,接电触发后测显示座7脚显示屏供电1.8V正常。但测到33脚CPU发给显示屏的复位信号时无1.8V。


iPhone7手机屏幕不显示维修 图5



  断电测33脚对地阻值只有3.5欧姆,查图纸此脚对地只接一个电阻和电容后通过保险电感接到CPU U0700的BG2脚。


iPhone7手机屏幕不显示维修 图6



  排除电容C3917,电容正常后确定为CPU到显示屏的复位脚短路,跨过保险电感FL3915用维修电源1.8V直接给CPU加电测CPUBG2脚内部漏电电流355mA。想着按老师教的外借电压,从硬盘3V供电处。



iPhone7手机屏幕不显示维修 图7



  C1748串接一个1k电阻接到保险电感FL3915一脚(CPU 复位信号输出脚),开机测量硬盘供电3V一端正常,复位脚这端因为漏电电流到了355mA ,阻值只有3.5欧姆,拉不起来,以为维修告此结束,需要大干A10 CPU了 ,断开FL3915一端 (与短路的CPU复位脚一端,)从1.8V显示屏供电C3934处飞线外接1k电阻到显示座J4502的33脚强制给显示屏一个1.8V的电压。


iPhone7手机屏幕不显示维修 图8




iPhone7手机屏幕不显示维修 图9


  接屏触发后液晶屏亮了,因为没装指纹home键,卡在LOGO处,多等一会儿竟然进系统了,还是个10,2老系统 无ID的板子,维修到此结束。



iPhone7手机屏幕不显示维修 图10
