迅维实地学员分享：MacBook A1466笔记本掉电非通病故障维修

　　本文为迅维实地学员-龟仙人-原创，迅维论坛ID：950482

　　原文链接：https://www.chinafix.com/thread-1281802-1-1.html

　　机器型号：A1466

　　板号：820-00165

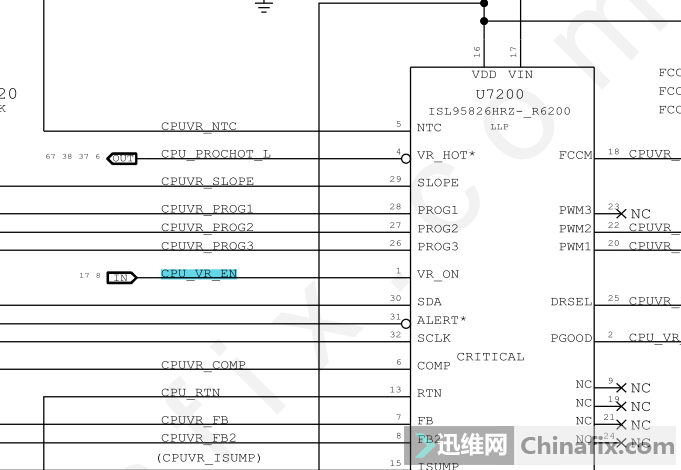

　　故障现象：掉电极快，电流跑到0.14掉0.4有时听到咚的一声啪的一下就灭了。测信号电压需要耐心，不亮的时候简单测了下测各大主供电都有，唯独测没有CPU供电，CPU供电开启信号EN低电平。

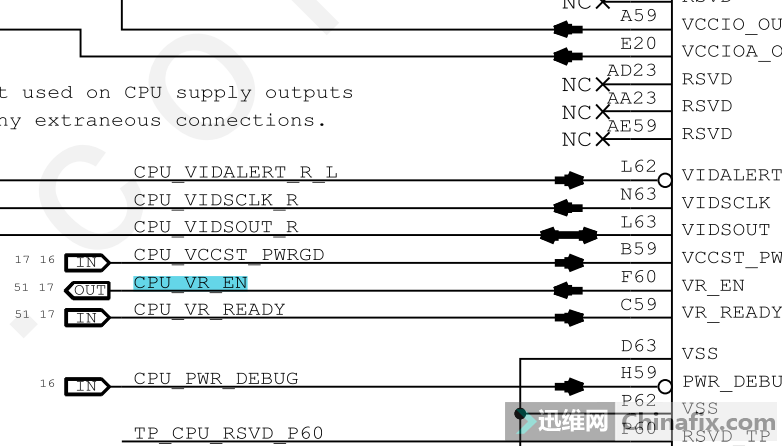

　　切入点—CPU要发出CPU_VR_EN必须先收到CPU_VCCST_PWRGD。

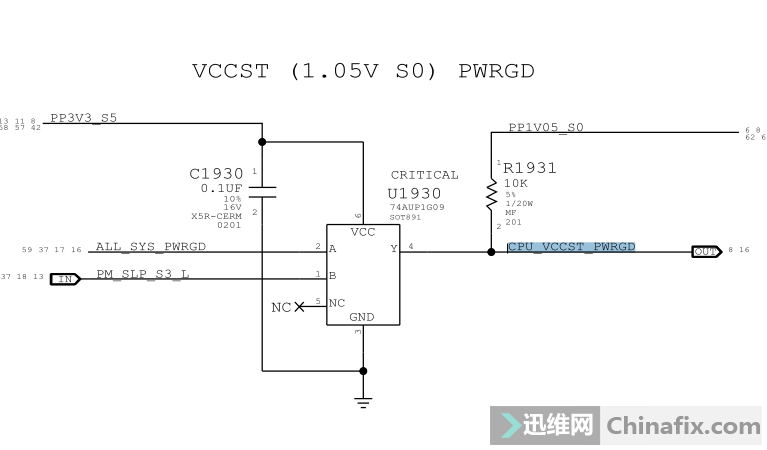

　　CPU_VCCST_PWRGD来源于U1930与门电路，1脚2脚要为高才能输出CPU_VCCST_PWRGD，测量2脚ALL_SYS_PWRGD低电平。

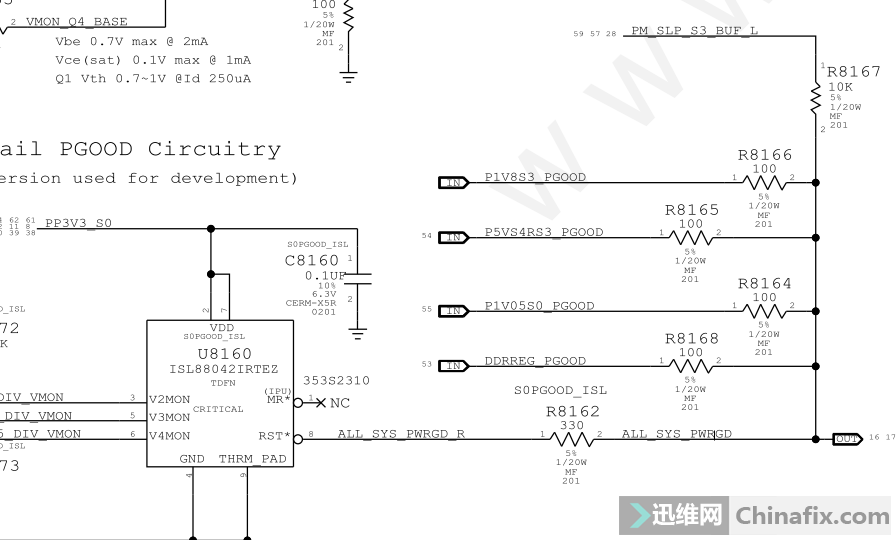

　　ALL_SYS_PWRGD来源于U8160同时受控于Q8150。

　　这里就能看出苹果的电路设计很精密，第一首先要PG正常1.8V、5V、1.05V；第二Q8150这里受控于控制5V，3V、1.5V任意电压不正常都会拉低ALL_SYS_PWRGD。Q8150内部逻辑：ALL_SYS_PWRGD要为高内部Q1就要截止，Q1G极控制受控于Q2，Q3、Q4必须都要导通所以前面分压都要大于0.7，这里就是电压检测设定最低阀值。

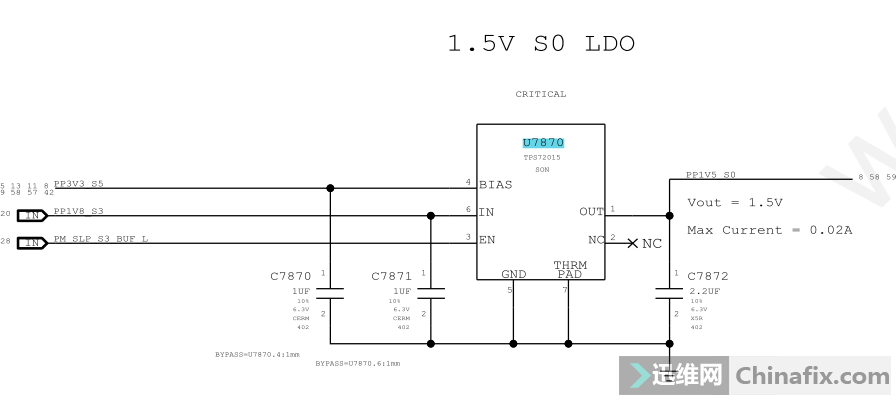

　　逻辑思路已经理清，从Q8150下手。前面大部分电压我基本都测量过所以直接测Q4G极，R8155 PP1V5_S0发现1.8v—2V左右跳变，这是1.5V的电压明显变高了，查找其来源U7870 TPS72015控制输出，测量芯片条件4脚正常，3脚开启有 6脚in 1.8V输入，实测也是2V左右，那是前级1.8V输出不稳造成的？我认为不是直接拆掉U7870正常，维修结束。
