学员不懂拒绝凭经验修复精英H61主板
本文由迅维培训实地学员原创,迅维论坛账号:不懂拒绝
原文链接:http://www.chinafix.com/thread-770236-1-1.html
主板型号:ECS H61H2-AM V1.1
![主板型号ECS H61H2-AM V1.1](/uploads/allimg/140624/1_140624093605_1.jpg)
故障现象:无复位
![故障现象无复位](/uploads/allimg/140624/1_140624093623_1.jpg)
故障分析:无复位先要查供电
1、量内存供电1.5V正常
1、量内存供电1.5V正常
![量内存供电1.5V正常](/uploads/allimg/140624/1_140624093645_1.jpg)
2、内存负载供电0.75V正常,这个电压可在内存槽240脚量到
![内存负载供电0.75V正常](/uploads/allimg/140624/1_140624093836_1.jpg)
3、1.05V桥供电正常
![1.05V桥供电正常](/uploads/allimg/140624/1_140624093857_1.jpg)
4、1.8V桥供电正常
![1.8V桥供电正常](/uploads/allimg/140624/1_140624093917_1.jpg)
5、V_SA电压0.9V正常
![V_SA电压0.9V正常](/uploads/allimg/140624/1_140624093932_1.jpg)
6、总线供电1.05V正常
![总线供电1.05V正常](/uploads/allimg/140624/1_140624093945_1.jpg)
7、量CPU供电为0V
![量CPU供电为0V](/uploads/allimg/140624/1_140624094012_1.jpg)
无CPU供是要查CPU供电芯片的供电、EN
此板CPU供电由ISL6364CRZ控制好几个ISL6612驱动MOS管产生,量得ISL6364的供电、EN都正常,
偶然间想起以前修过一个微星的主板内存槽的VDDSPD断线也会造成无CPU供电,马上量内存槽的236脚发现电压只有0.4V,再仔细一看内存槽旁边有烧伤的痕迹
此板CPU供电由ISL6364CRZ控制好几个ISL6612驱动MOS管产生,量得ISL6364的供电、EN都正常,
偶然间想起以前修过一个微星的主板内存槽的VDDSPD断线也会造成无CPU供电,马上量内存槽的236脚发现电压只有0.4V,再仔细一看内存槽旁边有烧伤的痕迹
![有烧伤的痕迹](/uploads/allimg/140624/1_140624094033_1.jpg)
找了根线从VCC3飞到了内存槽的236脚。
![从VCC3飞到了内存槽的236脚](/uploads/allimg/140624/1_140624094050_1.jpg)
再上电VDDSPD正常的3.3V,已经有复位了但怎么抓不到代码呢?
![上电VDDSPD正常的3.3V](/uploads/allimg/140624/1_140624094108_1.jpg)

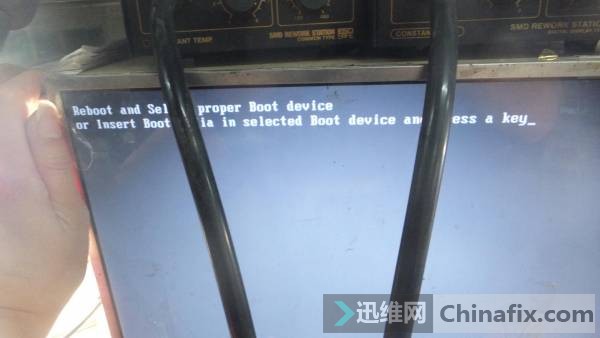

不管它,插上VGA线一试都亮机了
![插上VGA线一试都亮机了](/uploads/allimg/140624/1_140624094122_1.jpg)
结论:VDDSPD断线造成无CPU供电。
