迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修

  本文为迅维学员 永不放弃LYH 原创,迅维论坛ID:1113005



【主板版号】华擎ASROCK_H110M-HDS R1.01(I5-6400

【故障现象】无CPU供电,CPU修供电出来后又无复位。

【维修过程】

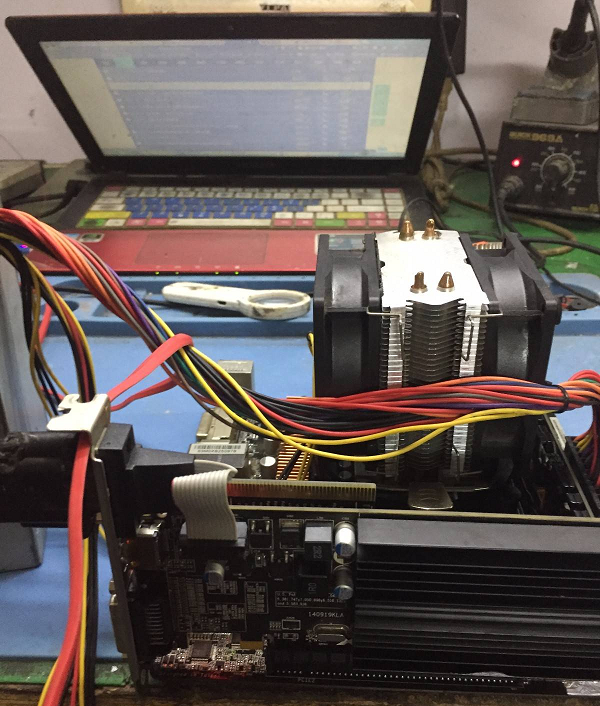

  客户送修一网上买的主机,开机没反应,迅速拆下主板。


迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修  图1



  上检修台,测的待机1.0v,内存1.2v 2.5v ,VCC_PCH电压1.05v ,VCCIO 1.05V,这几个电压都正常,只有CPU供电没有。打开鑫智造,查点位图,CPU供电芯片RT3606BC供电12v 5v电压,27脚VCORE_EN电压为0。


迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修  图2



  拆掉q7559后,CPU供电出来有0.8v,可是还是无复位,拆掉D23后SYS_PWROK 3.3v正常了。



迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修  图3




迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修  图4



  最后刷了个官网BIOS ,此板修复。亮机图:


迅维实地学员分享:华擎H110M HDS主板无CPU供电 无复位维修  图5
