迅维培训学员分享：联想IH61MA主板三短一长4声报警维修
本文为迅维培训学员 leonsun2011 原创，迅维论坛UID：399707
【故障现象】主板三短一长4声报警
【维修过程】
收到一台联想品牌机主板，插不插内存都三短一长报警。量各大供电都有，开始以为BIOS问题，到迅维网查找Bios，随便看了一下各个帖子，大都说这种三短一长报警刷了bios也没有好，先下了bios刷上，果然不行。

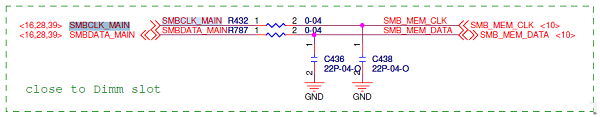

又到论坛找图，看到很多帖子里面说这个联想IH61MA三短一长报警都没修出来。打开图纸，由于各大供电都有，插不插内存都报警，所先量内存的各个信号电压力，测内存槽240脚sm_vtt 0.75v正常，238脚SMB_MEM_DATA 3.3v正常，118脚SMB_MEM_CLK 1.16v 不正常，236脚VDDSPD 3.3v正常。现在就查图找118脚相连各元件，如下图，SMB_MEM_CLK连接r432更名为SMBCLK_MAIN，通过r187上拉连接到+vcc3。

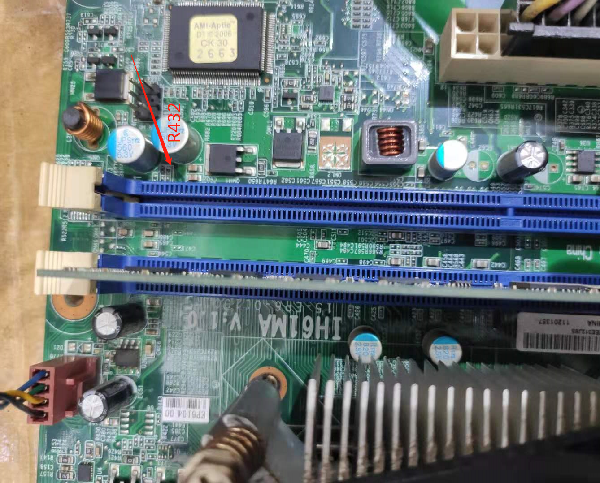

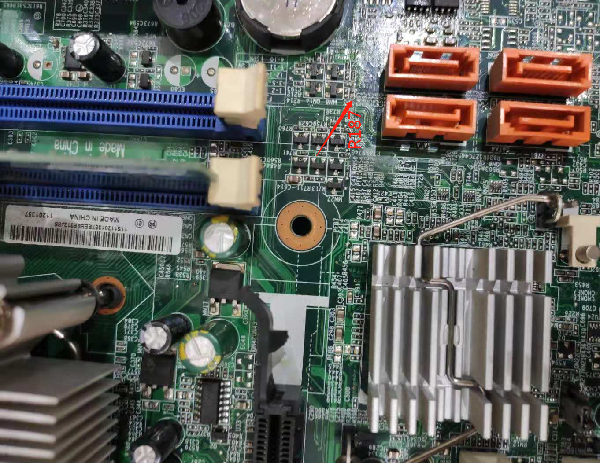

测得r432两头都是1.1v左右，R187一边1.1v一边3.3v,直觉故障点找到了，要么R187有问题，要么相连的其它地方有问题。先找了个1k的电阻换上，开机测得R187，R432测得电压都恢复了3.3v，但是还是有三短一长报警声！下面是R432,R187位置图。
