接一 台HP 15-AC067TX，描述的故障现象是公共点待机短路。



　　维修过程：本以为会比较好修，毕竟公共点短路的机器贴片电容的故障居多。烧机测试发现短路点并非传说中的电容，而是一个外观类似于SY8208的芯片，芯片型号为RK5GB。此机没有图纸，也没有找到此芯片的图纸以及数据手册，后来根据淘宝查到可能是SYX196DQNC这个芯片。


　　通过跑线大致电感如上图所致，判断出短路元件RK5GB应该为显存供电芯片，因此主板用的显卡CPU与 LA-b091P一致，故借鉴此图纸。

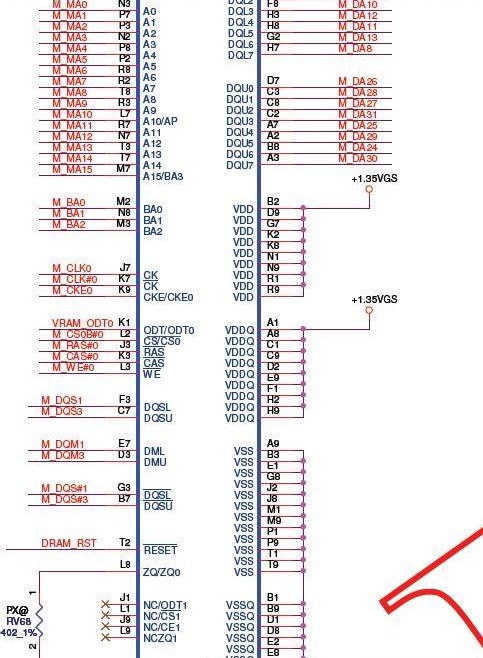

　　在LA-b091P中显存电压为1.35V。



　　拆掉RK5GB断开供电节点后从内存1.35V供电电感PL11 飞线到U4101的D极，上电机器亮机，但进系统后看不到网卡和无线网卡，刷BIOS无果。

　　从图纸上看网卡和无线网卡没用用到1.35V电压，不过还是把SYX196DQNC拍回来安装测试，换完后发现显存供电产生为1.5V，机器可以亮机正常使用，但是网卡，无线网卡依旧发现不了。

　　怀疑桥缺供电，或桥局部损坏，因无图纸，固放弃网卡和WIFI，用USB WIFI接收器取代。
