毕业回来维修的第一块板

更新时间:2014-07-24 09:48:34

本文由迅维培训实地学员原创,迅维论坛账号:qiugang
原文链接:
http://www.chinafix.com/thread-787107-1-1.html


  机器:Gateway 型号:DAOZ07

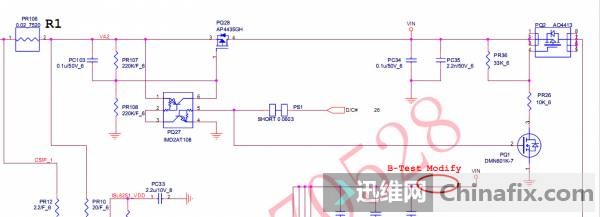

    拿到板子的第一感觉,有点蒙!心里没底,不够自信,旁边的朋友安慰我说:讯维出来的的都是大神!这个小问题肯定能搞定,听了这句话我突然充满了自信!于是经过一番拼命的挣扎,搞好了这块板,下面给大家分享一下:按照老师讲的,拿到板子的第一步检查外观,仔细搜寻后没有发现烧伤,也没有掉件!打值各大电感及公共点,没有对地短路,接着开始上电,发现可调电源电流显示0.00,由此断定没有待机,公共点可能都没有产生,打开图纸,找到公共点VIN测量发现电压有跳变,再测PQ28的S极,电压无跳变,公共点电压不正常,继续测量PQ28的G极,有跳变,于是找到PQ27测量第5脚,发现也有跳变,遇到这样的情况,第一感觉有可能是这个管子出问题,还有可能就是D/C#出问题了,拿起风枪一缕轻烟过后,拆掉了PQ27测量5脚发现电压为3.3V,根据老师讲的,D/C#这个信号适配器模式下应该为低电平才对啊!D/C#来源于EC, 什么情况下D/C#才为低电平,根据我的分析是EC检测到适配器插入的时候才发出低电平的D/C#,此时为高电平的原因只有可能是EC没有检测到适配器。

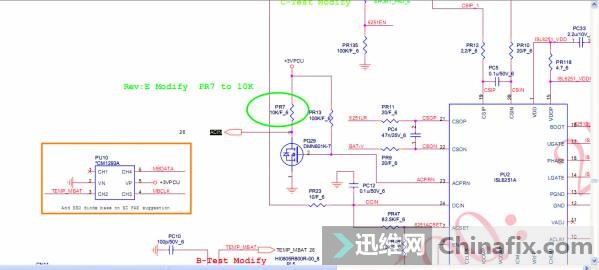

配器检测信号ACIN
    根据故障找到适配器检测信号ACIN,测量PQ29的D极发现为低电平,检测到适配器时ACIN应该为高,由此判断D/C#为高电平的原因就是这个ACIN检测信号导致的!继续追查故障的原因,ACIN为低电平的原因只有两种可能,要么是EC拉低了,要么是PQ29导通拉低了,根据我的经验判断EC拉低可能性小,所以我就查PQ29的G极,结果发现PQ29的G有3.3V的高电平,使得PQ29导通拉低ACIN,正常情况下,PQ29的G极应该为低电平啊!纠结了一会儿,发现它连到了充电芯片ISL6251的ACPRN脚,根据芯片的数据手册判断,当ACSET大于1.26V时,ACDRN输出低电平,前提条件DCIN要正常,故障范围再次缩小,经过测量,发现ACSET脚只有1V左右,有点偏低,不满足条件,继续追查,发现ACSET是适配器电压经PD3降压,再经PR23、PR47和PR48和分压而来,同时DCIN也来源于适配器电压,问题的关键就在这里,结果发现PR47被腐蚀了,导致其阻值偏大,造成分压得到的ACSET低于1.26V,故障点找到!换上电阻,装上PQ27之后上电,发现待机电流有0.01,再次测量公共点18.6V左右,很稳定,没有跳变!接下来触发开关,电流一直跑到1.5左右,应该可以显示了,插上外接显示正常,于是告诉我的朋友这台机可以亮机了,谁知道他说让我再接内屏试一试,果真是大神,经验就是不一样!后面的情况说明一切!
DCIN也来源于适配器电压

    按照朋友说的接上液晶屏再次上电,电流跳变了,结果没显示,霎那间蒙了,刚才外接都可以,而且现在可调电源显示的电流情况应该是可以显示啦!朋友看到此情况,由于没有示波器,根据他的经验是用手电筒对着液晶屏照射来检测液晶屏的好坏,他用手电筒四周照射观察后,告诉我液晶屏是好的,有信号,没背光而已!直接改背光供电VCC,开启EN,调节PWM,接地GND。在实地学习坚持到最后的同学都知道,阿林老师把绝招传授给了我们,教我们怎样去改屏的背光系统!详细的过程我也不罗嗦了!一句话:坚持到最后的!准没错!
综上所述:个人经验缺乏!没文化!阐述的有些模糊,还望各位大神指点,纠正!
