迅维学员分享:华硕Z87-K主板不触发(非触发条件引起)维修

  本文为迅维学员 主板进修者 原创,迅维论坛ID:149277



【主板版号】华硕Z87-K REV1.05

【故障现象】主板不触发(非触发条件引起的)



【维修过程】

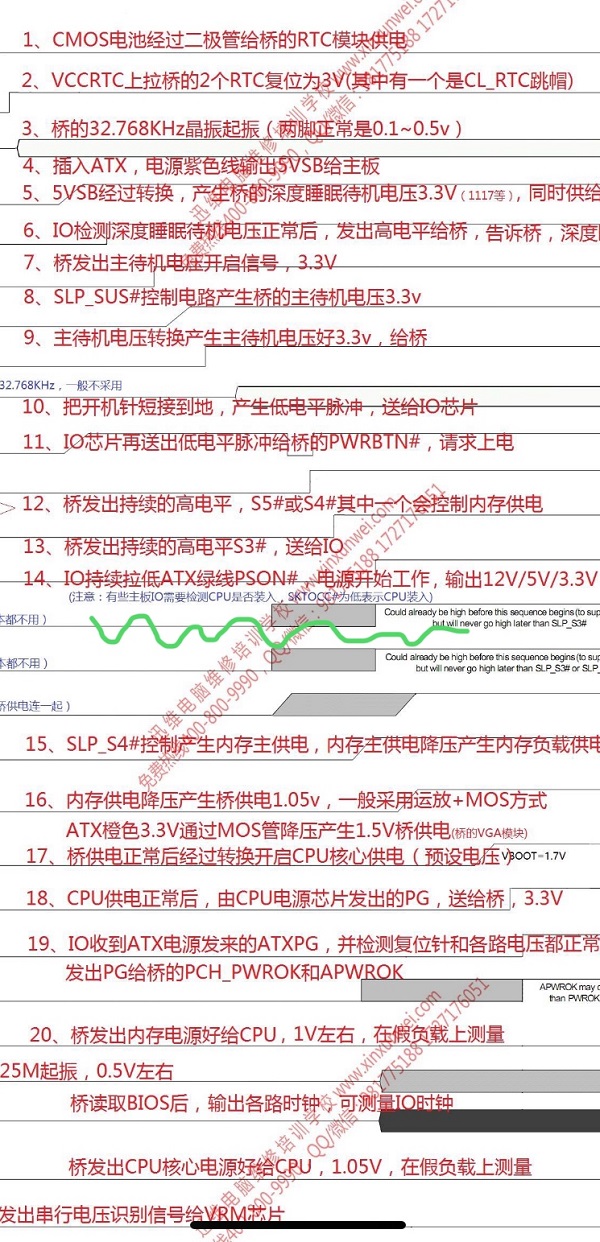

  按照标准时序,查不上电的待机条件。


  VCCRTCRTCRST#SRTCRST#32.768S_INTRUDER#S_DPWROK.O_RSMRST#_R(此版不支持深度睡眠。所以直接相连),PWRBTN#IOPWRBTN#PS_ON都均无断线,有高低的动作。IO发出IOPWRBTN#PCH也正常,IO是NCT5538D 待机条件 触发的条件也都正常。先换IO 故障不变。准备就是下手PCH了。





  想起来NCT系列的IO是带有检测CPU是否存在的信号,经测试H_SKTOCC#有拉低,OU1R48是经VBAT3,3V上拉给IO,但IO48脚怎么是3V高电平,问题在此了,一测OU1R48到IO 48脚不通,接好,触发显示。

  当待机。触发等条件都正常的时候,再细查检测信号。
