迅维实地学员分享:联想B470笔记本无声音故障维修思路

  本文为迅维实地学员划破夜空原创,迅维论坛ID:991923

  原文链接:https://www.chinafix.com/thread-1175884-1-1.html

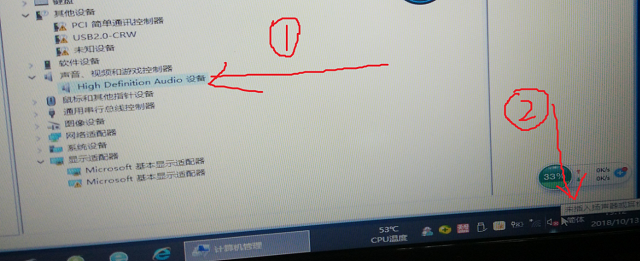

  故障现象:同行拿来的联想B470,在win7系统里喇叭和耳机都无声音,她自己装了驱动也未果,我换装了win10系统的固态硬盘,系统里显示“未插入喇叭或耳机”。

迅维实地学员分享:联想B470笔记本无声音故障维修思路 图1

  “未插入喇叭或耳机”win10的设备管理器里检测到了声卡,用驱动精灵打驱动也OK,以为芯片工作条件都正常,弯路一:其实这不是真正的声卡设备。打值喇叭是好的,此机有小板,通过排线连接到主板上,打开图纸10250-2,打值排线上所有的声音信号未发现有短路,通电测也无电压,暂时排除小板不良。

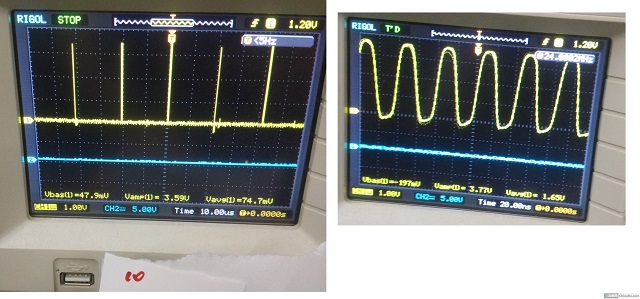

  弯路二:阻值OK不代表小板电压也OK。吹掉可能影响声音输出的功放芯片,吹掉小板上的扩展卡芯片故障依旧。回头查声卡工作条件供电全部OK,断电打值5个声卡与桥连接的信号未现异常,于是抓波。


迅维实地学员分享:联想B470笔记本无声音故障维修思路 图2

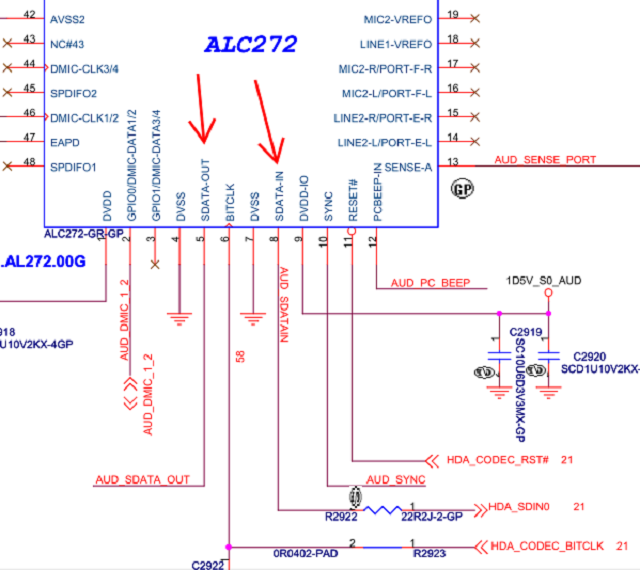

  声卡与桥的5/8脚没波形,其他脚正常。

迅维实地学员分享:联想B470笔记本无声音故障维修思路 图3

  迷惑了,按intel时序理解桥都没识别到声卡可是在系统里面,不仅成功识别到声卡,还有声卡驱动,这又是怎么回事呢?该线路相连电阻未发现腐蚀,与声卡是通的,电阻与桥也有450的值,但还是试了下风枪吹桥,刷BIOS,故障依旧。

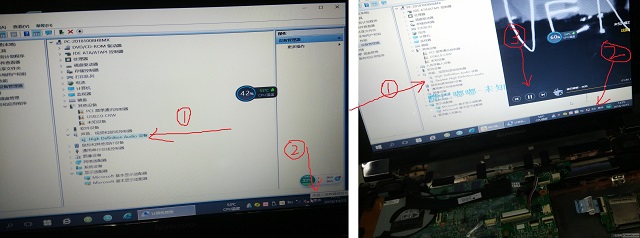

  除了桥就剩小板了,淘宝买的声卡小板到货,装上后有声音了,就是小板坏了,对比故障时和正常后的照片。


迅维实地学员分享:联想B470笔记本无声音故障维修思路 图4

  ①可知,win10里面真正的声卡设备是“Realtek High Definition Audio”,之前误判的那个设备,网友“极致科技”说是HDMI的音频模块。

  ②系统里面显示“未插入喇叭或耳机”,实际是检测不到耳机接口,因为喇叭归功放管,功放都OK,那只有耳机接口有问题了。

  重新接回故障小板,打值所有信号,查找真正故障点。

迅维实地学员分享:联想B470笔记本无声音故障维修思路 图5

迅维实地学员分享:联想B470笔记本无声音故障维修思路 图6

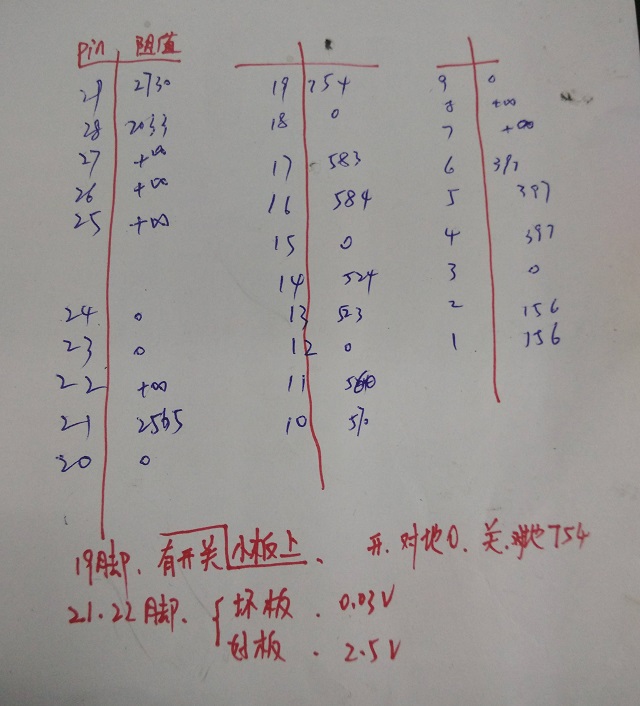

  问题出在耳机检测信号21/22脚,对地值都一样(误判的原因),通电后故障板是0.03V,淘宝买的好板是2.5V,即此信号正常应该是2.5V。

  声卡的2个总线无波形,应该是声卡的这2个检测信号没电压导致。这2路信号一个检测HP,另一个检测MIC。疑惑的是为何插入HP也没声音呢?正常状态下,电脑插着音响开机,也不会影响喇叭输出的。

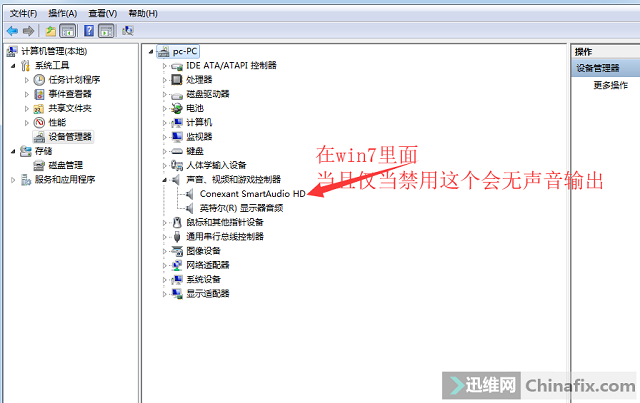

  再看自己电脑的win7系统设备管理器,真正的声卡设备是这个。

迅维实地学员分享:联想B470笔记本无声音故障维修思路 图7
