几天前同行送来一台进水机DELL1464，拆开一看已经被修过了，清理得很干净，看不出哪里进过水，CPU供电芯片也被加焊过了，打各大电感对地值正常，上电待机正常0.01，按开关0.04，肯定是转换电压没出来或是信号没出来。打开图纸，有待机，确认一下板上有3、5V，那就找转换电压吧！+3.3V_SUS已经出来了。





　　+5V_RUN没有出来。



　　量PQ32控制极为低电压导通不了，再测PR149的+15V没有，而+3.3V_SUS转换时是有+15V的，断线了，飞线过来，G极还是低电平，再查RUN_ON为低电平，RUN_ON为EC发出的，EC接到桥发出的SLP S5、SLP S3，再发出SUS_ON、RUN_ON信号，SUS_ON有了，RUN_ON没有，EC端测SLP S3有跳变，就是RUN_ON不发出来，此时内存供电1.5V已经产生，但是负载供电也受此信号影响没有出来。





　　先从论坛下了BIOS刷了，看到上家已经刷过了，还是一样的，换EC吧！IT8502E，刚好料板上有一块，拆下来换上。



　　再上电RUN_ON信号发出来了，电流到0.7A不动了，还有电压没出来，量板上得知，内存供电、内存负载供电、+1.5V、1.1VVTT都有了，1.05V_PCH没有，独显供电、CPU供电都没有，先找到1.05V_PCH供电芯片吧！

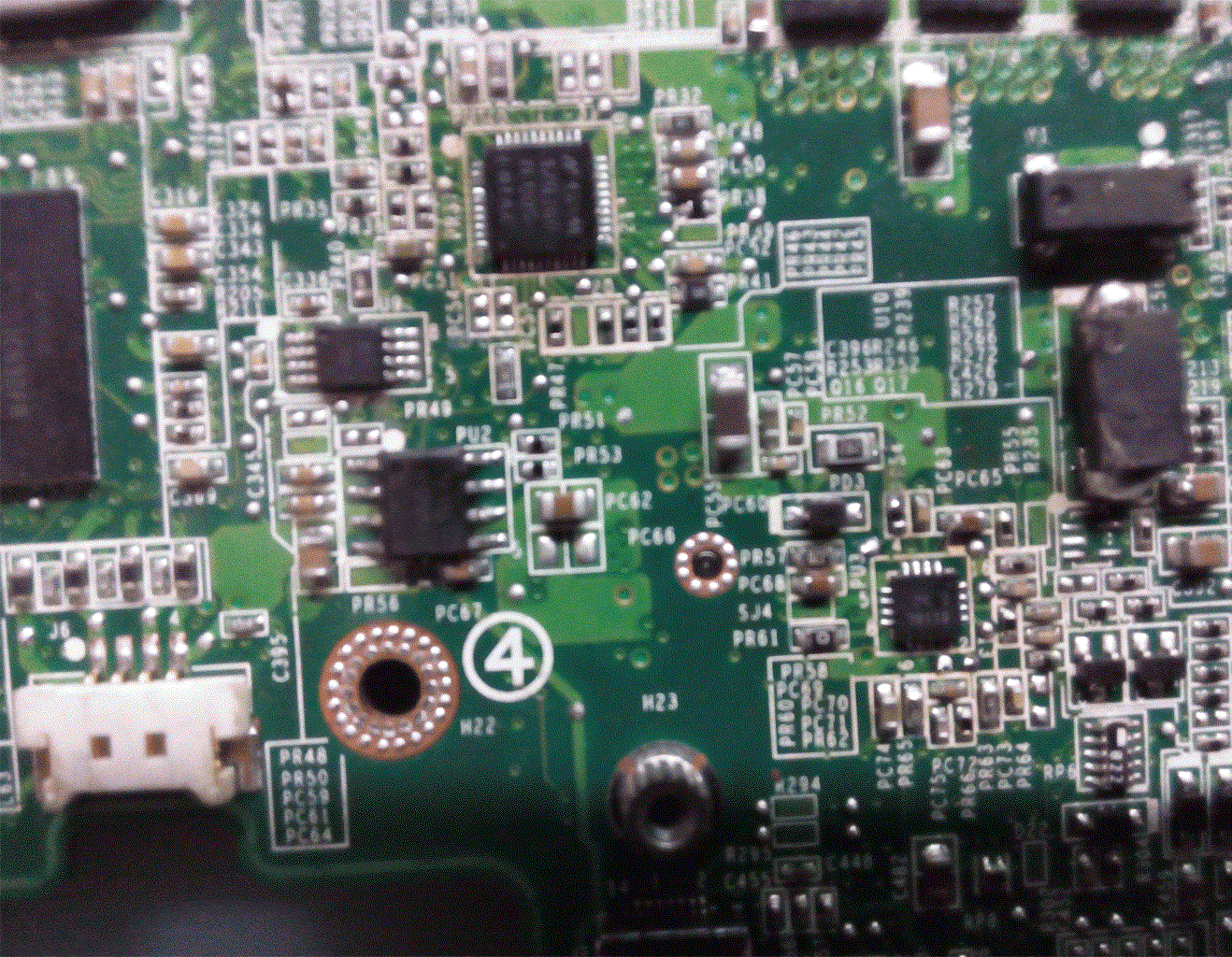

　　测得PR54阻值无穷大，换一个相近的电阻上去，电流0.9A不动。



　　再查独显供电没有出来。



　　量芯片工作条件，发现7脚TON没有电压，它的供电是19V经PR131过来的，量PR131阻值正常，两端都没电压，断线了，飞线（图为临时飞线，修亮后重新飞了根短线）。



　　电流一路上去了，接屏亮机。



　　装机后。
