迅维实地学员分享：GA-970A-DS3P主板开机10分钟掉电维修

　　本文为迅维学员 pengzijin 原创，迅维论坛ID：687618

　　原文链接：https://www.chinafix.com/thread-1177646-1-1.html

【主板型号】技嘉GA-970A-DS3P主板

【故障现象】第一次开机十分钟左右掉电，掉电后再次触发秒掉。

【维修过程】

　　很多人看到故障后都会觉得是温度造成的掉电，因为开机几分钟再掉，掉了后再触发秒掉，可能会以为温度高了，拿过来后，所以开机的几分钟内迅速下载了鲁大师，温度并不高，所以排除温度，很多技嘉主板的BIOS问题也会导致掉电，这个机器是双BIOS，直接对换后还是一样的故障，还有的会觉得是开关针到IO之间的问题，也就是开机针电压偏低，结果测量电压正常的。

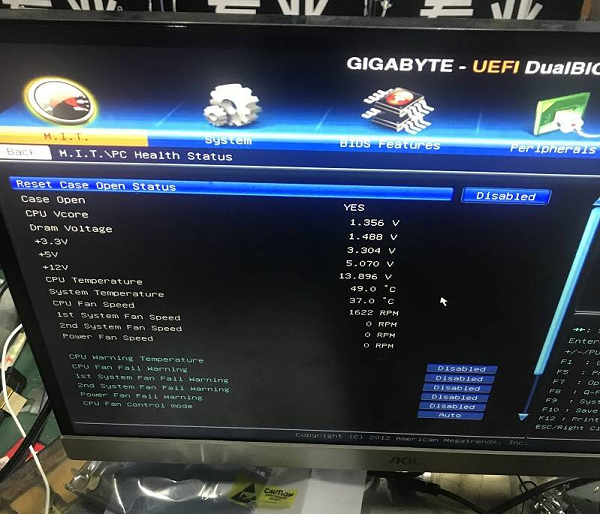

　　也许修技嘉比较多的师傅还会有一个问题会造成技嘉掉电，那就是电压检测，就是IO会检测12V、5V、1.05V、1.5V之类的电压，怎么知道是不是电压检测出问题了？其实很简单，所有技嘉主板的BIOS界面会有电压检测，那就进BIOS去看看吧。如图：

　　进BIOS后看到，电压检测中5V、3.3V、内存和CORE电压都是正常的，唯一不正常的只有12V，12V的电压变成了14V，而且还不断在变化，会跳动，当坚持几分钟后跳到15V后马上掉电，问题基本算是找到了，很多人会觉得是电源问题，换电源，其实这个是技嘉的通病，并不是电源坏了。

　　确实是主板问题的话就把主板拆下来，开始检测，技嘉主板的电压检测都是IO来检测的，都是5V、12V、3.3V等通过电压串联分压给了IO检测脚，IO检测电压会实时的显示在BIOS界面，当达到一定界限后，IO会认为电源电压偏大，为了保护主板，所以把主板给关机了，打开图纸，看看IO检测是否正常。如图：

　　通过上图可以看到，12V检测电压脚是127脚，5V检测脚为126脚，都是倒数二三脚，开始测量，因为机器二次开机会秒掉点，只能录像然后截图。如图：

　　通过上图看到，127脚的检测电压为3.5V了，12V和5V的IO检测电压正常都是2V，已经3.5V明显偏大了，查来源。如图：

　　这个检测电压是由两个电阻串联分压来的，也就是说这个电压偏高肯定是这两个电阻其中一个坏了造成的，如果偏低的话有可能IO短路拉低。看看电阻的阻值，一个75K，一个15K，在料板找到这样两个电阻。如图：

　　直接把两个串联分压电阻拿掉，把127脚一坨锡和126脚相连，因为126脚是5V的电压检测，5V检测是正常的，只要两个脚相连，这个点的电压就会是2V了，这样做后开机不再掉电了，再进BIOS看看电压值，如图：

　　12V正常了，5V的检测电压也没有受到影响，开机测试了一个多小时，再也没问题，故障排除，维修到此结束。
