学习笔记篇,关于INTER上电时序的理解和疑问

本文由迅维培训实地学员原创,迅维论坛ID:冯玥

终于学到时序部分了。老鸟们的教导是,作为菜鸟来学习,其它的什么没学到都不要紧。时序,一定要学好!

首先,我跟大家聊聊INTER的上电时序吧。

INTERSB,在上电的时候是一定参与触发的。而SB要参与触发,那么,待机时,SB需要五个工作条件。分别是:VCCRTC(实时时钟供电)、高电平的RTCRST#(实时时钟复位)、32.768KHz的晶振振荡、3VSBRSMRST#(ACPI复位控制、通知SB待机电源好的信号)

当我们没有插上电源的时候,主板上的COMS部分其实也是处于工作状态的。3V的电池,提供了VCCRTC,也将RTCRST#保持在高电平的位置,使COMS设置信息及时间信息不会丢失。而且,VCCRTC还使得32.768KHz的晶振一直牌工作状态。

当我们插上电源后,5VSB开始输出,经电路转换成为3VSB。一路为南桥供电,一路取代COMS电池的位置。提供VCCRTC。还有一路会拉高RSMRST#

这样,南桥的五个待机条件就已具备了。等待触发。下面以INTER965为例,看一下这几个信号的产生流程

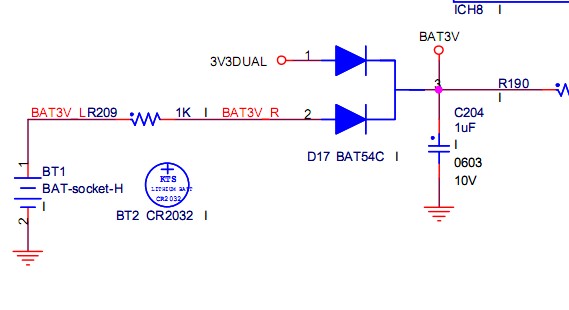

电池电压变换成BAT3V。

BAT3V加到SB,成为VCCRTC。

BAT经电容延时,转换为RTCRST#

RTCRST#加到SB的AD21脚。

SB与晶振的连接点


晶振起振,把信号给南桥




5VSB转换成3V3DUAL





3V3DUAL加到SB。





3V3DUAL转换成RSMRST#





RSMRST加到SB。待机条件齐备,然后就是触发了。触发呢,有三个信号是必不可少的。从开关发出的PWRBTN#;从IO或者SB发出的SLP_S3;直接把绿线电位拉低的PS_ON#。下面,还是这个板,我们来看看这三个信号是怎么工作的。



按下开关,发出PWRBTN#





SB收到这个信号。





SB发出SLP_S3





SLP_S3#转换为PS_ON#拉低绿线。绿线拉低了,ATX电源也就工作了。所谓上电,就完成了。这就是所谓的INTER 5+3上电。理解说完了,接下来我说说的我疑问吧……希望路过的前辈们指点指点……

1、饼哥说,这些信号,在不同的芯片组里有不同的名称,那么,在其它的芯片组里,我们都应该怎么去查找这些信号呢?

2、在电路图中,要找到这些信号并不困难。因为电脑的搜索功能,那是相当强大的。而在电路板中,除了绿线和32.768晶振的位置,其它的好像都不是那么好找。这些信号,有没有什么标志性的元件呢?或者说,在电路板上,我们应该如何去找到这些信号的测量点?

3、这个与时序无关,却很重要。老鸟们说,跟着线跑,就是跑线。只有供电和地线才会走到中间层。这就是说,几乎所有的信号线都是我们可以看得见的。但是,在跑线的时候,我经常会看到某些线走到插槽或者元件下面,就找不到线的出处了。对于这样的问题,前辈们都是怎么解决的呢?跑线到孔,而在对面又没看到对应的点,又怎么办呢?有的板看线不清楚,有什么办法能看得清楚些?俺Q:1193892865。    希望各位同行加Q交流……呵呵。
