七彩虹 945 Conroe Series 2.1维修一步一高清图

更新时间:2013-08-23 17:39:48

本文由迅维培训实地学员原创,迅维论坛ID:余子龙


        故障主板:七彩虹 945 Conroe Series 2.1

        接到这片主板的时候有点纳闷,自从跟饼哥学习了主板维修,在有图纸的情况下,很多板都很好修。但这种没有图纸主板,怕修不好。而且因为工作的问题,自从认真上完一期主板课后,都没有时间去复习和专心学习。

        不管了,就从修这片主板开始,回顾一下以前学过的知识。

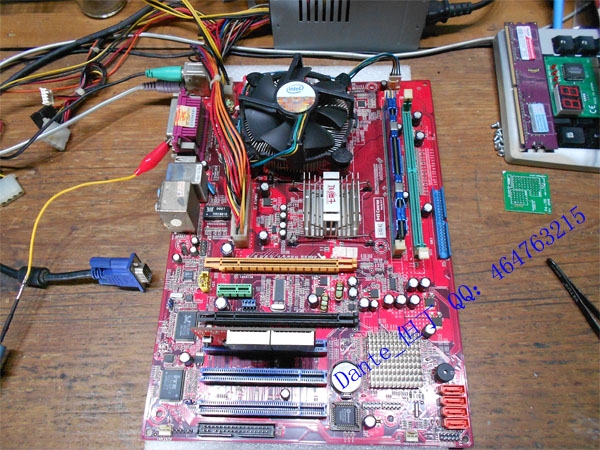

        开始着手了,在未上CPU和内存之前,首先还是打打值吧,没有明显的问题。装上CPU和内存开始上图吧,先看看主板的全貌。

还不知道主板是什么故障,个人认为“还原故障现象”是做维修最重要的一个步骤,所以先来个→“还原故障现象”
主板待机电压正常,接下来点开关看看主板是什么故障。
原来这片主板故障是点不亮,无复位呢!这样再来测测CPU有没有复位信号先吧。
怎样找到这个CPU复位测试点,当然是事先上假负载找出来的啦,哈。CPU也没有复位信号。为什么会无复位呢,到底是哪里出了问题呢?这个先不管了,先易后难,先测测主板几大供电,把故障范围缩小再看。
测量内存电压1.79V正常。
CPU核心电压为0。
  总线供电也没有。
  桥供电也没有。刚好逮个正着,问题就在这里,因为这片主板的总线供电是由桥供电降压得来的,所以把故障点锁定到桥供电。)
这片主板的桥供电是PWM电路,由一个W83321G控制上下管来产生电压的。

测量经过电感有5V的输入的。
   测量W83321G的1脚有4.24V电压。
测量W83321G的5脚也有5V电压。
        测量W83321G的7脚也有4.55V电压。

        8脚的W83321G的工作条件都基本满足。

        在线测量两个场管也没有明显的问题,先把W83321G换了吧。
更换W83321G后,测量桥供电1.5V已经有了。
总线供电也可以从桥供电降压得到了1.2V。
上CPU测量CPU核心供电可以正常输出1.32V了。
诊断卡上的复位灯也灭了,已经跑码啦。
装显卡,跑码,显示器点亮。
