【迅维培训中心学员】无复位2例与大家分享!

本文由迅维培训实地学员原创,迅维论坛ID:wen110jian


   快毕业了饼哥发主办叫大家找故障并写检修报告,否则不算修好!只好弃戎从笔!

    拿到主板,一看是:NV单桥 MCP73V  外观无明显损坏,测各大供电电感无明显短路。上电!!

    复位灯常亮,无复位

先修无复位:

       1.先测各个复位点,PCI A15,IDE 1,假负载均无,复位电压。当然看诊断卡也行但是保险起见来时测i两准点。

       2.再测个供电,此板为NV单桥,出复位与其他芯片组不一样顺序是:A  内存供电,B 桥供,C  CPU供电,D 总线供电,最后出复位。当开始测内存供电时就没有内存供电!来就找到了,但是还是看看其他供电有没,的确没有。只好找原因了。

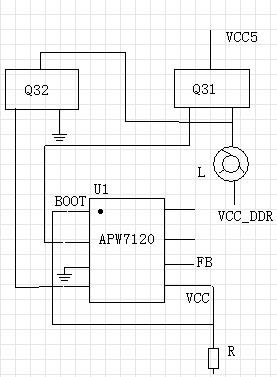

       3.找到内存供电电感和2场管Q32,Q31,发现2个场管G极无控制电压,D极有5V左右,S当然也没电压!跑线找到控制芯片APW7120,找到这个芯片的PDF查管脚定义2,4为G控制脚,1脚为芯片供电发现2,4均无控制电压,再查供电1脚也没电压,跑线发现稳压二极管有个电阻R掉了,其另一端连接5脚VCC和1脚BOOT的供电。找到原因了!拿到饼哥验证!通过!


    还一主板是:华硕 P5VDL_X  INTE 芯片组 同样原因是无复位,各大有供电均正常,但是测到时钟电时 无电压,查时钟芯片工作条件,此芯片型号是:953008BF。手上没PDF,只好先查下外围33,22电阻有无1.6V  0.4V电压。发现没电压,难道时钟芯片没工作,当查晶振时发现其中一脚1.6另一脚无电压??难道就是这原因,刷掉焊油跑线发现晶振无电压那一脚断线!因为晶振没起振,时钟芯片没工作没有给各组件发出时钟信号,导致没复位。。找饼哥验证通过!

    通过这一个月主板学习,感觉似懂非懂!毕竟技术活,本人基础差想要一个月学好,还是有一定难度的,看来还有很长一段路要走!!
