在迅维学习修全板供电第二块,纬创LEOPARD-FF

更新时间:2013-08-24 14:38:39

  本文由迅维培训实地学员原创,迅维论坛账号:lelingyun

  链接:http://www.chinafix.com/thread-639360-1-1.html

   从刘老师那里领到板子,还是跟以前一样,先目测,发现2个地方有连焊了,拖焊后,再看看缺件、烧掉等痕迹,基本没有发现异常。测量公共点及各大电感是否短路,未发现短路,上电吧,无待机电流,量了一下没有公共点电压,那就先修公共点吧。

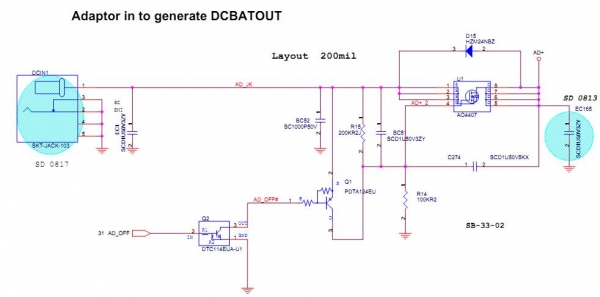

  经测量,从适配器接口进来,到U1的S极有19V电压,U1的D极无电压,说明U1没有导通,利用点位图查看主板上U1的G极电路附近的元件,发现电阻R14被人拆了,R14为100K电阻,从料板上拆件补上这个电阻后,公共点电压就正常了。接下来检查3V和5V待机供电,查图后发现这个主板的待机供电由MAX1999产生,经测量,3V和5V电感均无输出电压。查MAX1999的工作条件,经测量,V+、SHDN、REF、LDO3、LDO5都正常,ON3,ON5没有高电平,追查ON3和ON5的来源,ON3的开启是1999_S5ENABLE,ON5的开启是PM_SLP_S4#,PM_SLP_S4#是在触发后才产生的,先查1999_S5ENABLE来源。



   搜索图纸发现1999_S5ENABLE来源于一个与门U13,经测量U13的1脚供电正常,2脚S5_ENABLE不正常,简单测试,把U13的5脚和4脚连接起来,待机3V输出正常,接下来把5脚4脚断开,继续查找S5_ENABLE,



   搜索图纸发现S5_ENABLE来于EC,测量EC待机供电AVCC、时钟32.768KHz、复位信号都正常,AC_IN#信号不正常,AC_IN#由MAX1909芯片发出的ACOK,经U47转换产生,测量MAX1909的ACOK脚位没有高电平输出,根据以前学的,MAX1909的ACOK要想产生必须工作条件正常并且ACIN>DCIN,测量发现ACIN正常,DCIN没有电压,再查,DCIN由AD+经一个二极管D4过来,从点位图找到D4,发现二极管被拆了,  从料板拆件补上后,MAX1999待机3V输出就正常了。
   因为没装CMOS电池,上电后自动触发,测量各大电感电压,内存供电2.5V、桥供电1.5V、总线供电1.05V都已经正常输出,再测CPU供电无输出,查电路图发现CPU的供电VCC_CORE_S0由MAX1907产生,查MAX1907的工作条件,发现SHDN#脚不正常,SHDN#的开启是CPU_SHDN#。
搜索CPU_SHDN#由U37A产生,U37A要正常输出,必须3D3V_S0和PM_SLP_S3#,因为此时已有桥总线供电,说明PM_SLP_S3#已经正常,经测量PM_SLP_S3#正常,缺3D3V_S0,继续查3D3V_S0



3D3V_S0由U56导通后产生,条件是QB5导通拉低P沟道的场管U56的G极,测量发QB5的G极没有高电平,再查相连R436,R436又是掉件,R436是一个1K的电阻,从料板找一个补上后,3D3V_S0和CPU_SHDN#都已经正常,但是CPU供电还是没有输出,





   由于前面故障都是掉件,仔细看了下,发现CPU供电电感附近一个像电阻被拆痕迹,查点位图发现这里有个电阻R21,连接电流检测脚CSP的,后面发现有个像稳压二极管的位置也被人拆过,查点位图,发现是连接自举升压脚BST的二极管D1,补上D1和R21后,CPU供电也正常了。







这个R21电阻是698欧姆的,不好找,在飞哥的指导下,直接搞了3个电阻串联上去的,总阻值700欧姆。





注:这个主板修好装上CPU和内存后,居然点亮了,意料之外,另外ADS#也抓到了,不说了直接上图吧




另外感谢在阿林老师,在老师的指导下,我自己焊接了这个机器的VGA线,也上图吧





再次感谢迅维,学到了很多
