迅维培训两个月考核LZ57主板不开机故障顺利过关!



  本文为迅维实地学员陈志强原创,迅维论坛ID:AAAAA6


  陈志强,2017.6月迅维实地学员,来迅维实地培训两个月,经过两个月在实地培训,从零基础的学员到能够成功修复很多故障案例,技术进步很快,以下是他发自迅维论坛的一篇LZ57主板不开机故障维修案例!

  拿到考核板子,放到维修台前,开始检修。


迅维培训两个月考核LZ57主板不开机故障顺利过关!

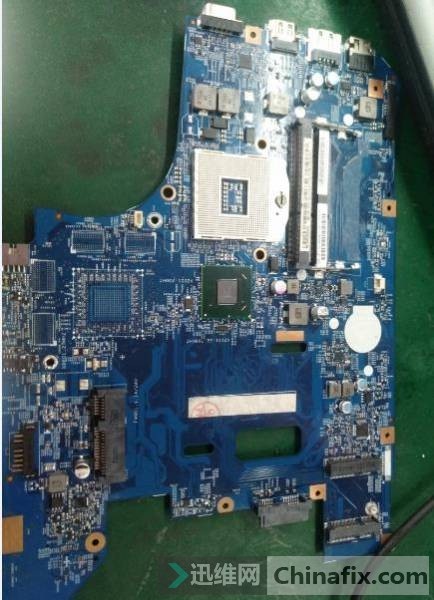

板子正面

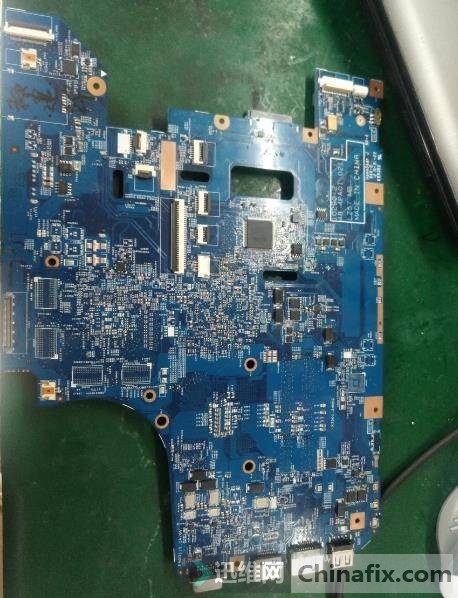

板子反面

  1、目检发现隔离管装反,先换回来。

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修

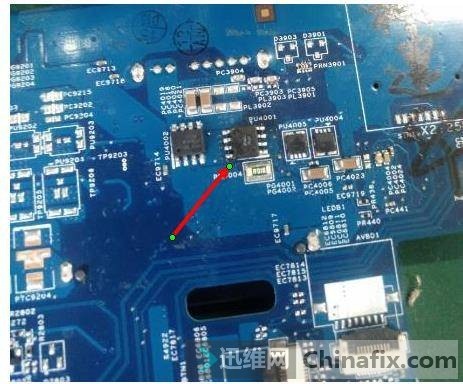

  2、公共点大短,测量发现PWM电容接了根线接地。


LZ57主板不开机故障维修

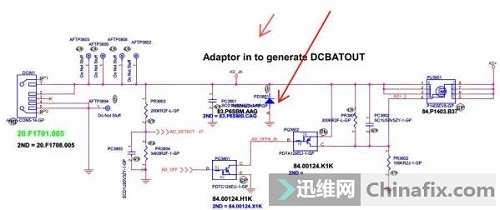

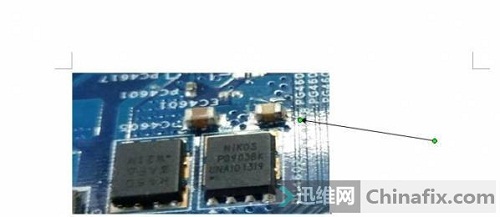

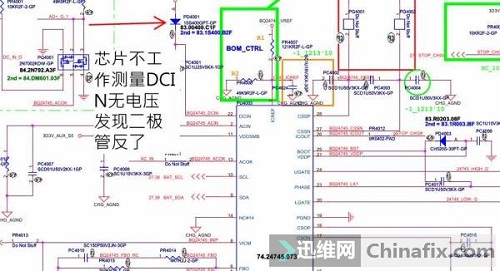

  3、上电无电流、无公共点。接口有19V,后级无,发现二极管接反,直接拉地导致AD_JK无输出。

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修


LZ57主板不开机故障维修

  4、充电电路无电压,不工作,测量。

迅维实地培训学员-分享毕业考核之LZ57案例
LZ57主板不开机故障维修

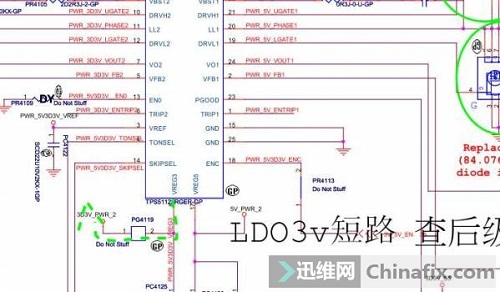

  5、测待机3 5V无供电,查条件线性3V短路。


LZ57主板不开机故障维修

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修


LZ57主板不开机故障维修

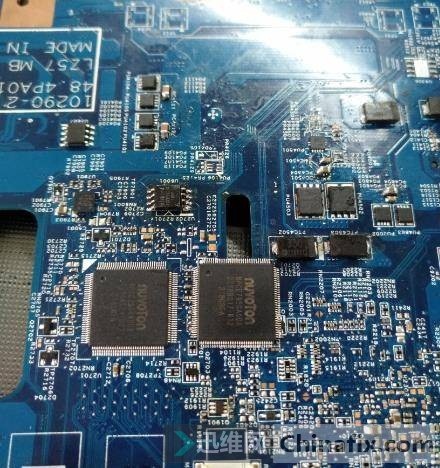

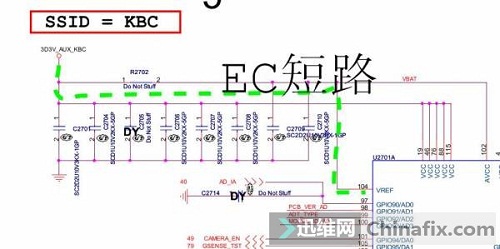

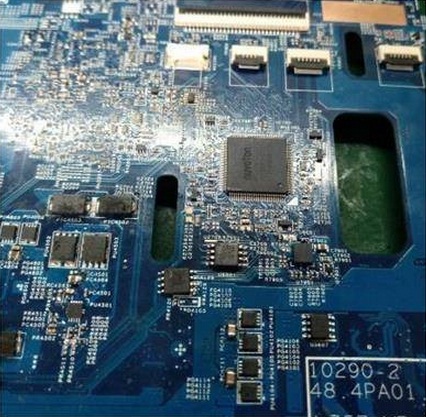

  6、发现3D3V_PWR_2到了EC,把EC干下来,对地正常,EC导致的短路。


LZ57主板不开机故障维修

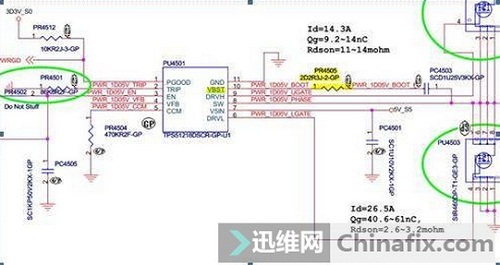

  7、继续上电,芯片发热无输出,测量发现BST2脚不正常,OV查图纸发现连一个2R2补上3V。

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修

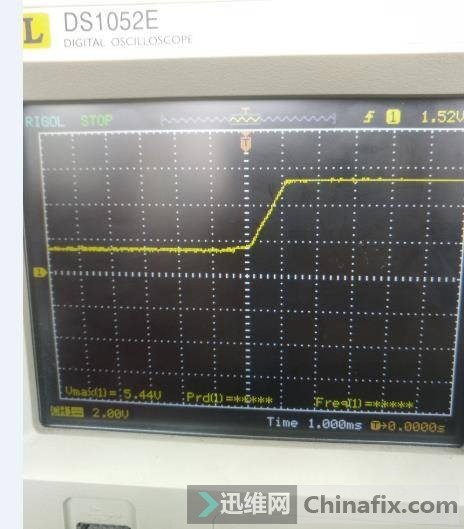

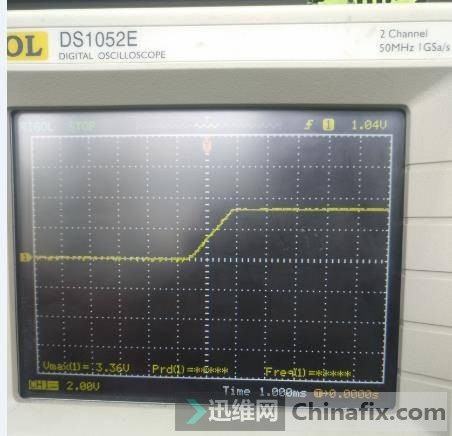

  5V正常输出了附上波形


LZ57主板不开机故障维修


LZ57主板不开机故障维修

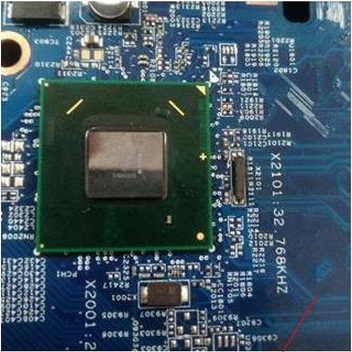

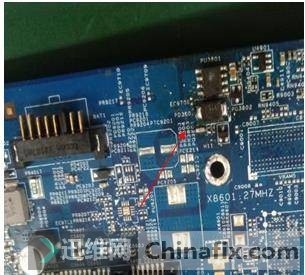

  8、内存供电没有,其它供电也没有。内存等供电是桥正常后出现,只好按部就班查桥待机条件,桥的11个待机条件 VCCRYC RTCRST#等,当量晶振时,发现两端都接地?一脸懵,仔细一看晶振反了,处处是坑。


LZ57主板不开机故障维修

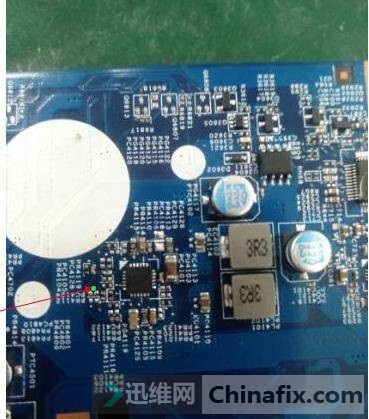

  9、接着测量内存电压,无输出,芯片发热,芯片短路。过压、欠压 BOOT发现掉了一个2R2,补上后OK。

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修

  10、内存供电出来了,总线、管家都正常了。测一下CPU没短路,可以上U内存,看着电流从0.1跳变卡0.5,卡内存了,换了10多条都不行,这板子缺点老师们都说挑内存,没办法,刷个BIOS看看吧。


LZ57主板不开机故障维修

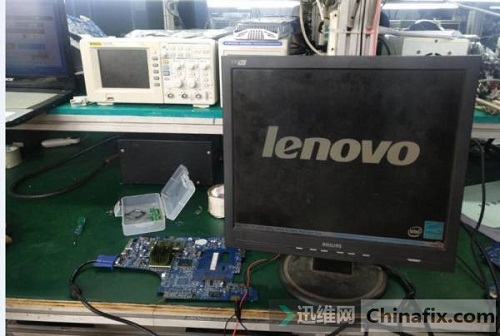

  11、冷却后上电,看电流上到1.0了,心里有点小激动,应该修好了。找来显示器测试亮机。

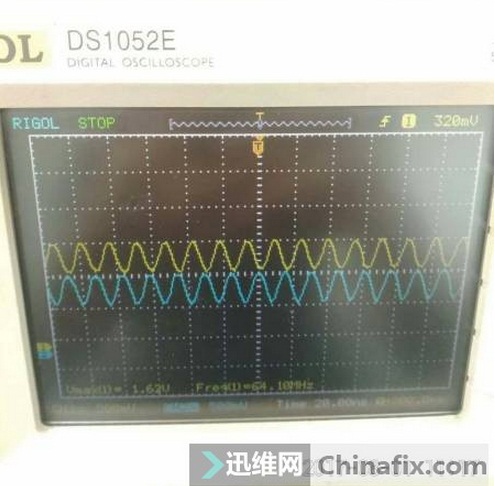

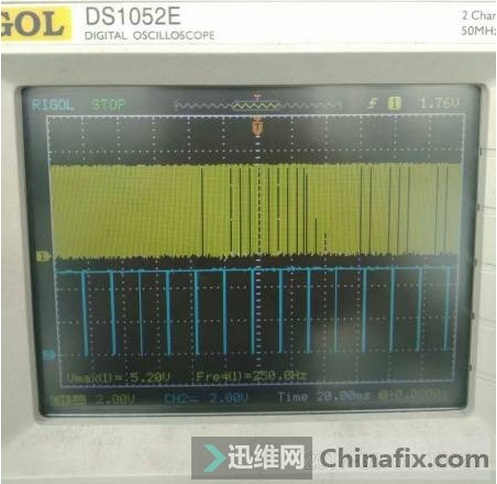

  附上所有波形。

迅维培训两个月考核LZ57主板不开机故障顺利过关!
LZ57主板不开机故障维修

迅维实地培训学员-分享毕业考核之LZ57案例
LZ57主板不开机故障维修


LZ57主板不开机故障维修

迅维实地培训学员-分享毕业考核之LZ57案例
LZ57主板不开机故障维修

迅维实地培训学员-分享毕业考核之LZ57案例

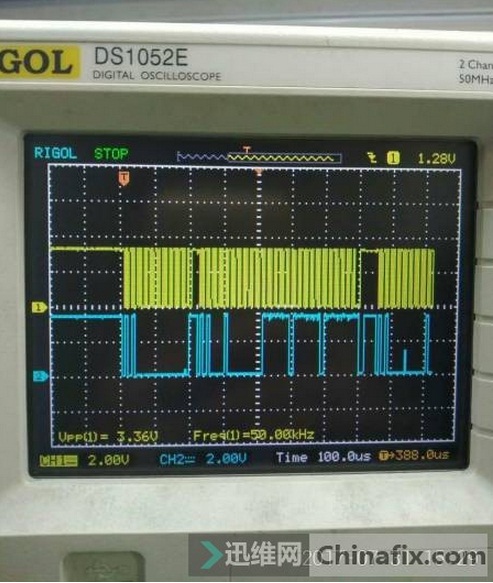

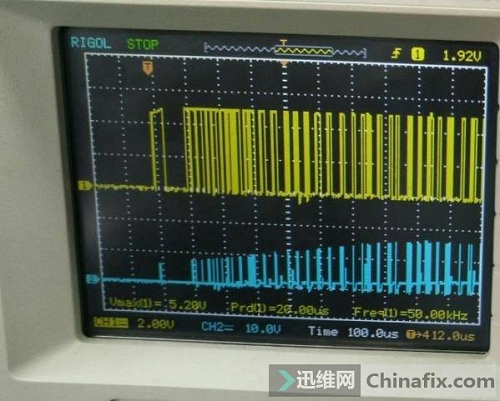

SMBUS

屏接口

  以上就是迅维实地学员陈志强,分享的一篇毕业考核LZ57主板不开机故障维修案例。
