迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修

　　本文为迅维培训学员 永不放弃LYH 原创，迅维论坛UID：1113005

【主板型号】华硕Z97-K R2.0主板

【故障现象】卡55，喇叭不响

【维修过程】

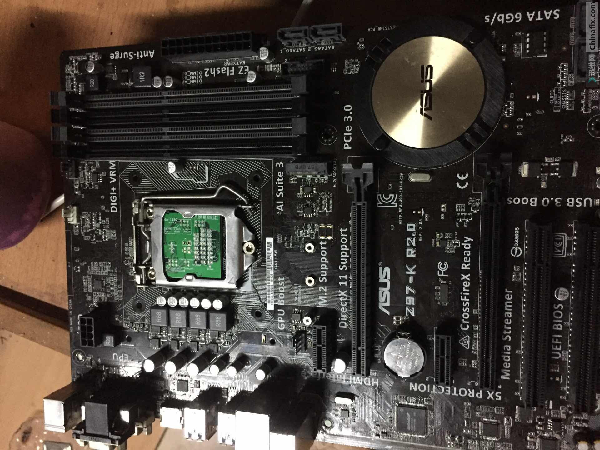

　　收到一华硕Z97-K R2.0主板，板子被腐蚀，售后拒保，华硕高端大板。

迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图1

　　仔细观察，在IO、声卡、网卡处的确有一些腐蚀发霉的，先处理一下这几个地方，加锡拖焊，大致处理“干净“了。

　　这板子要上真U才会触发上电，怕短路烧U，就先不上U。短接绿线强制上电，没发现有短路才上U触发上电，上电后听到喇叭滴滴响说明已经跑到了内存。

　　插上内存条，诊断卡一直卡在55不动了，喇叭不响。 按照以往的"经验",卡55应该是没过内存，围绕内存不过的思路，查内存工作条件、查内存主供电、负载供电、SPD SMBUS 内存复位、电压都正常，断电SMBUS打值也一样。上内存阻值卡打值也没发现异常，看CPU座也是挺干净的，没有弯脚，简单檫拭CPU座、内存槽，这样一套做下来上电还是卡55。

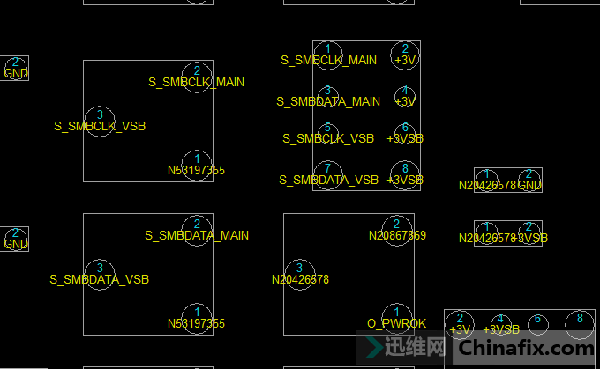

　　打算查查DRMPG，这板子要上U才能触发，于是拉低CPU检测信号，上假负载上电测的DRMPG 0.99V。

迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图2

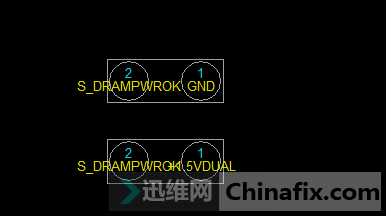

　　实际电压也是算的是0.97v，正常。测的NB_REF 0.77V也是正常的。坛友’青杏煮酒“提供了一条思路， 查另一处的SMBUS SMCLK_VSB SMDATA_MAIN。

迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图3

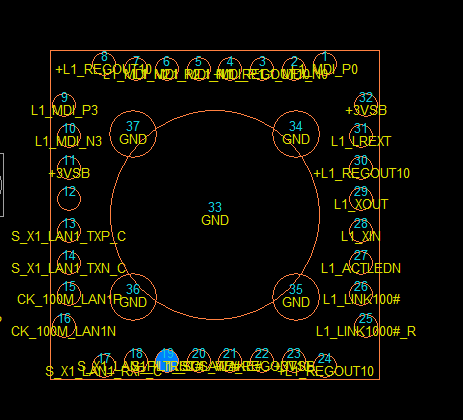

　　 打值、测电压这两个信号，发现也都正常，这内存的条件都已经查完了 ，正常怎么还是卡55呢，无聊中点了一下复位，发现每一次手动复位可以过55继续跑码至亮机了，感谢“划破夜空”给提供思路，手动复位说明桥发给IO的PLTRST不正常或者被拉低了，一下就想到了网卡拉低了平台复位。

 迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图4

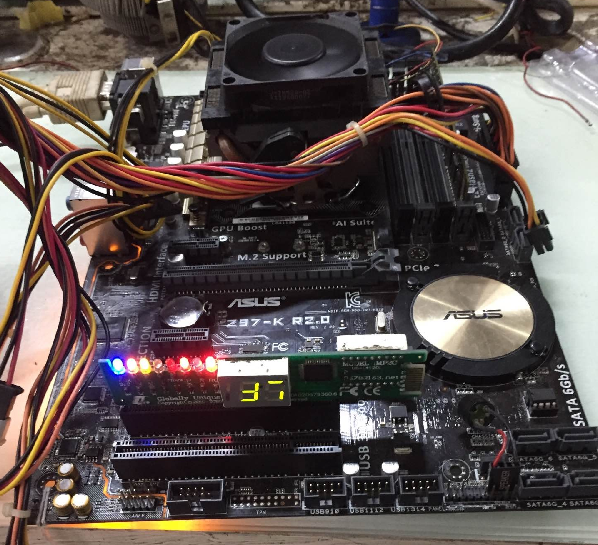

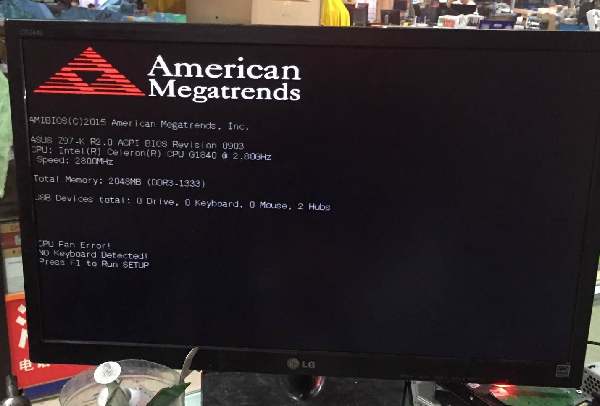

　　因为网卡腐蚀，之前已经处理了一次，拿放大镜一看，果然网卡芯片里面的脚还有腐蚀的没有处理干净，兜兜转转又回到了起点，都是不够细心惹的祸。吹下网卡重新装上去（没有这网卡换），每一次都不用手动复位可以继续跑码到亮机了，经过一天测试稳定，故障排除，维修到此结束。

迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图5

 迅维培训学员分享：华硕板Z97-K主板上电卡55，喇叭不响维修 图6
