　　本文为迅维实地学员iyzh6354281原创，迅维论坛ID：1224736

　　原文链接：https://www.chinafix.com/thread-1293750-1-1.html

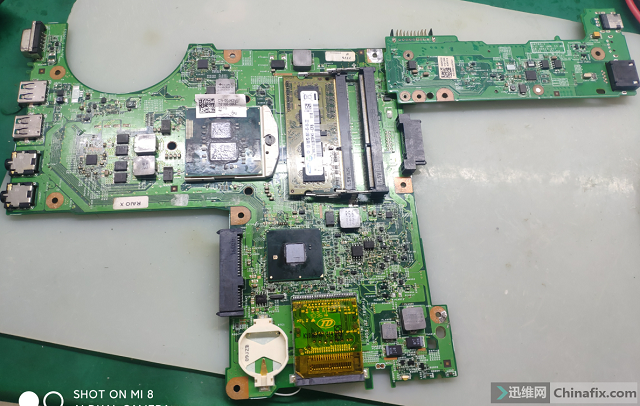

　　机器型号：DELL N4030

　　故障现象：插上可调电源电流跳到0.4A左右，1秒左右就掉电

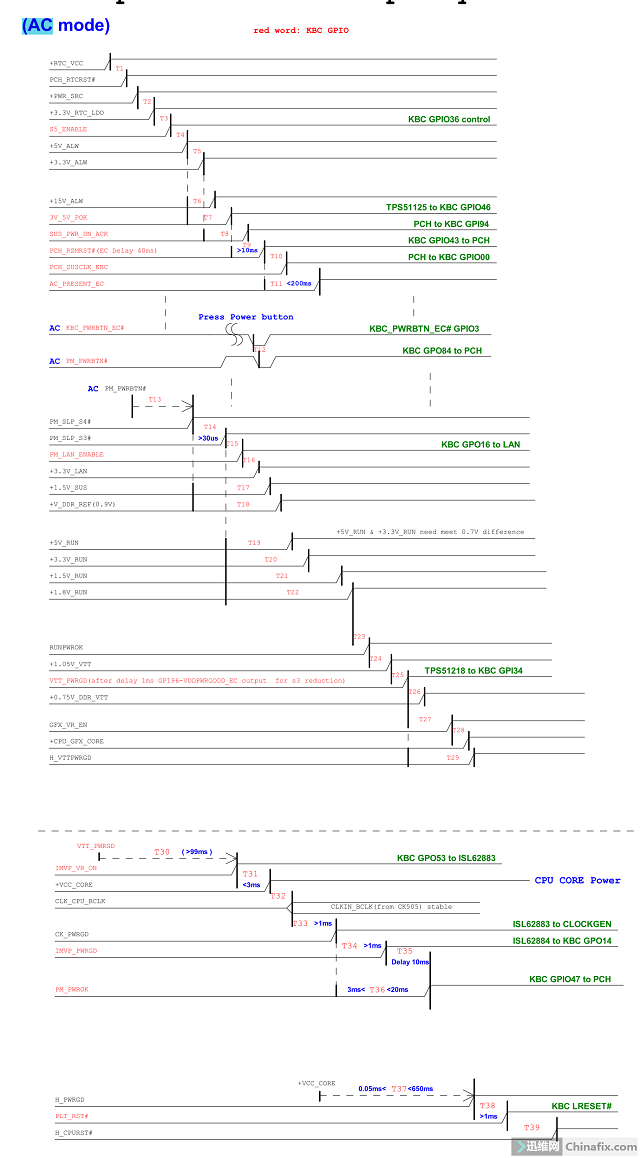

　　维修过程：对于掉电现象我只能用示波器，按照电路图上的时序，看看开机到哪了？常测的切入点，自然是硬启动的平台复位信号PLT_RST#。前前后后的H_PWRGD、PM_PWROK、H_CPURST#信号，读取BIOS的信号我也都测过了，最终锁定PLT_RST#。

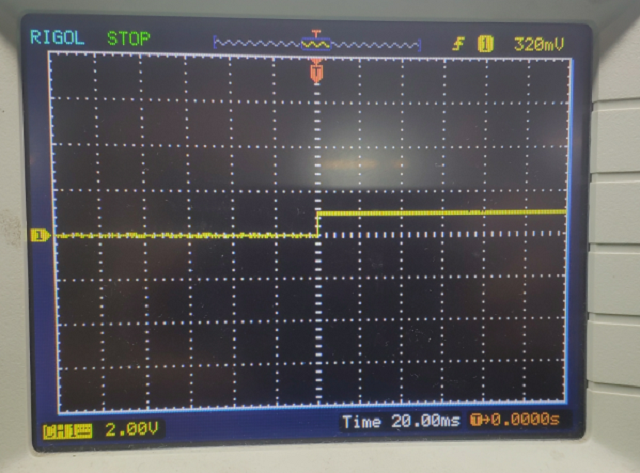

　　我发现PLT_RST#复位信号有点问题，故障板复位拉升的电压只有1V左右，正常的复位电压应该有3.3V。这个信号的电压是由南桥内部拉升到3.3V，能造成电压被拉低的原因不多，要么南桥有问题，拉升的电压源出问题了，要么南桥拉起来了，但PLT_RST#线路被短路了，又被拉回去。

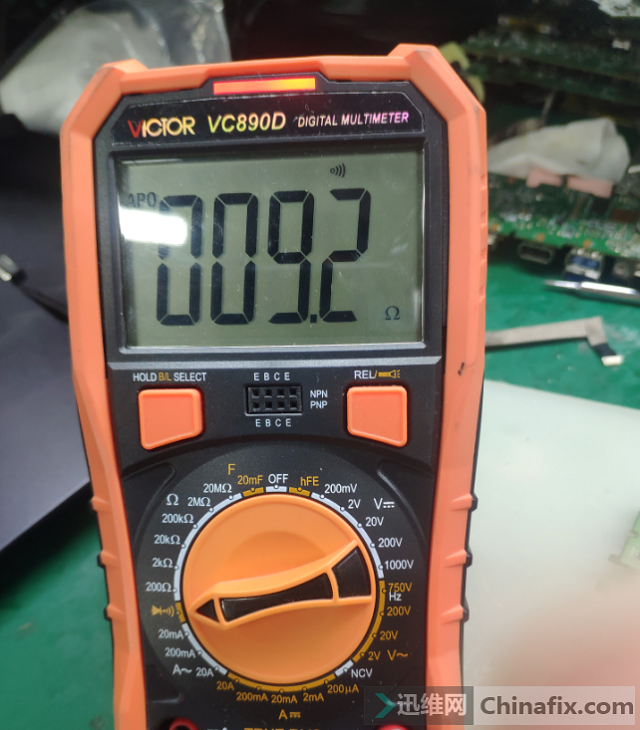

　　在主板上测了一下PLT_RST#这个信号的对地阻值，发现导通值只有9左右，而同型号正常的板有400多，很明显不正常，更加确定PLT_RST#被短路了。

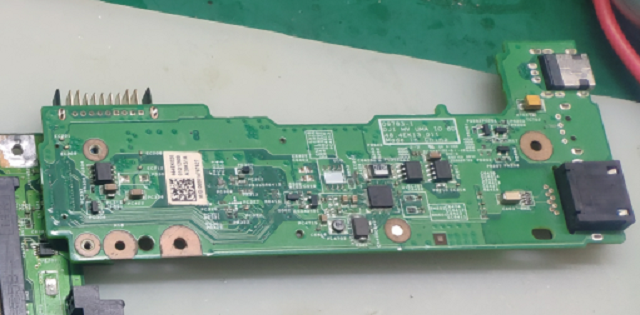

　　拆CPU、内存、小板后发现PLT_RST#信号的对地导通值正常了，最终确认是小板引起的短路，换掉正常点亮。

　　实际维修过程中，由于PLT_RST#是连接南桥和主板上各芯片和插槽的，手头上又没有热成像仪，能找到短路点也是靠点运气。但只要会烧机，人手一台热成像仪，找短路点是很轻松的。不用像我，刮板、断线到处找。
