LA-3732不跑码维修

本文由迅维培训实地学员原创,迅维论坛账号:yxl658432

链接:http://www.chinafix.com/thread-608181-1-1.html

 新手修板:

LA-3732不跑码维修:

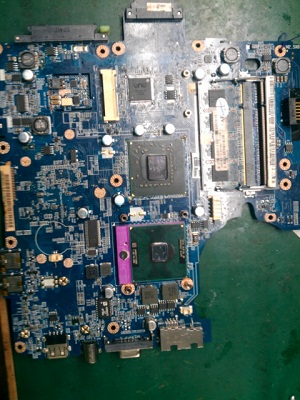

       拿过板先检查外观,一看不知道是几修的板!ECBISO,南桥,Max8770CPU供电芯片都被动过,观察后发现EC有两个脚连锡,max8770旁边缺了几个小电容电阻,一看就知道是拖焊芯片时带下来的!把连锡弄掉,缺件补上后确定焊接好以后。开始测公共点对地阻值有465   内存215  125   总线22  CPU 88  5V阻值有389, 3V的对地阻值102



       看待机电路很干净没明显的做过或烧坏的痕迹!102的阻值属于微短!看到3V后级有可断开的节点 PJP3 ,先断开节点判断是前级还是后级的问题,一测3V大电感的阻值变为376  确定是后级微短引起的!没办法只好找+3VALWP通到后级的电路一个一个拆了,不过俺比较懒就用烧鸡大法偷懒一下,接上电后电流跳到0.06A等了好一会摸到EC有点热,拆掉EC3V的电感阻值回来啦!找了块料板拆了EC换上!量下阻值有386。看来是EC 的问题。



    上电测试待机电流跳到0.017A。测3V 5V都出来了!找刘老师要了CPU和内存装上,按开机触发!电流跳到0.7A慢慢爬升升到1.2A又跳回0.017。在没掉电之前量所有电压都OK了!



用示波器测CPUADS#



ADS#波形





CPUADS#有了,说明CPU的工作条件已经满足了,排除前面问题。



问阿林老师叫我测PCI帧周期、LPC帧周期、系统管理总线SMBUS数据、时钟线,判断寻址线路有没问题:







PCI_FRAME#





LPC_FRAME#





SMBUS时钟





SMBUS数据



       测的这些信号都有了,顿时没思路了!问老师叫我量内存、CPU对地值,看看有没有断线!量了半天确定没问题,只好刷个BIOS试下了,刷完BIOS故障依然!



       看南桥被动过,跟刘老师说明情况,无意中听他说SMBUS是测的是内存假负载上的吗?才发现原来SMBUS线测错点了,但波形是一样的!回去测下果然内存的波形没有,看图纸上:







       这两个信号时南桥发出经这两个管转换的,确定这两个管没坏,看来应该是南桥的问题了,跟刘老师拿了南桥做上,再测波形出来了!



       接上显示器显示啦!!!终于搞定!!中间走了点弯路,怪自己没注意,找错测试点!还好及时纠正!!写的有错的地方希望大家多多指点!
