今天客户送来一台机器华硕x455LJ，描述的故障是通电不显示电流上到0.199，拆机看了下板况是台二修机。打开图纸此板只有点位图，测得公共点正常3V5V没有输出，待机芯片是UP1589Q，线性3V没有输出，线性5V只有4V多一点，手摸了一下芯片发烫严重，测量待机芯片工作条件查主供电有19V经过一个电阻18.6V。

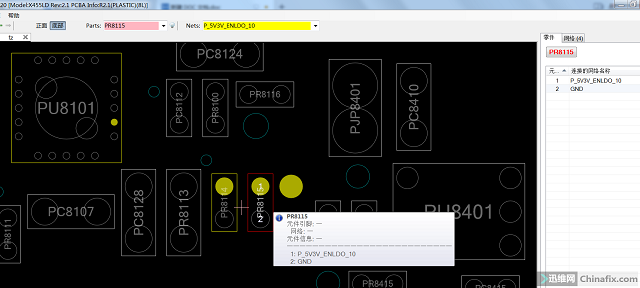

　　再量线性开启是19V，公共点电压，我是新手没见过开启有这么高的，记得老师说过线性开启这里一般是有分压的，查点位图发现应该是少了一个接地电阻PR8115，不过奇怪是图纸上这个电阻是没有信息的，好像是本来就没装的，在这里请教各位大神，19V开启是正常的吗？如图：

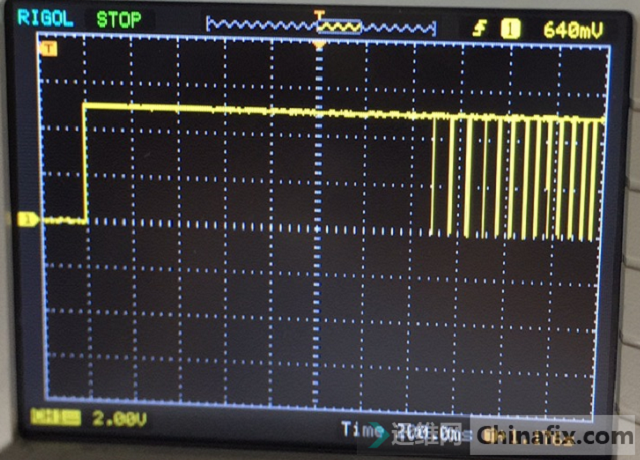

　　我用计算器算得这里应该补上的这个电阻是200K的，所以从料板拆了个200K的电阻补了上去，再通电测量开启成5.7V，心想少一点应该也能开启吧！再测3V线性依旧没输出，5V线性也是只有4V多一点，芯片还是一样发烫。接着打开示波仪测量3V线性无动作，测量5V线性有动作不过5V上升到1.48秒后又往下掉接反复升掉，如图。

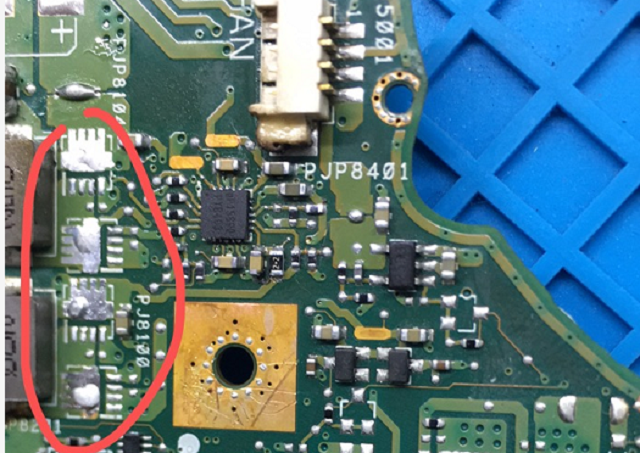

　　现在知道芯片为什么发烫了？心想是不是3V线性后级有短路。测量3V线性对地值440，5V线性520，应该是没短路才对，索性把3V5V上下管都拆了看下，结果问题依旧。




　　换了待机芯片也是一样，最后想了个办法把3V线性的一个节点用刀片断开了（在此请教下大师大神们可有不用这样断开的方法不想破坏板），然后再测量3.3V线性出来了，5V线性也正常了，测量线性开启也正常6V，芯片也不发烫了。

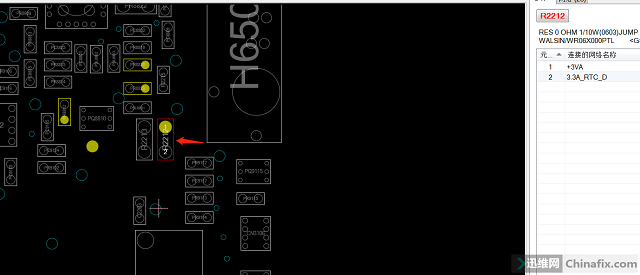

　　现在更加确定是3V线性后级的问题了，查后级基本没看到明显短路问题。经过的二级转换，还有三级管，每个电阻电容都测量了连EC都拆了，连上刚才断开3V线性的点测量问题依旧，突然灵机一动想到测量时好像有经过一个0欧电阻，如图：

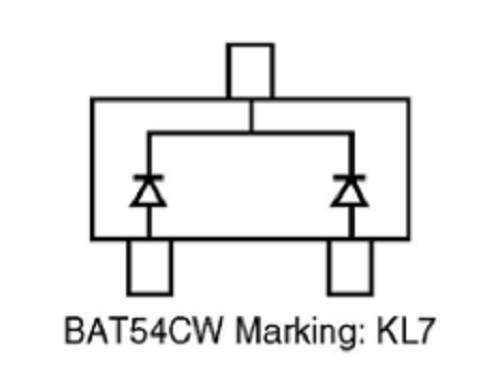

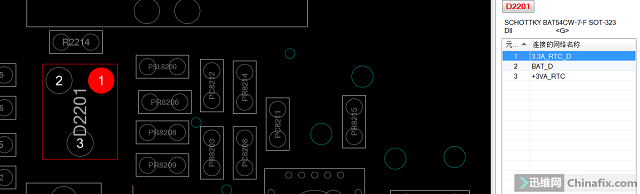

　　后面不知道有没有问题，拆掉试下看，结果兴奋是果然3.3线性出来了，妥妥的5V线性也正常了，查到过0欧电阻到了一个BAT54CW。

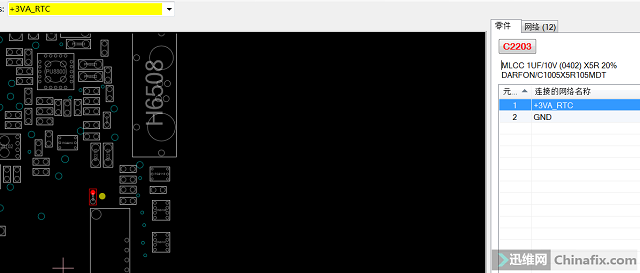

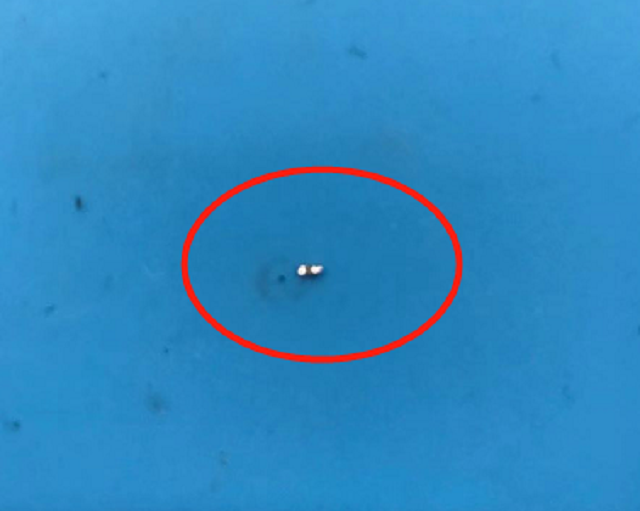

　　测量第三脚对地值0.07这下查到短路了，这是电池和3.3V线性给RTC电路供电的共阴级二级管，追查结果发现是个键盘口旁边的一个1UF小电容短路了。

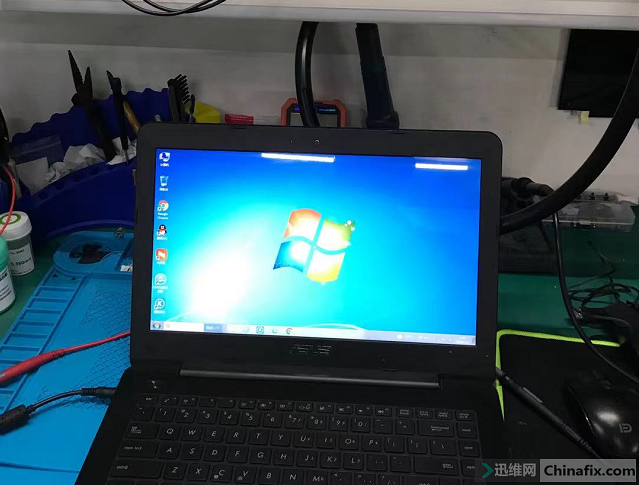

　　更换小电容待机正常，测量3V线性对地值依然是440多，这个经验告诉了我对地值正常后级并不代表正常，装好亮机进系统，至此维修结束。
