纬创代工07239-SC WARRIOR 4H501不触发维修

本文由迅维培训实地学员原创,迅维论坛账号:playboy406

链接:http://www.chinafix.com/forum.php?mod=viewthread&tid=611411

  到手一块HP纬创代工的07239-SC WARRIOR的板,故障为按开关没反应。

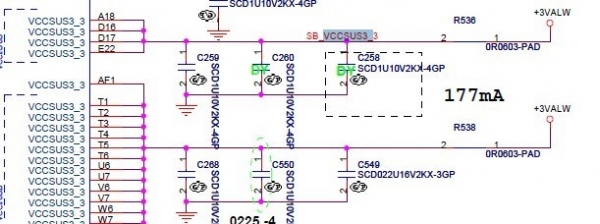

    首先,在上电之前,测量板子各大供电的大电感的对地值以及PWN上管,确保供电和公共点无短路后开始上电,上电后电流0.01A,待机正常,万用表测产生3V/5V待机电感,OK,待机电压出来了,接着按下开关,电流无反应依旧为0.01A。没反应只能查待机条件了,测32.768K晶振已起振,南桥待机+3VALWOK



接着查南桥收到的RSMRST#

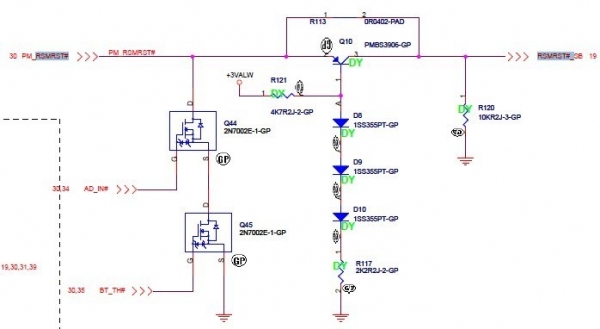

                                                                                          从此处往回查,EC发出后经过R113但没装只是直连过去,Q10也没装

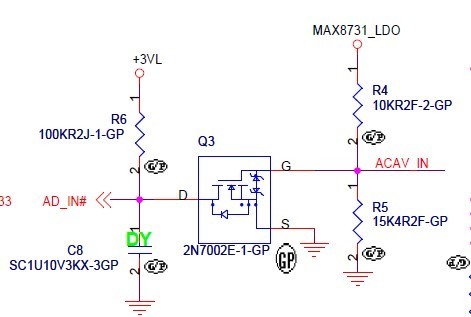

AD_IN#是在公共点出来的时候由充电芯片发出的ACAV_IN高电平经Q3拉低AD_IN#

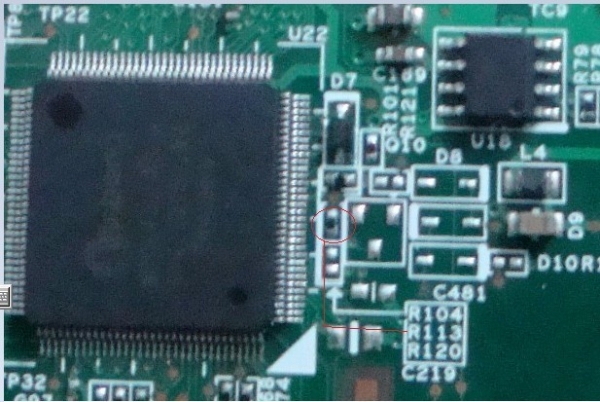

    所以Q44截止,测量Q10的2脚已有3.3V的高电平,说明EC已发出待机好信号,应该此时待机条件已满足.如果SB没坏应该可以触发开机了的,按下开关,PWRBTN#信号有高低高的跳变了,可测量SLP_S4#还是没有发出来。难道是南桥挂了?重新检查待机条件时发现EC发出的RSMRST#信号过R113的电阻是有装的并不是直连的,测R113一端有3.3V另一端0V,

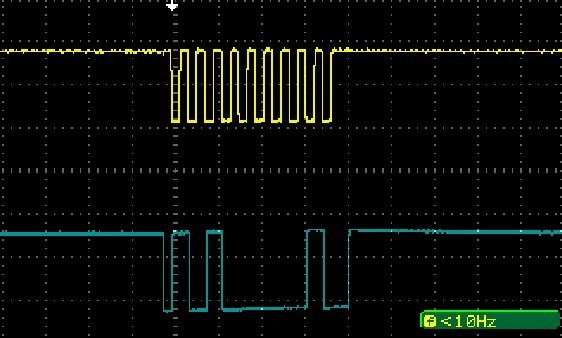

    果断换下别找了一个保险电阻焊上去重新上电,触发后内存,桥,总线,CPU供电全出来了,电流上到0.45A.插上内存、CPU上电,电流上一路畅通升到了1A以上顺便抓了一组EDID信号



接上显示器通电,当电流升到1.1A时,看到了以下画面


2





至此,此板已完成硬件的维修,新手维修,第一次发贴,不对之处请各位高手指正。
