迅维实地学员分享:机械革命NTSN1521不开机维修

  本文为迅维实地学员在下人称小马哥原创,迅维论坛ID:1159769

  原文链接:https://www.chinafix.com/thread-1185304-1-1.html

  机器板号:机械革命NTSN1521(不知道谁代工的)

  故障现象:不开机

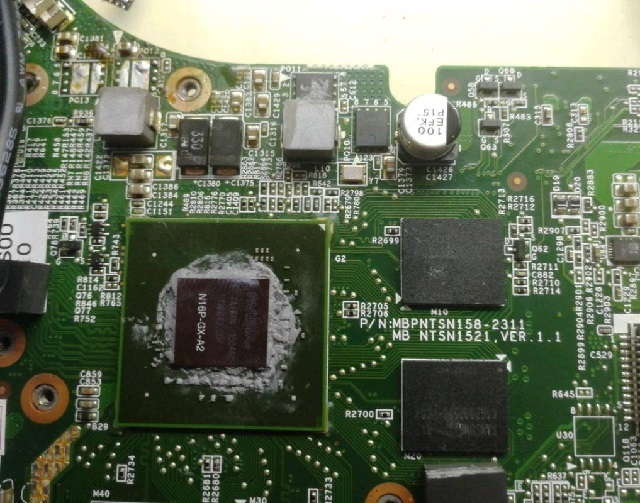

  板号图如下:

迅维实地学员分享:机械革命NTSN1521不开机维修 图1

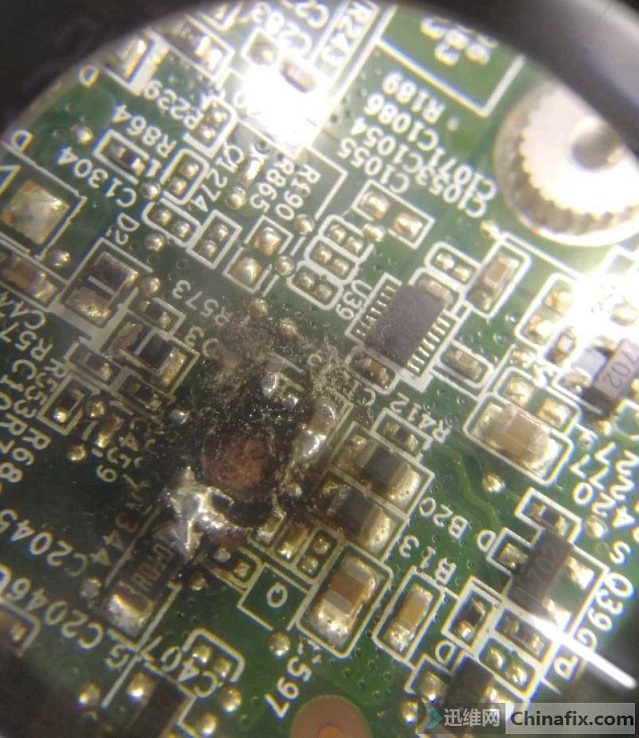

  同行问题描述不过保护隔离大短路,这是我拿到手主板的样子。

迅维实地学员分享:机械革命NTSN1521不开机维修 图2

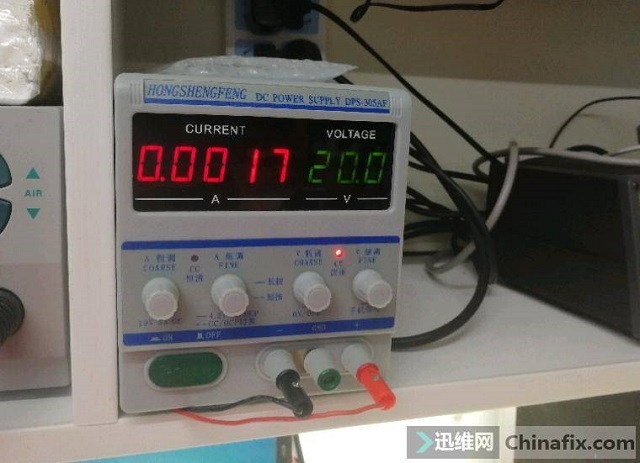

  公共点打二级体值为短路状态,用肉眼看一遍没有发现电容有明显烧坏痕迹,不想拆管子测量好坏,就蜂鸣档DS级测量,测了三个发现都是响的,感觉不对劲,于是看一下这个管子的型号。

迅维实地学员分享:机械革命NTSN1521不开机维修 图3

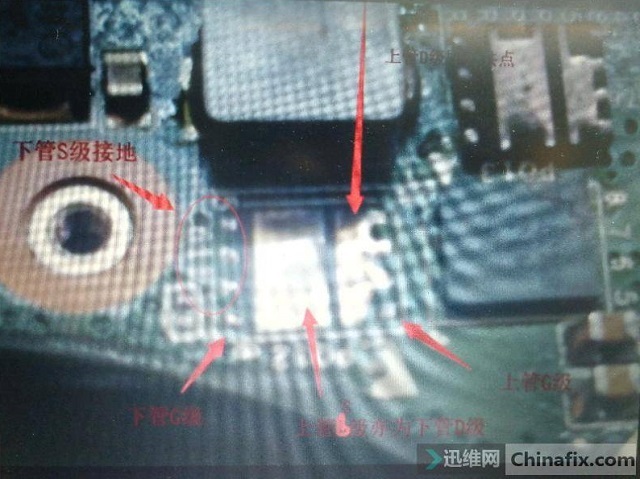

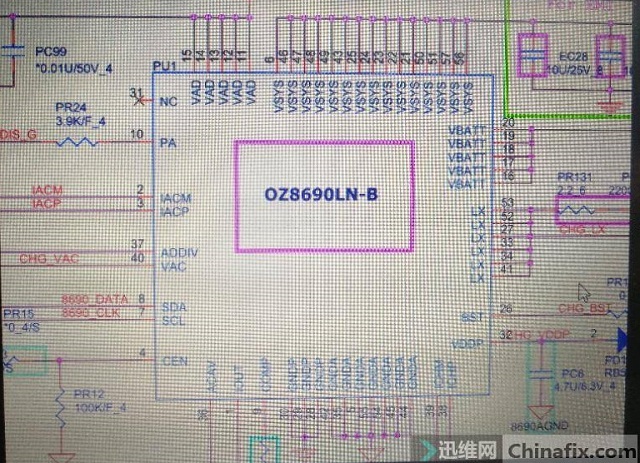

  论坛里一个大哥的帖子描述的很清楚,复合MOS管,内部集成上下管,只能拆掉测量了。

迅维实地学员分享:机械革命NTSN1521不开机维修 图4

  每个都测量一遍,发现显卡供电的两个管子烧了,拆下来公共点正常了。接上可调电源电压调成1V限流,慢慢往上加电压发现不正常,烧黑的地方冒烟了,然后用手术刀把烧黑的地方刮掉,再上电又冒烟了,不仅冒烟还有火光。

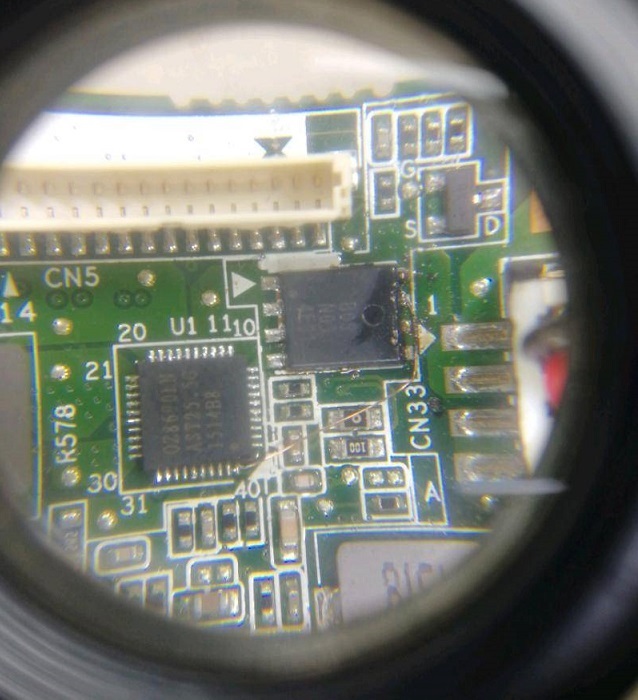

  把周围的电容电阻全部拿掉(拿掉前我看了淘宝的主板背面图,发现烧掉的是一个管子)用刀接着刮,一直刮到待机正常为止,因为我是电压慢慢往上加的,所以电流感觉明显有问题我就拿下来刮。


迅维实地学员分享:机械革命NTSN1521不开机维修 图5

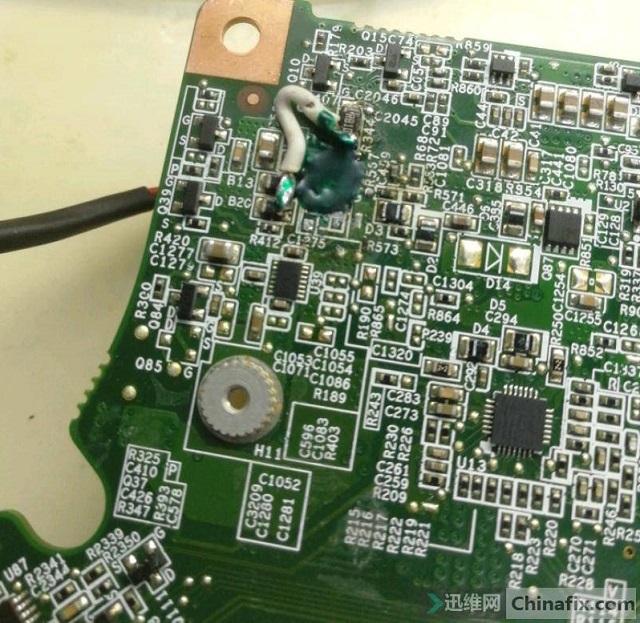

  这是刮完的样子。

迅维实地学员分享:机械革命NTSN1521不开机维修 图6

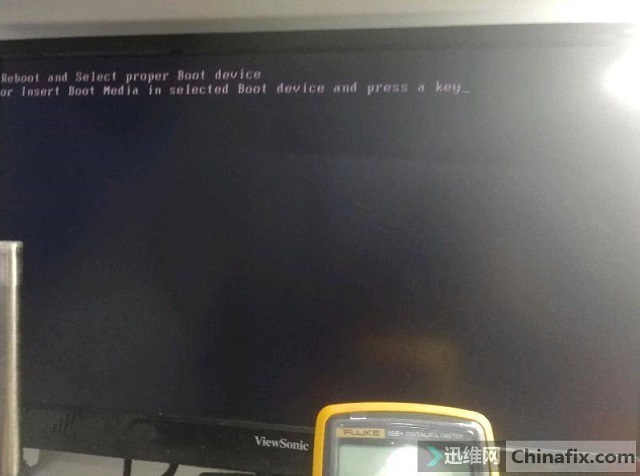

  适配器到充电芯片的线路被我挖断线了,飞个线绿油固化。

迅维实地学员分享:机械革命NTSN1521不开机维修 图7

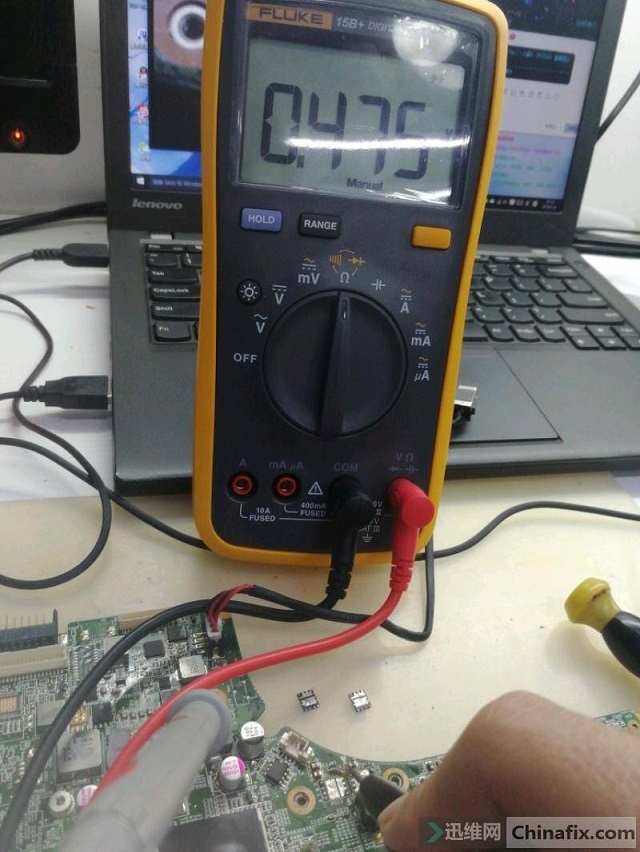

  现在待机已经正常,我需要做的是找到充电芯片,把适配器过来的电压给充电芯片第40脚。

迅维实地学员分享:机械革命NTSN1521不开机维修 图8

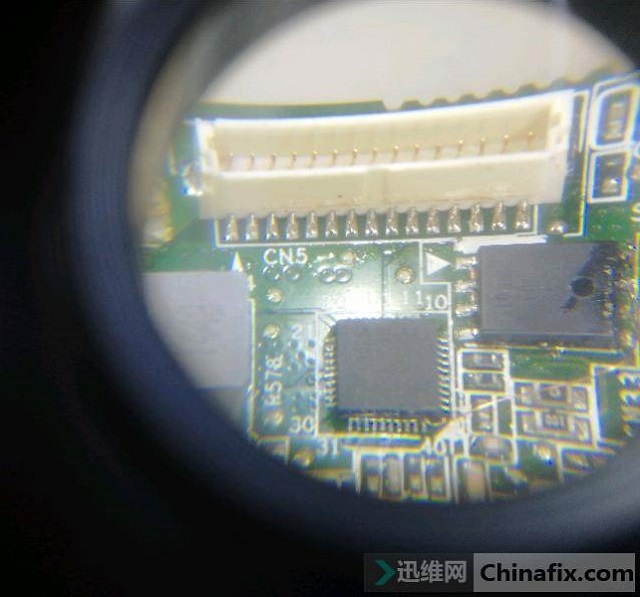

  这是我在主板上看到的充电芯片型号,在一台神舟机器图纸上找到的芯片,我现在从隔离管S级飞出一根线到充电芯片第40脚。

迅维实地学员分享:机械革命NTSN1521不开机维修 图9

  就发了一个裸主板和U过来,没有开机排线,找了半天才找到开机的地方,从右往上数第三个开关。

迅维实地学员分享:机械革命NTSN1521不开机维修 图10

  亮机,电池是可以用的,结束维修。

迅维实地学员分享:机械革命NTSN1521不开机维修 图11
