版号：NFSV1511 MB REV:1.1

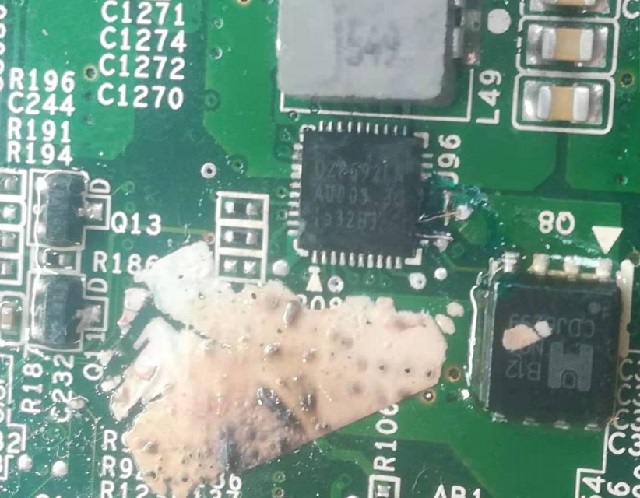

　　这个板子有通病，充电芯片这容易烧糊，这个也是这烧糊了，不过上家已经处理过了还打了绿油，现在就不知道是修了一半不修了，还是以前修好了又坏了。量了下Q8123脚发现是短路的，线还是飞到芯片上，芯片死了，Q8 DS也是穿的，两个都拆了打了下全版阻值感觉都正常。

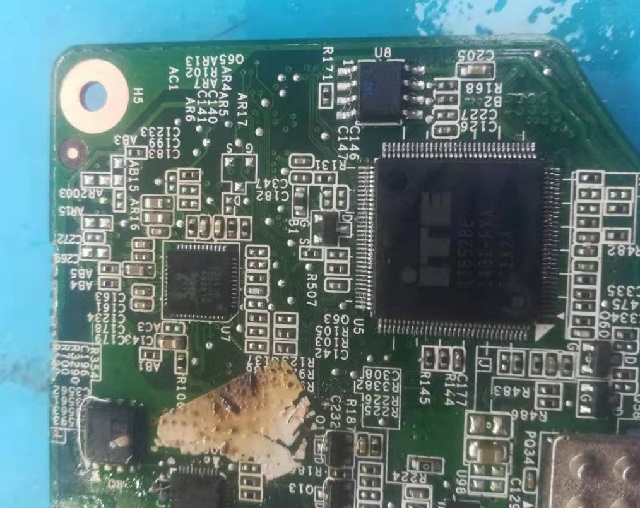

　　二修机，简单看了下外观没有明显掉件，按照习惯把桥上的滤波电容也打了一遍也正常，EC旁边电容打值时发现是短路的，看了下图纸发现是EC的一个供电，烧了下EC短了，这个EC手里有直接换上，OZ8692很多人手里没现货都是直接飞线改了，但是充不了电，我正好还剩一个。

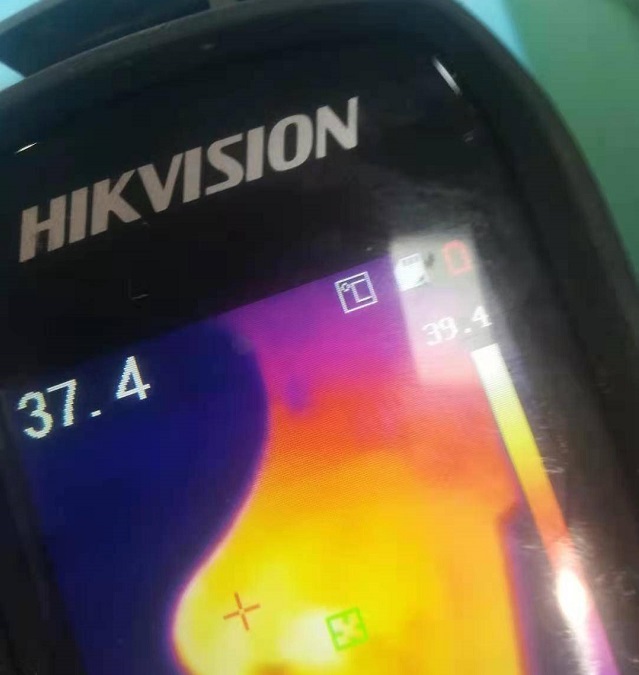

　　12、13脚接到Q8的4 123脚，接好后上电发现还是短路，照了下网卡芯片是短的，拆了后可以上电了，但是电流跑快3A了有点大，电流有跳变结果就是不亮，试了几次后感觉还是有短路，又照了下发现声卡芯片温度非常高，直接拆了再上电电流跑1A多跳变接屏亮了，以为好了关机等芯片，热成像参考图片忘拍了是以前的。


　　芯片到了装上后电流跳了下卡在1.4A不动了，把内存条擦擦最后发现有一条插上可以亮，装起来测试时又不亮了，原来内存条换了个槽子就不亮了，看了下引脚也没啥问题直接加焊一遍再说。

　　经过反复测试得出结论：2个内存条都是好的，因为用测试内存条也是一样，大部分都能亮有时不亮，还得拆出主板，照来照去声卡、网卡、EC桥这些温度高应该是正常的。刷了个BIOS还是一样，只好又刷回来。

　　感觉应该是CPU或内存这有问题，测内存条件VDD 1.2V，258 VTT0.6V，259 2.5V，255 SPD3.3V，ODT CKE SM总线DRAMRST WE#发现卡电流时WE#没波形，难道CPU也死了？把其他数据地址传输线全打了一遍值，因为有打值卡也挺快，可没打到异常。


　　因为亮的次数多一些，不亮次数少一些，先进PE看看吧！结果进PE几分钟都进不去时间久了还掉电，进BIOS一点也不卡，这个时候开始怀疑补得芯片了，声卡网卡全拆了还是一样，这就难弄了，芯片都补了好几个上去了。

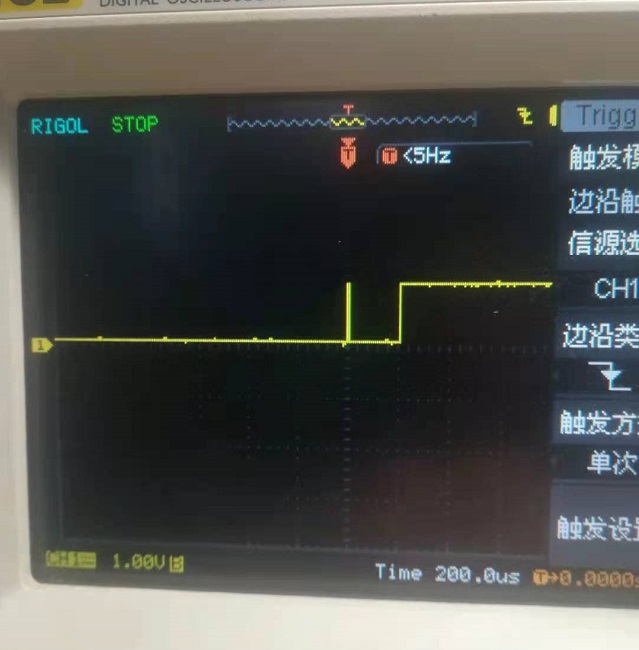

　　最后觉得还是按卡LOGO来修，不亮机那个实在没招了，CPU等各电压打过波形看不出异常，还补了一个330电容上去。测PLTRST看看都去了多少地方，别有遗漏万一哪里复位失败 。声卡网卡都没装EC是新的焊接也检查了没啥问题。

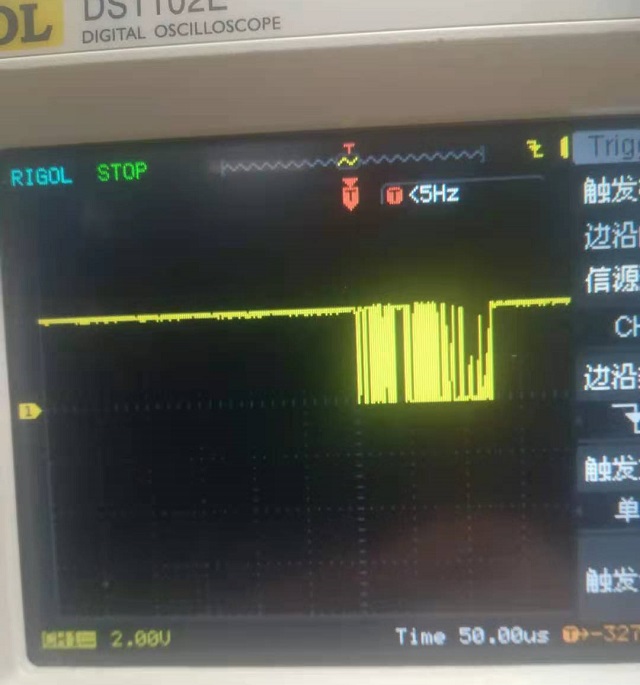

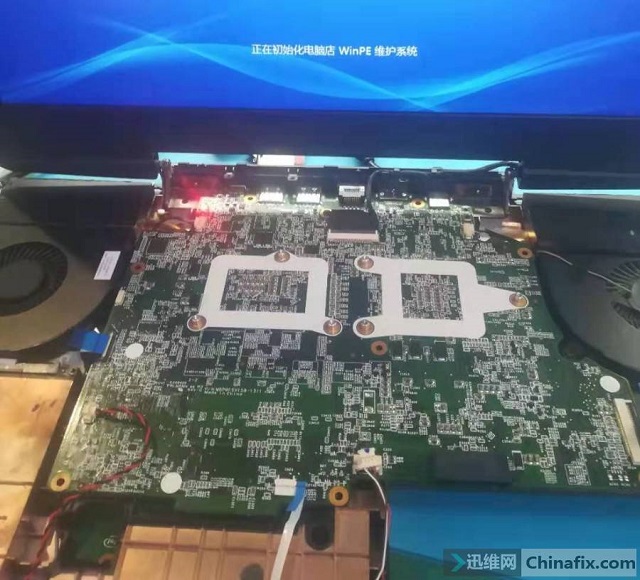

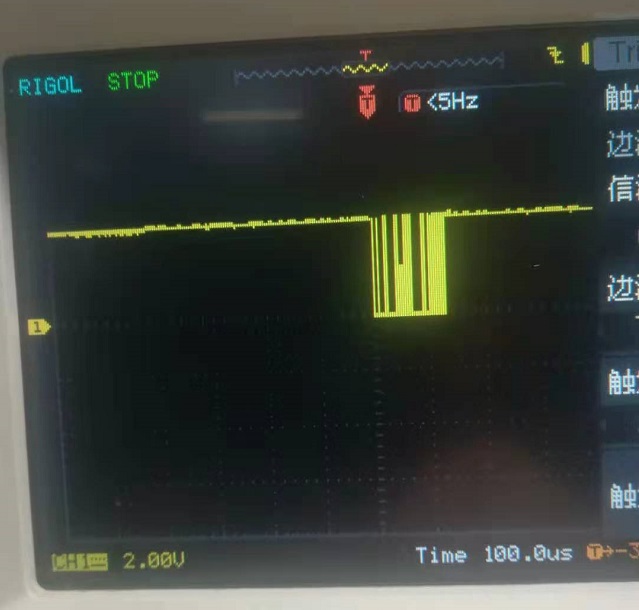

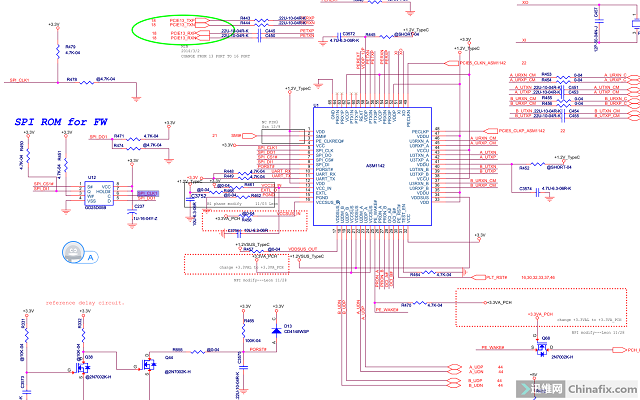

　　看图纸的时候发现PLTRST还去了U1，这芯片还没见过，看了下图纸发现连接到一个TPYC接口，难道是扩展用的？这芯片还外挂了一个BIOS，测了一下片选没波形，直接拆了。接屏竟然可以进PE了，反复测试每次都亮机也不卡了，原来故障在这，终于松口气了，还得定芯片。

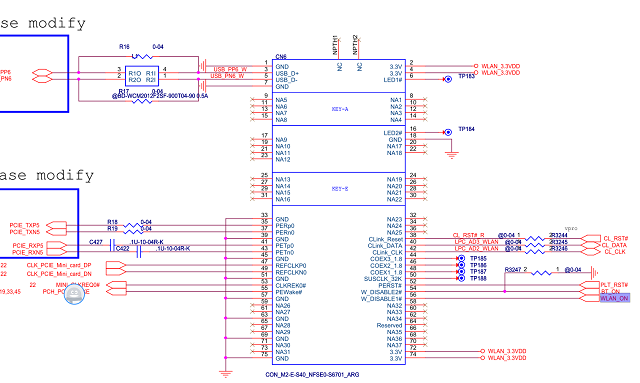

　　芯片到了装起来后测试功能时没WIFI，驱动已经打上去了，按键盘快捷键没用，直接换了个无线网卡还是一样，在接口简单测了下72 74供电3.3V正常，56 WLAN_ON 3.3V正常，另一边壳子挡住了还得拆机。

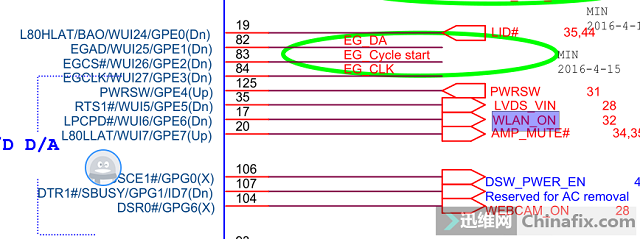

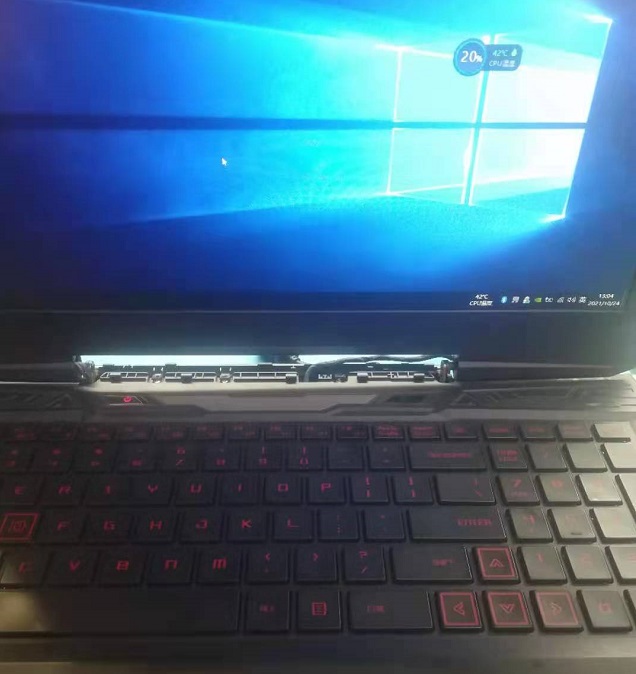

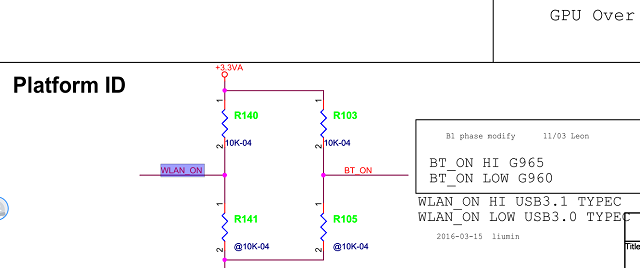

　　拆出来后重新量了下VDD PITRST WLAN_ON CLK PCIE，发现WLAN_ON 0V原来是有的，又检查了一遍EC17脚打值没问题，R140也连着阻值没问题，难道EC有毛病？成本越来越来高了，只能强开启了，测试没毛病就这样了。
