迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修

  本文为迅维培训学员 王宏仁 原创,迅维论坛UID:58216

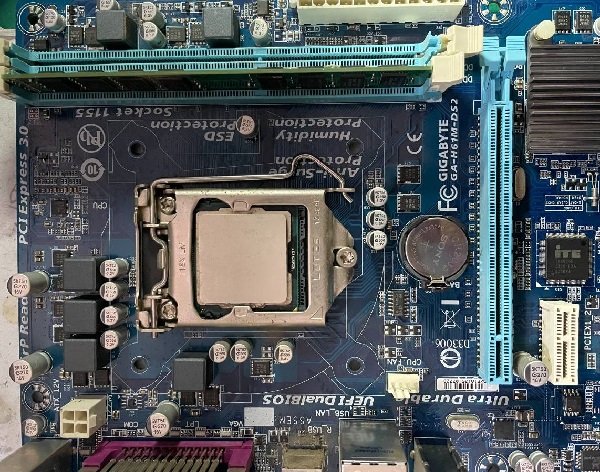

【主板型号】技嘉GA-H61M-DS2

【主板版号】GA-H61M-DS2 REV4.0

【故障现象】主板触发掉电反复重启

【维修过程】

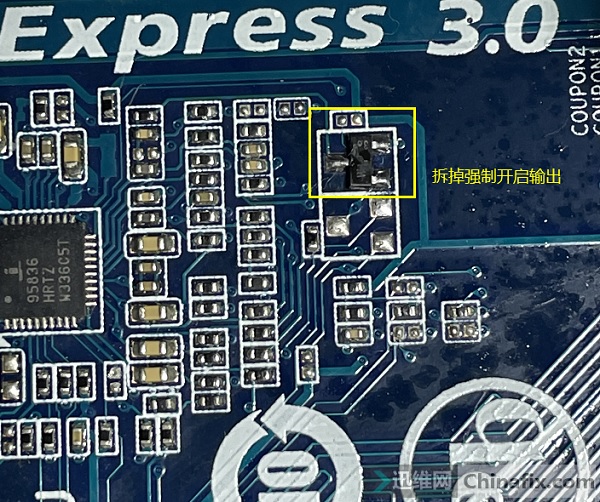

  这是一块二修板,到手上电发现风扇转一下就停一直反复,测量各路供电发现缺CPU供电,其它都OK。查ISL95836HRTZ第9脚开启信号1V左右OK,第25、26脚芯片供电5.1V也OK,量SVID的三个信号1.05V,断开第18脚的三极管DQ19后,强制开启芯片有输出1.0V左右芯片OK。


迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图1

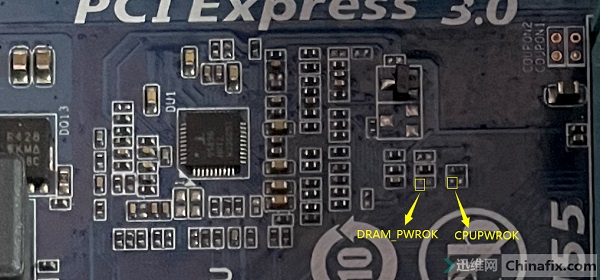

  怀疑SVID问题,上示波器发现的确没有波形。按照H61上电时序反推,SVID由CPU得到CPUPWROK信号后输出,查(BD82H61/B3/S)PROCPWRGD → CPUPWROK →UNCOREPWRGOOD(CPUE)发现PCH并没有发出CPUPWROK信号。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图2

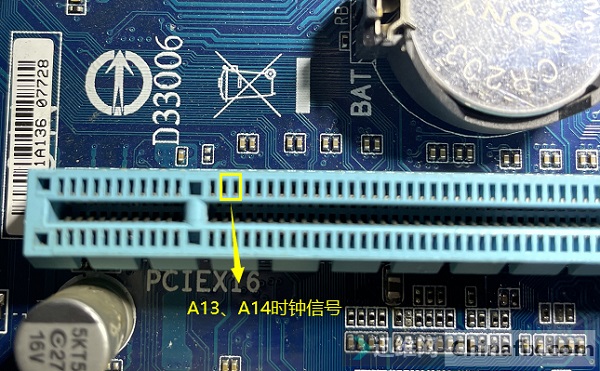

  继续反推,桥要正常输出时钟信号后才输出CPUPWROK,查PCI-E第A13、A14没有时钟信号。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图3

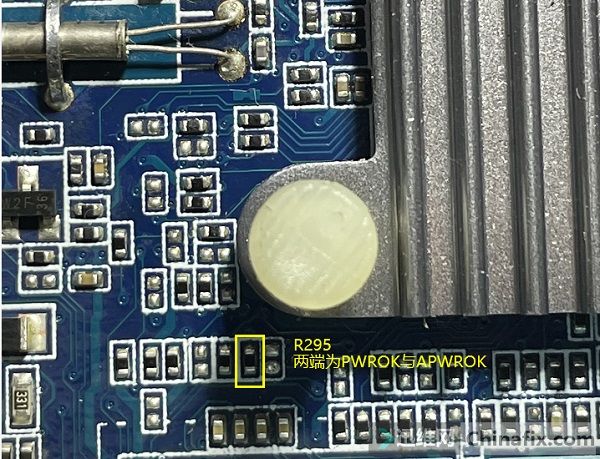

  继续反推,时钟信号由桥读取BIOS后配置好时钟输出脚才有输出,用示波器量MBIOS的CS#脚发现只有一次下拉跳变信号,继续反推,桥要读取BIOS应该要25M晶振起振并且PWROK与APWROK信号正常才行,查25M晶振波形正常, PWROK与APWROK由一只33欧电阻R295连接。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图4

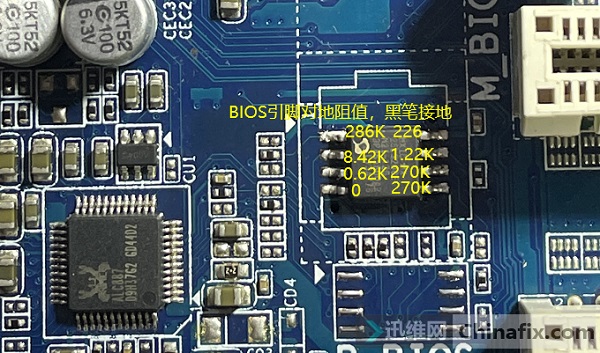

  查电阻两端有3.3V说明这两个信号都OK,桥的条件已满足读取BIOS不正常,查BIOS外围电路发现第5脚对地阻值无穷大,已经开路了。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图5

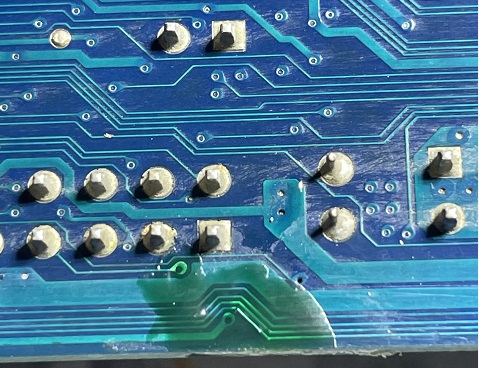

  跑线路发现背面有一处被腐蚀了。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图6

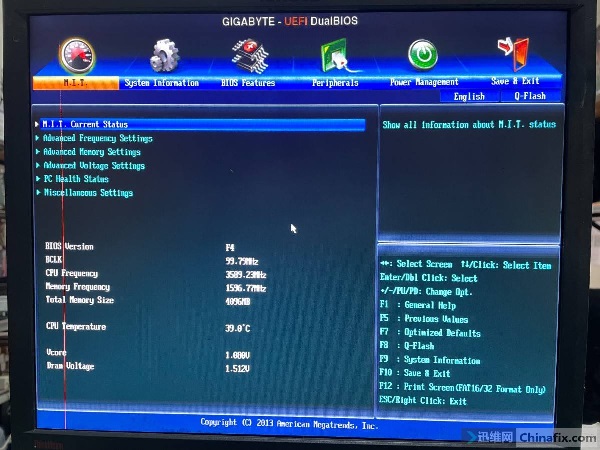

  飞线上绿油,上电跑码亮机OK。

迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图7


迅维培训学员分享:技嘉GA-H61M-DS2主板触发掉电反复重启维修 图8
