迅维远程学员分享:联想G460EX笔记本触发掉电维修

  本文为迅维远程学员口水猫原创,迅维论坛ID:1115194

  原文链接:https://www.chinafix.com/thread-1163490-1-1.html

  客户送修一台联想G460EX,描述的故障是开机不亮。简单开机试一下,开机十来秒掉电可再触发,应该是缺电,报价后让客户留等电话通知来取。

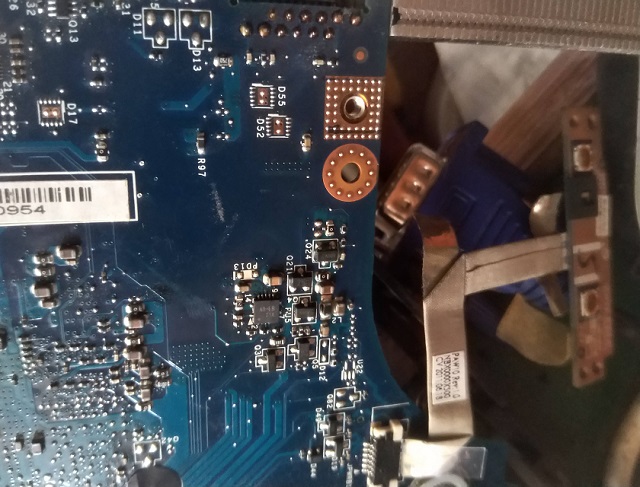

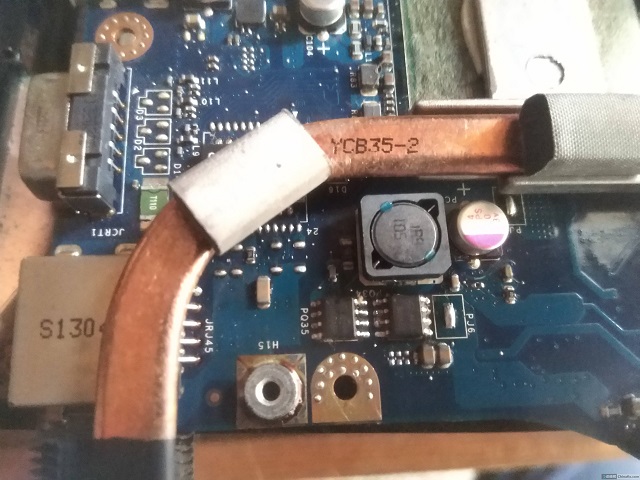

  客户走后开拆,发现VCCPP电路中的PQ34已烧毁熏黑周围零件,应该就是故障点(没有拍烧毁状态的图,补上换好的图上)。


迅维远程学员分享:联想G460EX笔记本触发掉电维修 图1

  拆出主板拆掉PQ34测试VCCPP点对地值为1.8欧,应该有短路,接着拆了PQ35还是不变,把旁边的小电容全拆再测试11欧,应该正常了。PQ34为AO4406,PQ35为AO4726找不到相同的。

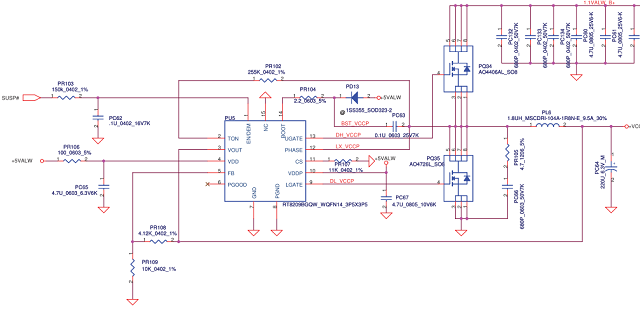

  直接在料板找两个AO4468换,上电测试VCCPP电压为0.5V一样是10秒掉电(正常电压应为1.05V),接着找RT8209的工作条件。


迅维远程学员分享:联想G460EX笔记本触发掉电维修 图2

迅维远程学员分享:联想G460EX笔记本触发掉电维修 图3

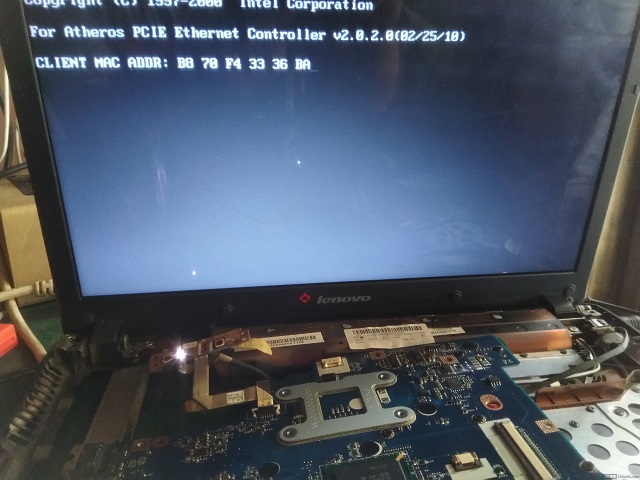

  1脚电压为3V多正常,有开启信号。9脚和13脚都是没电压,上电手摸IC表面发烫。料板找A8=EB应该可替换(原是A5=EB),换了上电测试出1.05V不再掉电,上内存和接显示器可点亮。开电视烤机一小时没问题,修复结束。

迅维远程学员分享:联想G460EX笔记本触发掉电维修 图4
