SW9掉电一例,离开迅维的第一个帖子


  本文由迅维培训实地学员原创,迅维论坛账号:minimal

  链接: http://www.chinafix.com/thread-698339-1-1.html

时间过的真快,转眼间离开基地有4个月了。因为耽误了两个月的时间,现在在实体店做主板维修。

    在国庆节之前接触到了我的第一块笔记本主板(板号SW9),因为实操经验匮乏,所以维修过程中的充满艰难和心酸。在接到主板的时候经过观察有过维修的痕迹,NEC大电容被换成4个330的钽电容,本来就没什么自信,心里越发的没有底了。不说了入正题:经过检测,这块板子的故障是没有CPU供电,其它电压正常,电流不太记得了,测的下管G极有5V电压,是电路保护了。

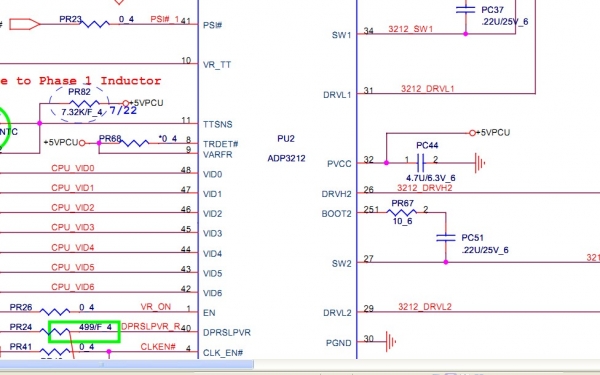

    电源管理芯片是ADP3212,看到PDF有点蒙了,都不知道从哪里下手了,所以采用了最笨的方法——参照电路图查了周围所有的元件。发现外围都正常后,就定了芯片。(虽然4个月没有接触笔记本了,在这里蒙了还是觉得很丢脸的)







    国庆节之后,换上芯片,换第一个芯片时导致了待机5V短路(不解),知道换了第二个芯片CPU供电才出来。但是当电流上到0.7A时会掉到0.01。不一会再次自动上电掉电……会是什么情况呢?经过请教,可能是缺电压,让看一些3V3V**5V5V**等一些转换电路。对比图纸,当测到3VPCU3V的时候发现3V电压未出现,见下图








    找到故障点还不好办吗?直接从其它+10VALW处飞线过来,估计故障会解决心里有点高兴。一切就绪之后上电,有一个好消息和一个坏消息。好消息是电流上去了,达到了1.01A。坏消息是这次是电流瞬间上到1.0*掉电(以前是上电能维持2秒的样子)。又掉电,很郁闷,本来以为能修好的,没想到第一块板子就这么难修。瞬间上去掉电,感觉不太好修。再次请教无果。然后跟以前的学员讨论各种说法都有:

A.瞬间上到1.0* 可能有微短

B.刷BIOS,因为有权威人士说过,遇到疑难杂症可刷BIOS试试

C.拆外设

D.温控(没遇到过)

E.缺电压

我就这样测了所有电感对地址均正常

刷了BIOS

拆掉了网卡声卡

瞬间电压也都正常



    都不能解决,然后我自己用示波器抓波发现MAINONSUSON先掉电,证明问题出在MAINON上面,然后就一直在想EC在收到什么情况下会拉低MAINON(插一句没有上实拍图的原因是本来觉得自己修不好的)后来遇到以前的一学员告知可以往后查复位什么的,好吧 反正也没有思路,就查了。



    平台复位以及CPU复位都有,测完这些又没有思路了,掉电是不是还是缺电压什么的,记得饼哥讲过南桥还有其它的一些电压没出来也会引起掉电,于是找到南桥的资料,见下图





    就是这么巧,偏偏在最后快结束的时候才找到,没有点位图而且上电瞬间掉电。容易啊。此处电压应该为5V 但只有3点多有问题,查找源头+5V。





    好嘛,这也不是问题  飞线。再次上电 故障一样 测得PQ12的控制极还是7V,没关系,不怕你打到我,就怕我不知道你在哪,现在凌晨一点了,不多废话了。拆掉PQ28PC95PQ12 还是7V3 y/ A# t- D$ E; A再查MAI




    估计这回跑不了了,再拆Q3(这个Q3我找了半个小时,有此板的可以找找看)。自信满满的上电 还是一样  !对了 还有C788 如果再不行 估计就是遇到传说中的板层短路了。再次上电,OK 电压正常了。



    这个板子我前前后后一共修了两天。他们6点就下班了,我加班到9点搞这个板子,看来还是值得的。现在凌晨又在编辑帖子。我发帖的目的是希望能给一些刚刚学完的学员一些鼓励。只要坚持就能胜利。
