迅维培训学员分享:联想L-IG41M主板诊断卡复位灯常亮维修

  本文为迅维培训学员 hugaohua 原创,迅维论坛UID:220630

【主板型号】联想L-IG41M主板

【主板版号】L-IG41M R1.0

【故障现象】诊断卡复位灯常亮开不开机

【维修过程】

  收到一同行拿来的联想L-IG41M故障板,故障描述开不了机。通电测试复位灯常亮,先观查了一下外观是否完整,有无明显故障,观察没问题。

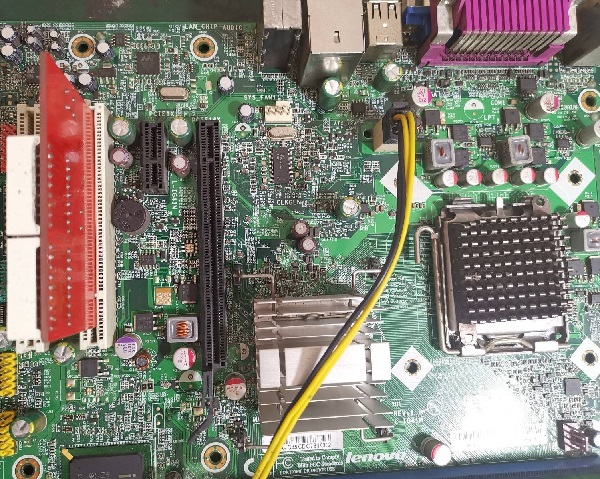

迅维培训学员分享:联想L-IG41M主板诊断卡复位灯常亮维修 图1

  上电,诊断卡复位灯常亮,测各路供电正常、PCI-E A13 A14时钟有0.45电压正常,A11 0V。既然时钟出来了,第一先测量电源管理芯片发出来的VRMPWRGD,这图纸通过转换为VRWGD_IGH,找到相连的三级管Q1132 Q1133,测Q1133为0.9V电压偏低,正常开机电压为3.2V。

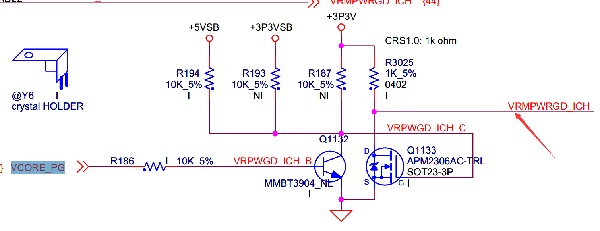

迅维培训学员分享:联想L-IG41M主板诊断卡复位灯常亮维修 图2

  后检查是分压电阻R194问题,直接没上这个电阻,能开机了,再通电,听到美妙的声音滴 滴 滴,故障排除,维修到此结束。

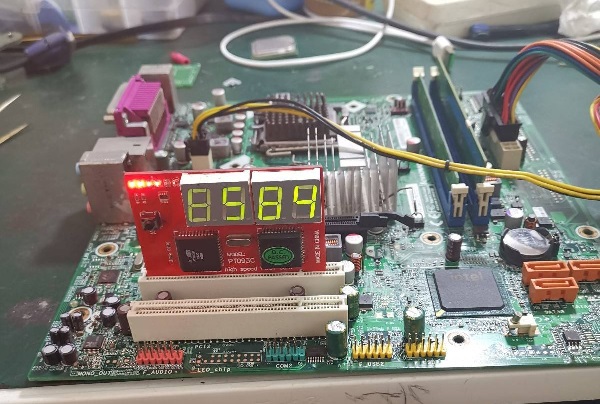

迅维培训学员分享:联想L-IG41M主板诊断卡复位灯常亮维修 图3

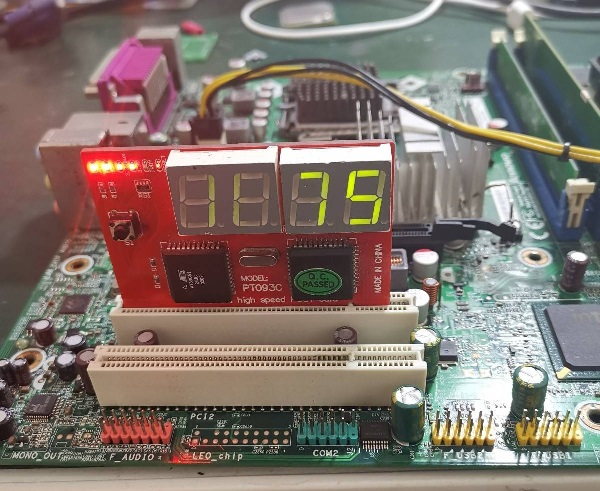

迅维培训学员分享:联想L-IG41M主板诊断卡复位灯常亮维修 图4
